Obsah:
- PLAN 80 A
- PLAN 80 A návod na stavbu a užití mikropočítače.
- Návod na připojení MODEMU magnetofonu a připojení klávesnice TS 5220004.
- Technický dopis
- PŘÍLOHY
DRUKOV, k.v.d.
Jakubské nám. 1
656 56 Brno
Návod na připojení MODEMU magnetofonu a připojení
klávesnice TS 5220004.
.
(C) DRUKOV 1988
-------------------------------------------------------------
9. MODEM PRO MAGNETICKOU KAZETOVOU JEDNOTKU
===========================================
PRO UKLADANI DATOVYCH SOUBORU BYLA VYVINUTA VNEJSI
PAMETOVA JEDNOTKA OPIRAJICI SE O KOMERCNI KAZETOVY MAGNETO-
FON. K PREVODU DIGITALNICH DAT NA SINUSOVY SIGNAL A NAOPAK
BYL VYVINUT SPECIALNI OBVOD - MODEM (MODULATOR/DEMODULATOR).
PRINCIP ZAZNAMU SE OPIRA O ZMENU DELKY PERIODY SINOVEHO
PRUBEHU PODLE LOGICKE HODNOTY BITU DAT. PRITOM JEDNOMU BITU
ODPOVIDA CELY PRUBEH JEDNE PERIODY (KLADNA I ZAPORNA
PULVLNA). ZMENA PERIODY SIGNALU SE PROVADI SKOKEM, AVSAK PRI
NULOVE HODNOTE SINUSOVEHO NAPETI (RESP. PRI PRUCHODU SINUSO-
VEHO PRUBEHU CASOVOU OSOU A ELIMINOVANE STEJNOSMERNE SLOZCE).
PRO SVOU FUNKCI MODEM VYUZIVA PARALELNI PROGRAMOVATELNY
KOMUNIKACNI OBVOD MHB8255A (EKVIVALENT ZAHRANICNIHO OBVODU
i8255A). NEDOPORUCUJE SE POUZITI SOVETSKEHO OBVODU KR580IK55,
NEBOT TEN JE EKVIVALENTEM MNOHEM POMALEJSIHO i8255.
PROGRAMOVE JE MODEM RIZEN SPECIALNIM PROGRAMEM NAHRANYM
DO PAMETI EPROM (2 KB). OVLADACI PROGRAM MODEMU LZE RIDIT NA
UROVNI MONITORU ZVLASTE PRO TENTO UCEL VYHRAZENYMI PRIKAZY. V
PROGRAMECH VYSSI UROVNE (TJ. SYSTEMOVYCH NEBO UZIVATELSKYCH)
LZE MAGNETOFONU POUZIVAT JAKO NAHRADY DERNE PASKY. PAK SE NA
KAZETOPASKOVOU JEDNOTKU OBRACIME PRES SPOJOVACI ADRESY
MONITORU VOLANIM PODPROGRAMU RI (VSTUP ZE SNIMACE DERNE
PASKY) PRO CTENI NEBO PO (VYSTUP NA DEROVAC PASKY) PRI
ZAPISU. SOUCASTI PROGRAMU JE STATICKA SIMULACE DERNE PASKY,
TJ. JE UMOZNENO UKLADANI NEBO CTENI SAMOSTATNYCH BYTU. V
TAKTO ORGANIZOVANEM SYSTEMU JE VSAK NUTNO VYHRADIT SLUZBU,
KTERA Z VYSSIHO JAZYKA UMOZNI UZAVRIT PRAVE ZAPSANY SOUBOR.
TATO SLUZBA MUZE PROSTE VOLAT PODPROGRAM "CLOSE". OTEVIRANI
SOUBORU PRO CTENI I ZAPIS JE AUTOMATICKE, PROVEDE SE PRI
PRVNI KOMUNIKACI (PRVNI VYVOLANI PO NEBO RI). UZAVIRANI
SOUBORU PRO CTENI SE NEVYZADUJE.
9.1. POPIS ZAPOJENI A CINNOSTI
-------------------------------
U POPSANEHO ZAPOJENI BYLO POZADANO O OCHRANU POMOCI
AUTORSKEHO OSVEDCENI PV-7752-85.
SCHEMA ZAPOJENI MODEMU MA CISLO S-11, ROZMISTENI
SOUCASTEK NA DESCE S PLOSNYMI SPOJI MA CISLO S-8.
OBVOD IO-08 (MH7439A) ZAJISTEJE PODELENI HODINOVEHO
SIGNALU CLC ZAKLABNIHO KMITOCTU 512 KHZ PRO JEDNOTLIVE "BO-
DOVE" RYCHLOSTI. K DISPOZICI JSOU STREDNI "BODOVE" RYCHLOSTI
600 BD, 1200 BD, 2400 BD A 4800 BD. TYTO ADAJE JSOU STATIS-
TICKE A PLATI PRO SOUBORY SE STEJNYM POCTEM JEDNICEK A NUL
(DELKA JEDNICKY JE POLOVICNI VZHLEDEM K DELCE NULY),
DELIC IO-07 (MH7493A) ZAJISTUJE DALSI SNIZENI FREKVENCE
---------------------------- 1 ----------------------------
-------------------------------------------------------------
POSTUPUJICIHO SIGNALU VYDELENIM 8. ZA NIM NASLEDUJE RIZENY
DELIC DVEMI SESTAVENY Z OBVODU IO-06 (MH7474/09) A HRADEL IO-
05 (MH7400/06,08,11). FUNKCE TOHOTO OBVODU SPOCIVA V TOM, ZE
PODLE HODNOTY BITU PC0 (VYSTUPNI DATOVY BIT Z MIKROPOCITACE),
ZAPSANEHO DO POMOCNEHO KLOPNEHO OBVODU IO-06 (MH7474/05),
OTEVIRA BUD PRIMOU CESTU NEBO CESTU PRES DELIC DVEMI. TIM JE
PROVADENA ZMENA PERIODY ZAPISOVANEHO SIGNALU V ZAVISLOSTI NA
HODNOTE DAT.
TAKTO UPRAVENY SIGNAL PROMENNE PERIODY POSTUPUJE NA
DEKADICKY DELIC IO-04 (MH7490A), KTERY ZAJISTI VYDELENI
ZAKLADNI PERIODY NA DESET STEJNYCH CASOVYCH USEKU. V KAZBEM Z
TECHTO USEKU GENERUJE DEKODER IO-03 (MH7442) JEDEN Z
POSLOUPNOSTI DESETI IMPULSU, JEZ SE VEDOU NA ODPOROVOU SIT
SESTAVENOU Z ODPORU R16, R18 AZ R27. JEJICH HODNOTY BYLY
VYPOCTENY TAK, ABY SIGNAL NA VYSTUPU MIC/AUX BYL APROXIMACI
SINUSOVEHO PRUBEHU. Z ODPOROVE SITE VYCHAZI SIGNAL SCHODOVEHO
PRUBEHU, KTERY JE JESTE UPRAVEN TVAROVE (C8,R15,C5,C7) I
AROVNOVE (R14,R17). ODPORY R16 AZ R27 BY MELY MIT PRESNOST 1 %
(V AMATERSKE PRAXI LZE RESIT VYBEREM Z VETSIHO MNOZSTVI).
CTVRTY A OSMY IMPULS POSLOUPNOSTI SOUCASNE OVLADAJI
STAV R-S KLOPNEHO OBVODU IO-05 (MH7400/03,06). DESATY IMPULS
ZAJISTUJE ZAPIS VYSTUPNICH DAT PC0 DO POMOCNEHO KLOPNEHO
OBVODU IO-06 (MH7474/05).
VSTUPNI SIGNAL Z MAGNETOFONU SE VEDE NA ZESILOVAC IO-01
(MAA741) A NA SHMITTUV KLOPNY OBVOD I0-02/MH7400/03-06.
UPRAVENY SIGNAL JE VEDEN NA NULOVACI VSTUPY CITACU A VYVEDEN
NA VYSTUPNI KONEKTOR JAKO SIGNAL SYNC. VZHLEDEM K TOMU, ZE
NEKTERE MAGNETOFONY OBRACEJI FAZI REPRODUKOVANEHO ZAZNAMU,
BYLO NUTNE POUZIT PREPINACE "INV" UMOZNUJICIHO ZPETNE
OBRACENI FAZE. PRI ZAZNAMU VSAK MUSI BYT SPINAC "INV" V
TAKOVE POLOZE, ABY BYLY NULOVACI VSTUPY CITACU PROPOJENY S
VYSUPEM IO-02/7400/06.
HRADLO IO-02/MH7400/08 A TRANZISTOR T1-KC509 UMOZNUJI
PROGRAMOVE RIZENI MOTORKU MAGNETOFONU, RESP. POSUVU PASKY
KAZETY.
TRANZISTOR T2-KC509 UMOZNUJE PROGRAMOVE ZABLOKOVAT
VYSTUP GENERATORU SINUSOVKY, POKUD JE ZADOUCI ZAZNAMENAT
TICHOU PASAZ, NAPR. MEZERU MEZI DATOVYMI BLOKY A POD.
PRI ZAPISU JE CINNOST MODEMU TAKOVA, ZE PODLE
VYSTUPNICH DAT DIN, KTERA JSOU MENENA V RYTMU
SYNCHRONIZACNIHO SIGNALU FRAME A ZAPISOVANA DO POMOCNEHO
KLOPNEHO OBVODU, SE MENI PERIODA ZAPISOVANEHO SINUSOVEHO
VYSTUPNIHO SIGNALU MIC/AUX. ULOHOU PROGRAMU JE ZDE SLEDOVAT
ZMENY SYNCHRONIZACNIHO SIGNALU FRAME A PRI DOSAZENI HODNOTY
LOG 1 VYSLAT DALSI BIT DATOVEHO SOUBORU NA DIN. OBECNE
PROGRAM ZAJISTUJE SPINANI POSUVU PASKY, ODBLOKOVANI CITACU
SIGNALY BLK1 A TBLK2, A ODBLOKOVANI GENERATORU SINUSOVKY
SIGNALEM BLKOUT.
---------------------------- 2 ----------------------------
-------------------------------------------------------------
PRI CTENI JE FUNKCE MODEMU PONEKUD SLOZITEJSI. SIGNAL Z
MAGNETOFONU (MON) SE ZESILI A UPRAVI NA OBDELNIKOVY PRUBEH V
SCHMITTOVE KLOPNEM OBVODU OBVODU IO-02/7400/03,06. POKUD SE
JEDNA O PRVNI KLADNOU PULPERIODU SIGNALU, JSOU CITACE
NULOVANY JEDNICKOVYM SIGNALEM NA NULOVACICH VSTUPECH. V DRUHE
ZAPORNE PULPERIODE JE SIGNAL NA NULOVACICH VSTUPECH NULOVY A
CITACE ZAHAJI CINNOST. PRITOM VYSTUP OBVODU I0-06/MH7474/09
JE Z MIKROPOCITACE NASTAVEN DO JEDNICKY, TAKZE SE NACITAVA
RYCHLEJSI FREKVENCE. CTVRTYM IMPULSEM Z DEKODERU SE R-S
KLOPNY OBVOD NASTAVI DO JEDNICKY, TJ. CTENY DATOVY SIGNAL JE
V JEDNICCE. NYNI ZALEZI NA TOM, ZDA JDE O KRATKOU NEBO O
DLOUHOU PULPERIODU (TJ. ZDA BYLA ZAPSANA LOG 1 NEBO LOG 0).
PRI DLOUHE PULPERIODE SE VYGENERUJE TEZ OSMY IMPULS, KTERY
KLOPNY OBVOD R-S VYNULUJE, TOMU ODPOVIDA NULOVY CTENY DATOVY
SIGANL DOUT. POKUD JDE O KRATKOU PULPERIODU, KE GENERACI
OSMEHO IMPULSU NEDOJDE, NEBOT JSOU CITACE ZABLOKOVANY KLADNOU
PULPERIODOU NASLEDUJICIHO BITU, A TAK CTENY DATOVY SIGNAL
DOUT ZUSTANE JEDNICKOVY.
ULOHOU PROGRAMU JE SLEDOVAT PRUBEH SIGNALU SYNC A VZDY
PRI NABEHU KLADNE PULPERIODY PRECIST HODNOTU BITU DOUT.
SOUCASNE MUSI BYT OVLADANY OSTATNI FUNKCE MODEMU, OBDOBNE JAK
TOMU BYLO PRI ZAPISE.
DIODY D1 AZ D4 UMOZNUJI OPTICKY ZOBRAZIT STAV, VE
KTEREM SE MODEM NACHAZI. DIODA D1 URCUJE, KDY JE SPUSTEN
MOTOREK MAGNETOFONU. DIODA D4 OZNAMUJE, ZE MODEM JE V REZIMU
ZAZNAMU. DIODA D2 SVITI, JE-LI MODEM V REZIMU CTENI. JAKO
PRIZNAK CHYBY SLOUZI DIODA D3.
9.2. OSAZOVANI A OZIVOVANI MODEMU
----------------------------------
STEJNE JAKO U PROCESOROVE DESKY TAK I U DESKY S
PLOSNYMI SPOJI MODEMU PROVADIME NEJDRIVE VELMI PECLIVOU
KONTROLU PLOSNEHO SPOJE. VZHLEDEM K TOMU, ZE TENTO SPOJ NENI
GALVANICKY POCINOVAN (NEJDE O PROKOVENE OTVORY), VENUJEME
ZVLASTNI POZORNOST PRASKLINAM PL.OSNYCH SPOJU.
PO OSAZENI VSECH SOUCASTEK PODLE PODKLADU UMISTENYCH V
PRILOZE (ROZMISTENI SOUCASTEK A SCHEMATA) PROVADIME OZIVOVANI
PODLE NASLEDUJICIHO POSTUPU:
1. ZKONTROLUJEME, ZDA VSECHNY PROPOJKY MEZI OBEMA STRANAMI
DESKY S PLOSNYMI SPOJI JSOU PROPOJENE. TY PROPOJKY, U
NICHZ NENI PROPOJENI ZAJISTENO VYVODEM SOUCASTKY,
PROPOJIME POMOCNYM DRATKEM.
2. PO PRIPOJENI K DESCE MIKROPOCITACE (KABELEM) A PRIPOJENI
NAPAJECICH NAPETI PROMERIME, ZDA JE NA VSECH
INTEGROVANYCH OBVODECH NAPAJECI NAPETI.
3. NA NUZ 10 KONEKTORU (REM) PRIVEDEME UROVEN LOG. 1., CIMZ
---------------------------- 3 ----------------------------
-------------------------------------------------------------
SE ROZSVITI DIOTA D1. POKUD PRIPOJIME MAGNETOFON, PAK JE
POVOLEN POHYB PASKY. PO PRIVEDENI UROVNE LOG. 0 NA VSTUP
10 ZHASNE DIODA D1 A POHYB PASKY V MAGNETOFONU JE
ZABLOKOVAN.
4. PREPINAC "INV" NASTAVIME DO TAKOVE POLOHY, PRI KTERE JE
NA NULOVACICH VSTUPEK CITACU UROVEN LOG. 0. LOGICKOU
SONDOU OVERIME, ZDA NA NOZI 7 KONEKTORU JE VSTUPNI SIGNAL
(KMITOCET 512 KHZ). DALE PROVERIME CINNOST DELICE IO-
08/7493A NA JEHO VYVODECH C. 12, 09 A 08.
5. PREPNEME PREPINAC ROZSAHU DO POLOHY 600 BD A LOGICKOU
SONDOU OVERIME CINNOST DELICE IO-07/7493 NA VYSTUPU C.
11.
6. LOGICKOU SONDOU PROVERIME CINNOST DELICE IO-06/7474 NA
VYVODU C. 05.
7. NA NUZ C. 9 KONEKTORU (DIN) PRIVEDEME HODNOTU LOG. 0.
LOGICKOU SONDOU ZJISTIME, ZDA JE SIGNAL Z IO-06/7474/05
PRENASEN NA VYSTUP HRADLA IO-05/7400/11.
8. NA NUZ C. 9 KONEKTORU (DIN) PRIVEDEME HODNOTU LOG. 1.
LOGICKOU SONDOU ZJISTIME, ZDA JE SIGNAL Z IO-07/7493/11
PRENASEN NA VYSTUP HRADLA IO-05/7400/03.
9. PRO BODY 7. A 8. OVERIME LOGICKOU SONDOU PRENOS SIGNALU
NA VYSTUP OBVODU IO-05/7400/03.
10. LOGICKOU SONDOU PROVERIME CINNOST CITACE IO-04/7490 NA
JEHO VYSTUPECH C. 12, 09, 08, 11. NULOVACI VSTUPY (VYVODY
02 A 03) MUSI MIT NIZKOU UROVEN NASTAVENOU PREPINACEM
"INV".
11. LOGICKOU SONDOU PROVERIME CINNOST DEKODERU IO-03/7442 NA
VSECH JEHO VYSTUPECH.
12. NA NUZ C. 13 (BLKOUT) PRIVEDEME SIGNAL S AROVNI LOG. 0.
TIM JE VYSTUP "MIC/AUX" ODBLOKOVAN (TRANZISTOR T2
UZAVREN) A POMOCI ZESILOVACE S REPRODUKTOREM (RESP.
HLASITEHO PRIPOSLECHU PRI ZAZNAMU NA MAGNETOFONU) OVERIME
SLUCHEM GENERACI SINUSOVEHO SIGNALU. KMITOCET TOHOTO
SIGNALU LZE PREPINAT ZMENOU UROVNE SIGNALU NA NOZI C. 9
KONEKTORU (DIN). NAHRAJEME NA MAGNETOFONOVY PASEK SIGNAL
V DELCE NEJMENE 10 MIN.
13. PREHRAVANIM TAKTO ZISKANEHO SIGNALU Z MAGNETOFONU OVERIME
POMOCI LOGICKE SONDY FUNKCI ZESILOVACE IO-01 A SCHMITTOVA
KLOPNEHO OBVODU SESTAVENEHO Z HRADEL IO-02/7400/03,06.
14. OVERIME CINNOST MODEMU V BEZNEM REZIMU. ZAPLNIME URCITOU
OBLAST PAMETI ZNAMYM OBSAHEM (NAPR. OPAKUJICI SE
POSLOUPNOSTI 00 11 22 ... FF). TUTO OBLAST NAHRAJEME PRI
POLOZE PREPINACE RYCHLOSTI ZAZNAMU 2400 BD NEKOLIKRAT NA
PASKU POMOCI STANDARTNICH PRIKAZU.
---------------------------- 4 ----------------------------
-------------------------------------------------------------
15. TAKTO ZISKANOU POSLOUPNOST MNOHONASOBNE CTEME, PRICEMZ
SOUCASNE MENIME HLASITOST PREHRAVANI (U LEVNEJSICH
MAGNETOFONU MA POLOHA REGULATORU HLASITOSTI VLIV NA
VYSTUP PRO VNEJSI ZESILOVAC). OZNACIME SI OBE MEZE
HLASITOSTI (NEJNIZSI A NEJVYSSI), PRI KTERYCH SE OBJEVUJI
PRI CTENI CHYBY. PRO BEZNY PROVOZ POUZIVAME PAK POLOHU
UPROSTRED MEZI TEMITO HRANICEMI.
9.3. TESTOVANI MODEMU
----------------------
TESTOVANI OZIVENEHO MODEMU PROVEDEME NEJLEPE TAK, ZE
ZAPLNIME PAMET SYSTEMU DEFINOVANYM OBSAHEM, KTERY
MNOHONASOBNE NAHRAJEME JAKO DATOVY SOUBOR NA KAZETU. PRI
CTENI TAKTO VYTVORENICH ZAZNAHU SLEDUJEME, ZDA NEVZNIKAJI
CHYBY
10. ZKUSENOSTI Z PROVOZU MAGNETOFONU
-------------------------------------
PRI POUZIVANI KAZETOVEHO MAGNETOFONU JE NUTNO DODRZET
NASLEDUJICI ZAKLADNI PRAVIDLA:
1. DOPORUCUJE SE POUZIVAT PASEK ORWO K-60 CHROMDIOXID NEBO
AUDIOSTAR HS-I60. POKUD BUDOU POUZITY PASKY JINEHO TYPU
(NAPR. EMGETON), JE NUTNE JE PRED POUZITIM OTESTOVAT,
NAVIC JE TREBA OMEZIT RYCHLOST PRENOSU DAT NA MAX. 2400
BD.
2. PASKY SKLADUJEME VZDY PREVINUTE AZ K ZAVADECI CASTI A
UZAVRENE V OBALECH. PASKU NIKDY NEVYJIMAME Z MAGNETOFONU
BEZ PREDCHOZIHO PREVINUTI (VYJMA PRIPADU MULTIBLOKOVEHO
PREKLADU)
3. PRI POUZITI MAGNETOFONU JINEHO TYPU NEZ K-10 JE TREBA
UVAZIT, ZDA MA UROVNE NAPETI NA VSTUPU A VYSTUPU SHODNE
S MAGNETOFONEM K-10. BYLA OVERENA SPOLEHLIVA FUNKCE
MAGNETOFONU BRG MK-27.
4. HLAVA MAGNETOFONU MUSI BYT ClSTENA PRAVIDELNE PRED KAZ-
DYM POUZITIM K MAGNETOFONU PRILOZENYM CISTICIM PRIPRAV-
KEM A JEDNOU ZA 10 HODIN PROVOZU-VYMYTA PROPYLALKOHOLEM.
5. MAGNETOFON MUSI BYT VZDALEN OD VSECH ZDROJU ELMAG.
POLI (OBVODY OBRAZOVKY, TRANSFORMATORY ATP.). VLIV
OKOLNIHO ELMAG. POLE NA MAGNETOFON LZE OVERIT V REZIMU
---------------------------- 5 ----------------------------
-------------------------------------------------------------
ZAZNAMU S HLASITYM PRIPOSLECHEM, KDY PREMISTOVANIM A
NATACENIM MAGNETOFONU NAJDEME JEHO POLOHU S NEJMENSIM
SLYSITELNYM BRUMEM.
6. MAGNETOFON MUSI BYT V BEZVADNEM STAVU. TO SE TYKA JAK
HLAVY TAK I MECHANICKE CASTI MAGNETOFONU. NELZE
DOCILIT SPOLEHLIVE CINNOSTI, POKUD VLIVEM OPOTREBENI
MAGNETOFONU (NEBO VADNYCH KAZET) JE SLYSITELNE ZNACNE
KOLISANI RYCHLOSTI POSUVU PASKY.
7. PASKY MUSI BYT SKLADOVANY V MISTE VZDALENEM OD VSECH
ZDROJU ELMAG. POLI, NEJLEPE V UZAVREME PLECHOVE
KRABICI.
11. NAVOD K POUZITI MODEMU MAGNETOFONU
========================================
POPIS OVLADACICH A INDIKACNICH PRVKU
------------------------------------
VSECHNY OVLADACI A INDIKACNI PRVKY SE NACHAZEJI NA
CELNI STENE SKRINKY MODEMU. V JEJI PRAVE HORNI CASTI JSOU
UMISTENY CTYRI PREPINACE PRO VOLBU RYCHLOSTI PRENOSU DAT A
JSOU OZNACENY "600", "1200", "2400" A "4800" (U POCATECNI
SERIE STAVEBNICE BYL MISTO CTYR PREPINACU POUZIT JEDINY
OTOCNI PREPINAC). PRO SPOLUPRACI S MIKROPOCITACEM PLAN80A SE
DOPORUCUJE RYCHLOST 2400 BD, PRO KTEROU JSOU VYTVARENY
VSECHNY CASOVE SMYCKY V OVLADACIM PROGRAMU MODEMU. BEZE ZMEN
LZE POUZIT RYCHLOSTI NIZSI (600 A 1200 BD), POUZE SE
PRISLUSNE PRODLOUZI VSECHNY CEKACI DOBY (NAPR. MEZERY MEZI
JEDNOTLIVYMI BLOKY ZAZNAMU NA KAZETE). PRO RYCHLOST 4800 BD
JE TREBA POUZIT ZVLASTNICH UZIVATELSKYCH PROGRAMU A TAKTEZ
VYBRANYCH KAZET PRO MAGNETOFON. TATO RYCHLOST SE POUZIVA PRO
ARCHIVACI VETSIHO MNOZSTVI DAT.
P O Z O R !
SOUCASNE SMI BYT STISKNUT POUZE JEDEN ZE CTYR PREPINACU VOLBY
RYCHLOSTI PRENOSU DAT (U OTOCNEHO PREPINACE JE TENTO
POZADAVEK SPLNEN VZDY). NENI DOVOLENO PREPINAT RYCHLOST DAT
BEHEM PROVOZU MIKROPOCITACE (NUTNO JEJ VYPNOUT).
VE STREDNI CASTI CELNI STENY SKRINKY MODEMU SE
NACHAZEJI DVA PREPINACE. PRVNI - OZNACENY "INV" - SLOUZI K
INVERZI VSTUPNIHO SIGNALU PRO MAGNETOFONY, KTERE OBRACEJI
FAZI CTENEHO SIGNALU OPROTI SIGNALU ZAZNAMENANEMU. TOTO
TLACITKO SE POUZIVA V PRIPADE, KDY NEMUZEME PRECIST ZAZNAM ZE
ZAPUJCENE NEBO KOUPENE (V DRUZSTVU DRUKOV NAHRANE) KAZETY.
PAK VE STLACENE POLOZE TLACITKA JE PROVADENA INVERZE CTENEHO
SIGNALU. TIM JE ZAJISTENA KOMPATIBILITA MEZI RUZNYMI DRUHY
---------------------------- 6 ----------------------------
-------------------------------------------------------------
MAGNETOFONU. DRUHE TLACITKO - OZNACENE "MOT" - UMOZNUJE
SPUSTIT MOTOREK MAGNETOFONU (NAPR. PRO PREVIJENI PASKY) BEZ
OHLEDU NA TO, V JAKE AROVNI JE SIGNAL PRO RIZENI MOTORKU Z
MIKROPOCITACE.
V LEVE DOLNI CASTI CELNI STENY SKRINKY MODEMU JSOU
UMISTENY INDIKACNI DIODY "LED", JSOU OZNACENY "RD", "WR",
"ER" A "MO". DIODA "RD" SVITI TEHDY, POKUD JE OVLADACI
PROGRAM MODEMU V REZIMU CTENI BLOKU. DIODA "WR" SVITI TEHDY,
POKUD JE OVLADACI PROGRAM V REZIMU ZAZNAMU BLOKU. DIODA "ER"
SVITI TEHDY, DOJDE-LI Z NEJAKEHO DUVODU KE VZNIKU CHYBY. TATO
DIODA SVITI DO TE DOBY, NEZ JE PROGRAM OVLADANI MODEMU
INICIALIZOVAN PRIKAZEM "J" (V MONITORU). DIODA "MO" ODPOVIDA
STAVU SIGNALU MIKROPOCITACE PRO RIZENI POHYBU MOTORKU. POKUD
SVITI, JE POHYB MOTORKU ODBLOKOVAN.
PRIPOJENI MODEMU K MIKROPOCITACI
--------------------------------
MODEM JE S MIKROPOCITACEM PROPOJEN POMOCI KABELU, JEHOZ
SCHEMA JE V PRILOZE A KTERY TVORI NEDILNY CELEK S KABELEM PRO
KLAVESNICI. NA SCHEMATU MODEMU JE TENTO KONEKTOR OZNACEN
CISLY JEDNOTLIVYCH NOZU VE CTVERECKU. KONEKTOR JE UMISTEN NA
ZADNI STRANE SKRINKY (MA 24 POLU).
P O Z O R !
KONEKTOR MUSI BYT PRIPOJEN TAK, ABY SI CISLA POLU NA VIDLICI
I NA ZASUVCE VZAJEMNE ODPOVIDALY. OPACNE PRIPOJENI MODEMU
MUZE ZAPRICINIT JEHO POSKOZENI. PRIPOJOVANI (ODPOJOVANI)
KABELU MODEMU K MIKROPOCITACI LZE PROVADET POUZE V JEHO
VYPNUTEM STAVU.
PRIPOJENI MODEMU K MAGNETOFONU
------------------------------
S MAGNETOFONEM JE MODEM PROPOJEN POMOCI TRIVODICOVEHO
STINENEHO KABELU S PETIKOLIKOVYM KONEKTOREM, KTERY JE NA
SCHEMATU MODEMU OZNACEN CISLEM KOLIKU V KOLECKU. TENTO KABEL
JE JEDNIM KONCEM PRIPOJEN K OBVODUM MODEMU, NA JEHO DRUHEM
KONCI SE NACHAZI VIDLICE PETIKOLIKOVEHO KONEKTORU DIN.
PREDPOKLADA SE STANDARTNI PROPOJENI JEDNOTLIVYCH PRTVODU V
KONEKTORU MAGNETOFONU:
VYVOD VYZNAM
1 VYSTUP SIGNALU Z MODEMU
(NAHRAVACI VSTUP MAGNETOFONU)
---------------------------- 7 ----------------------------
-------------------------------------------------------------
2 STINENI
3 VSTUP SIGNALU DO MODEMU
(VYSTUP SIGNALU Z MAGNETOFONU)
4 RIZENI OTACENI MOTORKU
PREDPOKLADA SE, ZE MAGNETOFON UMOZNUJE VNEJSI RIZENI
OTACENI MOTORKU. OTACENI MOTORKU SE RIDI UZEMNENIM VYVODU 4
KONEKTORU (MOTOREK SE ZASTAVI) NEBO PONECHANIM TOHOTO VYVODU
V "PLOVOUCIM" STAVU (MOTOREK SE MUZE OTACET). SPINACEM JE
TRANZISTOR. JEHOZ KOLEKTOR JE PRIPOJEN NA VYVOD 4 KONKTORU.
TENTO PRINCIP VYHOVUJE MAGNETOFONUM K-10 (VYROBY TESLA) NEBO
MK-27 (VYROBA BRG MARARSKO).
P O Z O R !
RIZENI OTACEK MOTORKU JE NUTNE PRO SPRAVNOU CINNOST
OVLADACIHO PROGRAMU. MAGNETOFONY, KTERE RIZENI NEUMOZNUJI,
NELZE BEZ APRAVY PUUZIT.
---------------------------- 8 ----------------------------
PŘIPOJENÍ KLÁVESNICE PRO PLAN 80 A
----------------------------------
Připojení klávesnice TS 520004 je provedeno pomocí
propojovací desky klávesnice, která je součástí
sestavy součástek stavebnice;
1 ks klávesnice TS 5220004
1 ks plošný spoj
1 ks MH 7474
1 ks KP 507
1 ks telefonní vložka
1 ks ker, kondenzátor 100n
1 ks rezistor 33R
2 ks rezistor 1K
8 ks rezistor 10K
5 ks dioda KA 206

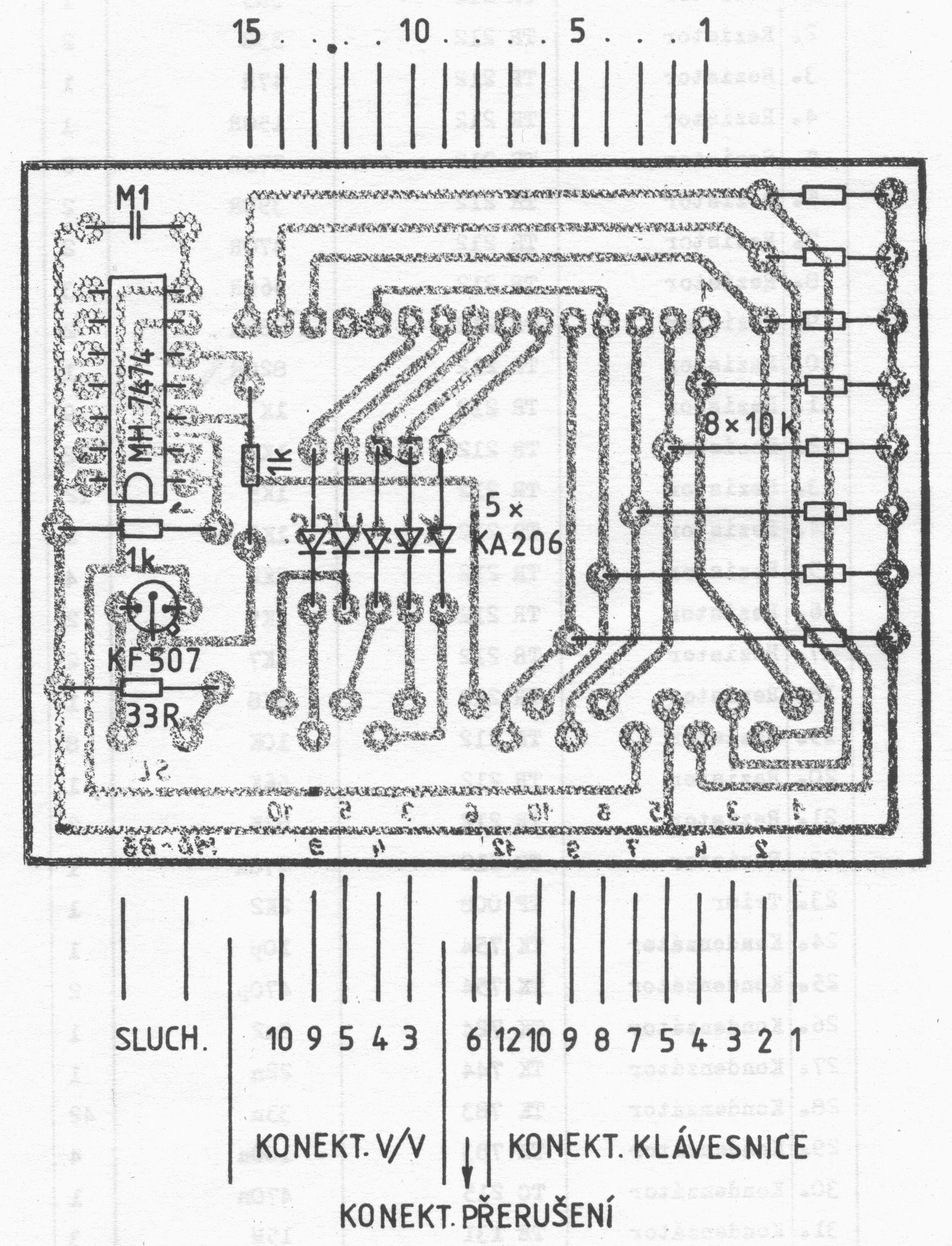

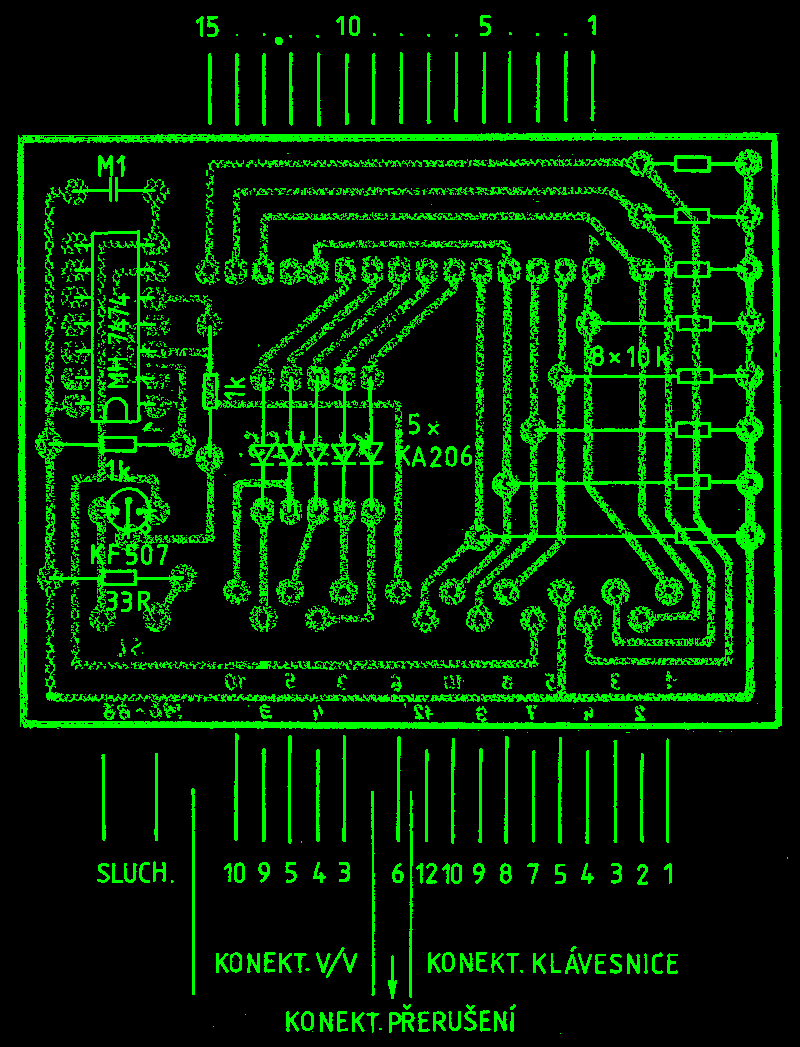

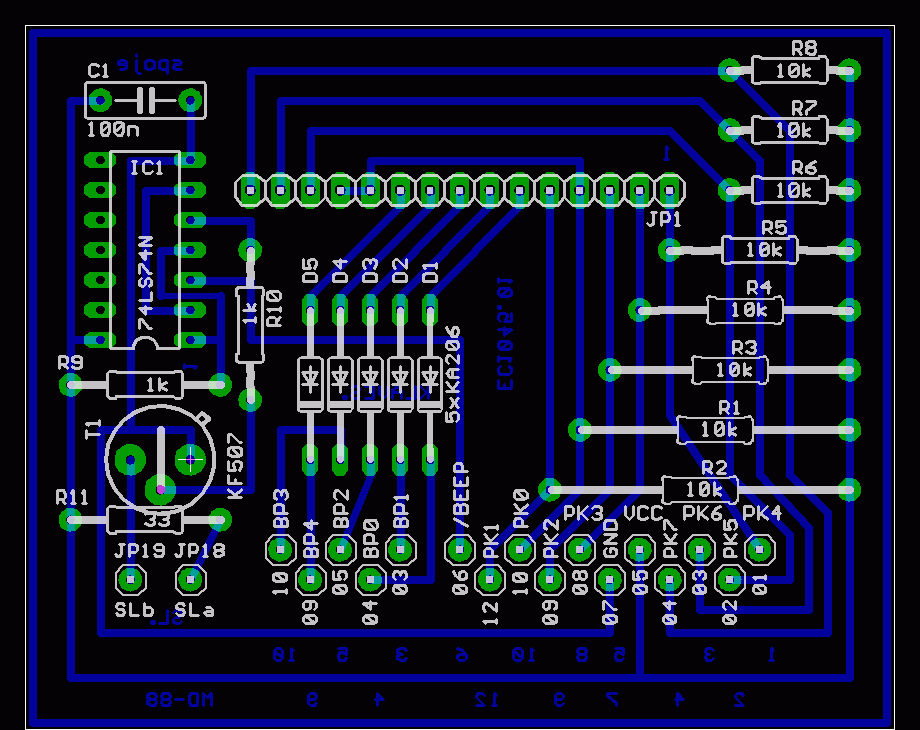

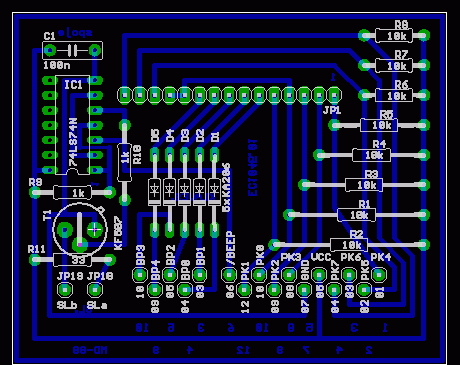

Po osazení součástek podle osazovacího výkresu
připojíme klávesnici TS 5220004. Zhotovíme si
příslušný propojovací kabel s konektory a při-
pojíme klávesnici k procesorové desce. Řídíme
se přiloženým výkresem připojení klávesnice.
Zapojením telefonní vložky (sluchátka) do-
cílíme při stisknutí tlačítka klávesnice zvu-
kové kontroly a programové funkce BEEP.
.
KLÁVESNICE TS 5220004
KLÁVESNICE TS 5220004
KLÁVESNICE TS 5220004
| Stavebnice mikropočítače PLAN 80 A | ||||
| B A L Í C Í L I S T | ||||
| Č. | NÁZEV | TYP | HODNOTA | ks |
| 1. | Rezistor | TR 212 | 3R3 | 1 |
| 2. | Razistor | TR 212 | 33R | 2 |
| 3. | Rezistor | TR 212 | 47R | 1 |
| 4. | Rezistor | TR 212 | 150R | 1 |
| 5. | Rezistor | TR 212 | 270R | 2 |
| 6. | Rezistor | TR 212 | 390R | 2 |
| 7. | Rezistor | TR 212 | 470R | 2 |
| 8. | Rezistor | TR 212 | 560R | 3 |
| 9. | Rezistor | TR 212 | 680R | 2 |
| 10. | Rezistor | TR 212 | 820R | 1 |
| 11. | Rezistor | TR 212 | 1K | 9 |
| 12. | Rezistor | TR 212 | 1K2 | 22 |
| 13. | Rezistor | TR 212 | 1K5 | 12 |
| 14. | Rezistor | TR 212 | 1K8 | 2 |
| 15. | Rezistor | TR 212 | 2K2 | 4 |
| 16. | Rezistor | TR 212 | 3K9 | 2 |
| 17. | Rezistor | TR 212 | 4K7 | 2 |
| 18. | Rezistor | TR 212 | 6K8 | 1 |
| 19. | Rezistor | TR 212 | 10K | 8 |
| 20. | Rezistor | TR 212 | 56K | 1 |
| 21. | Rezistor | TR 212 | 82K | 2 |
| 22. | Rezistor | TR 212 | 470K | 1 |
| 23. | Trimr | TP 008 | 2K2 | 1 |
| 24. | Kondenzátor | TK 754 | 10p | 1 |
| 25. | Kondenzátor | TK 754 | 470p | 2 |
| 26. | Kondensátor | TK 724 | 2n2 | 1 |
| 27. | Kondenzátor | TK 744 | 22n | 1 |
| 28. | Kondenzátor | TK 783 | 33n | 42 |
| 29. | Kondenzátor | TK 783 | 100n | 4 |
| 30. | Kondenzátor | TC 215 | 470n | 1 |
| 31. | Kondenzátor | TE 131 | 15M | 3 |
| Kondenzátor | TE 132 | 22M | 1 | |
| Kondenzátor | TE 131 | 47M | 6 | |
| 32. | IO | MH 3205 | 3 | |
| IO | MH 3212 | 1 | ||
| IO | MH 3216 | 1 | ||
| c. | NÁZEV | TYP | HODNOTA | ks |
| IO | MH 7400 | 2 | ||
| IO | MH 7404 | 1 | ||
| IO | MH 7405 | 1 | ||
| IO | MH 7410 | 2 | ||
| IO | MH 74 164 | 1 | ||
| IO | MH 7442 | 1 | ||
| IO | MH 7474 | 4 | ||
| IO | MH 7490 A | 1 | ||
| IO | MH 7493 A | 6 | ||
| IO | MH 7496 | 3 | ||
| IO | MH 74S00 | 5 | ||
| IO | MH 74S04 | 1 | ||
| IO | MH 74S10 | 1 | ||
| IO | MH 74S20 | 1 | ||
| IO | MH 74S74 | 1 | ||
| IO | MH 8224 | 1 | ||
| IO | MH 8228 | 1 | ||
| IO | MHB 2114 | 4 | ||
| IO | MHB 2716 C | 3 | ||
| IO | MHB 8080 A | 1 | ||
| IO | MHB 8255 A | 1 | ||
| IO | MHB 8282 | 1 | ||
| IO | UCY 74 157 | 4 | ||
| IO | UCY 7486 | 2 | ||
| IO | UCY 74S08 | 1 | ||
| IO | MAA 741 | 1 | ||
| 33. | Dioda | KA 206 | 11 | |
| Dioda | KZ 141 | 1 | ||
| Dioda LED | LQ 1101 | rudá | 2 | |
| Dioda LED | LQ 1401 | žlutá | 3 | |
| Dioda LED | LQ 1701 | zelená | 2 | |
| Tranzistor | KC 509 | 2 | ||
| Tranzistor | KF 507 | 1 | ||
| 34. | Patice IO | TX 787 54 01 | 40 pólů | 1 |
| Patice IO | TX 787 52 41 | 24 pólů | 3 | |
| 35. | Konektor | WK 462 03/N | vidl. 36 P. | 1 |
| Konektor | WK 465 13/W | zás. 36 P. | 1 | |
| Konektor | WK 462 65/N | vidi. 24 P. | 2 | |
| č. | NÁZEV | TYP | HODNOTA | ks |
| Konektor | WK 465 45/W | zás. 24 p. | 2 | |
| Konektor | WK 462 05/N | vidl. 12 p. | 1 | |
| Konektor | WK 465 39/W | zás. 12 p. | 1 | |
| Konektor | TY 611 21 00 | vidl. souos. | 1 | |
| Konektor | 6AF 897 77 | 5. p. vidl. | 1 | |
| 36. | Krystal | KD 2/13 | 18,432 MHz | 1 |
| 37. | Isostat | Přepínač | 2 p. | 2 |
| Otoč. přep. | WK 533 25 | 1 | ||
| Mikrospínač | WH 559 00 | 1 | ||
| 38. | Objímka LED | 2 RK 200 | 4 | |
| Knoflík | WK 243 03 | 1 | ||
| Hrnatnik | G | Φ 12 | 2 | |
| 39. | Telef. vložka | 3 FE 562 06 | 1 | |
| 40. | Klávesnice | TS 522004 | 1 | |
| 41. | Krabička | K5 | 1 | |
| 42. | Plošný spoj | PLAN 80 A | zákl. deska | 1 |
| Plošný spoj | MODEM | MGF | 1 | |
| Plošný spoj | Připojení | klávesnice | 1 | |
| 43. | Vodič | MK 3 x 0,35 | 35 Cm | 1 |
| 44. | Nálepka | MODEM | 1 | |
| 45. | Dist. trub. | Φ 6 x 10 | 1 | |
| Dist. trub. | Φ 6 x 13 | 4 | ||
| Šroub | 02 1151 | M 2,5x20 | 4 | |
| Matice | 02 1401 | M 2,5 | 4 | |
| 46. | Manuál | PLAN 80 A | 1 | |
| Návod sestav. | MODEM + | klávesnice | 1 | |
| 47. | VF MODUL | Sestava | 1 | |
