8 bity / SAPI-1 / Technické prostředky / 6XB 005 05

6XB 006 80-0 / OVV-1

6XB 006 80-2

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství. Deska existuje ve více verzích.

Označení 6XB 005 05-x je TESLAcké identifikační číslo DPS a označení 6XK 199 39 je TESLAcké označení kompletní desky.

Vypadá to, že desky 6XB 005 05, 6XB 005 21, 6XB 005 97 plus další byli součásti nějakého systému. Nemám vůbec ponětí jakého.

Deska obsahuje dvě paralelní brány typu 8255A které je možno adresovat jako porty tak jako paměť a to v rozsahu 32768 adres od adresy 8000H.

Deska zabírá 8 adres pro zápis a čtení.

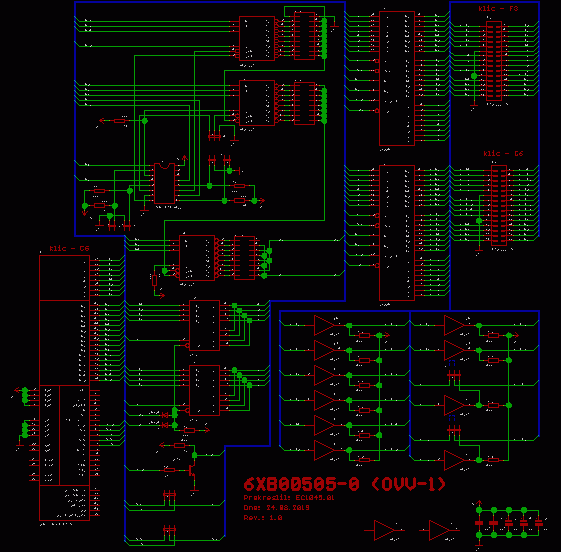

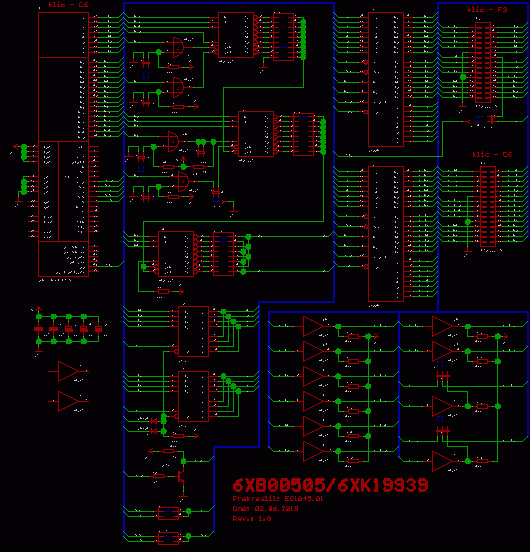

Schéma 6XB00505-0 a černobílá verze ZDE.

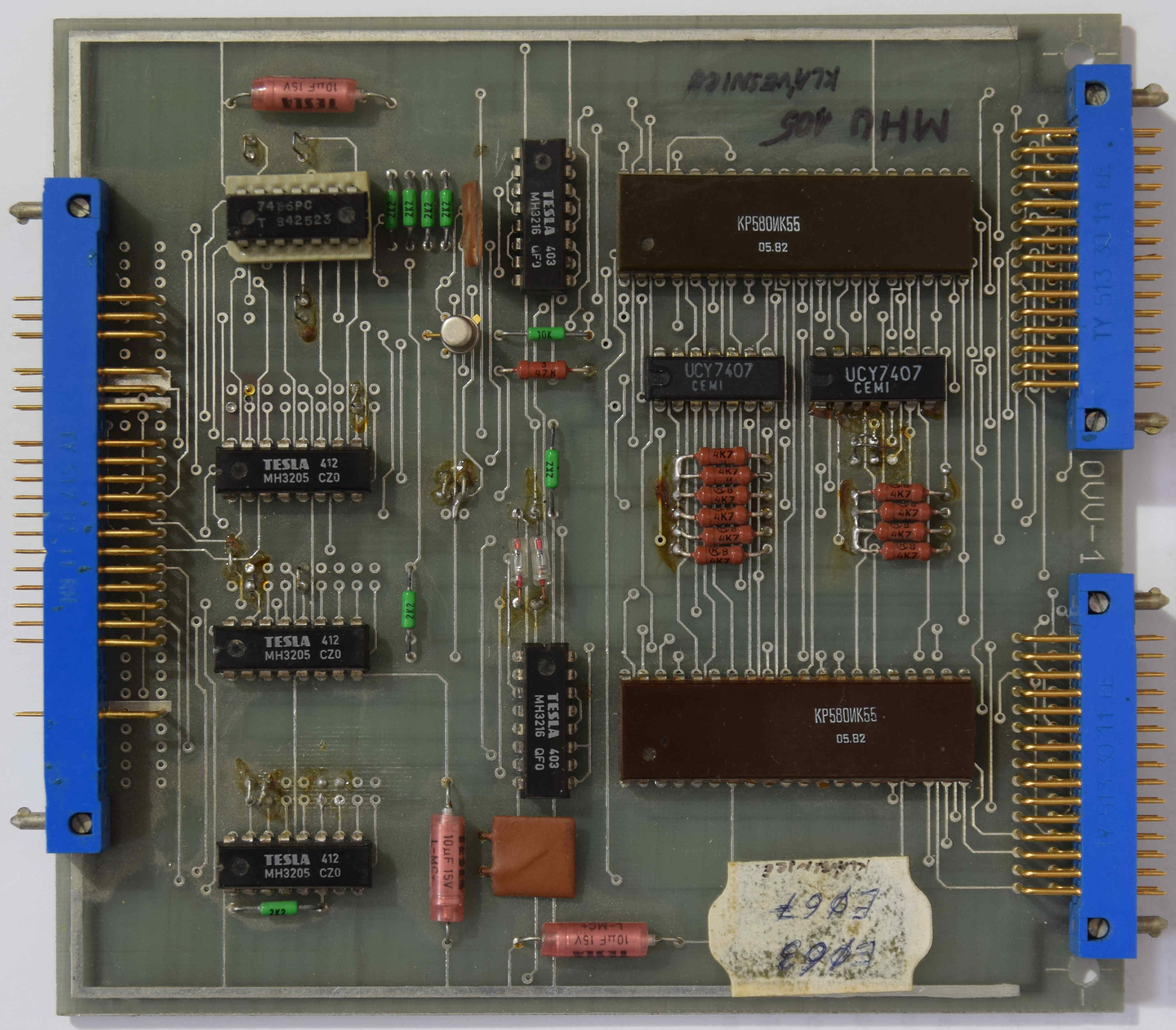

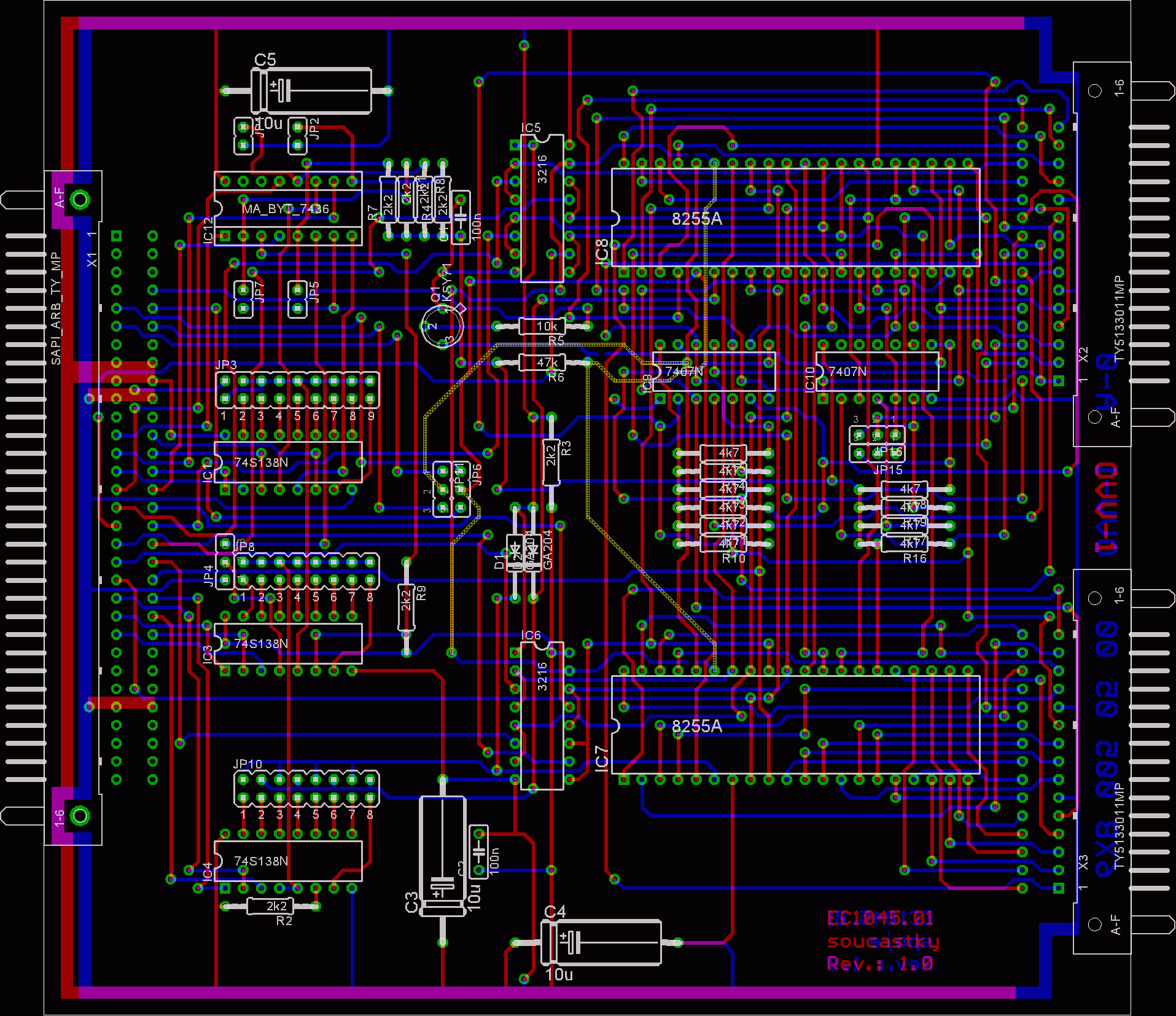

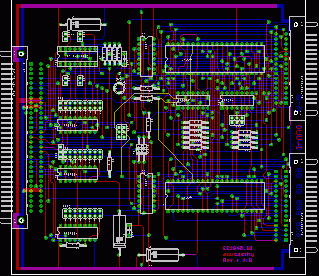

DPS 6XB00505-0 / OVV-1

Schéma 6XB00505-2 a černobílá verze ZDE.

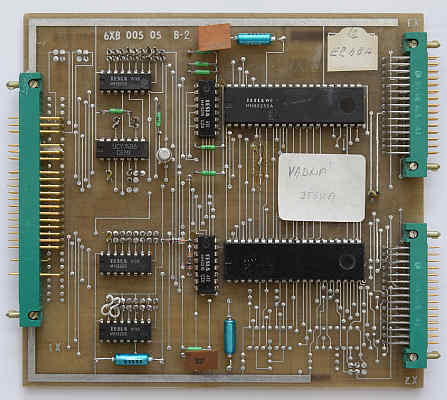

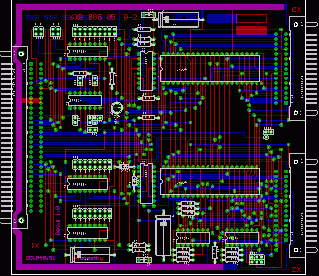

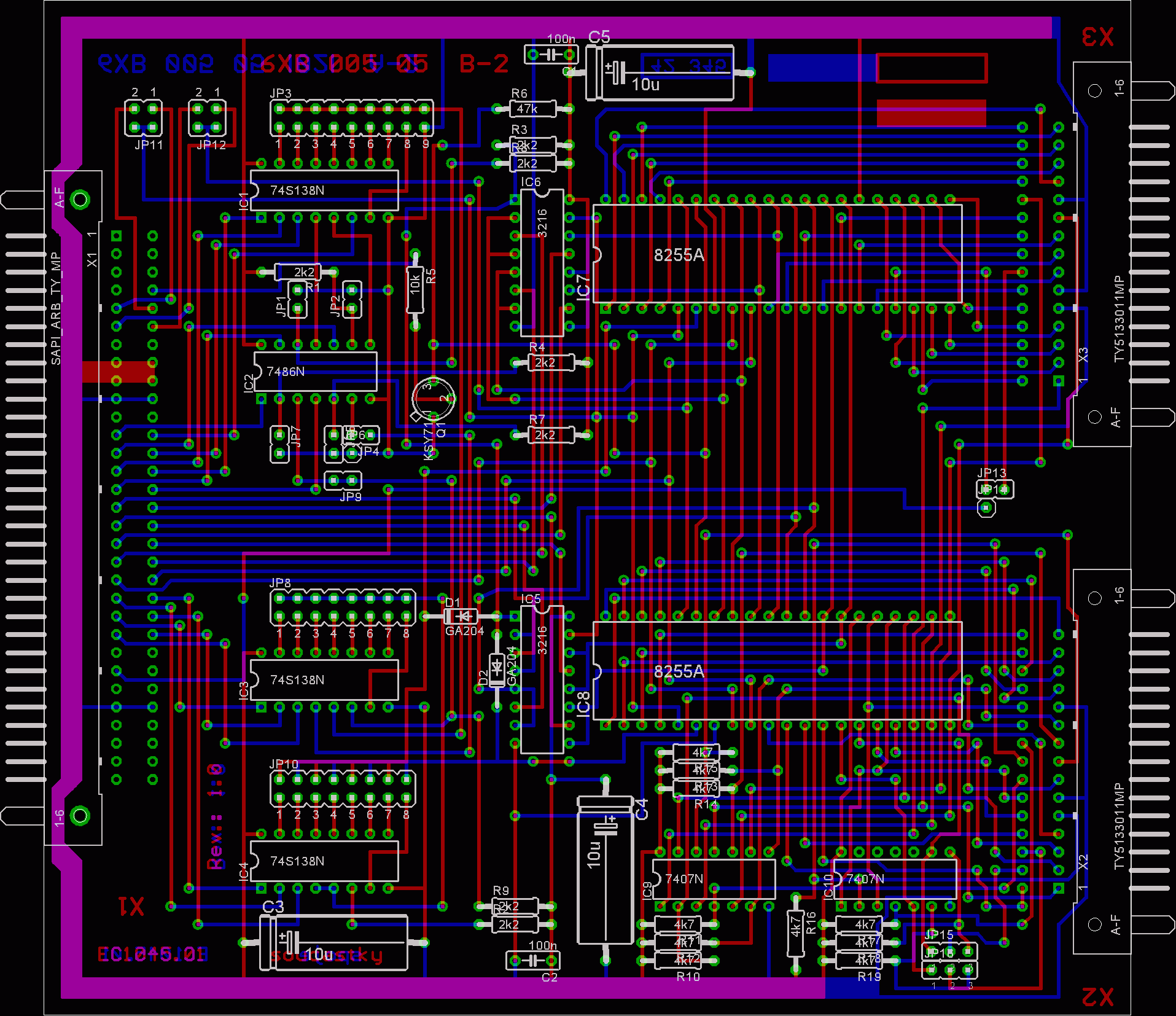

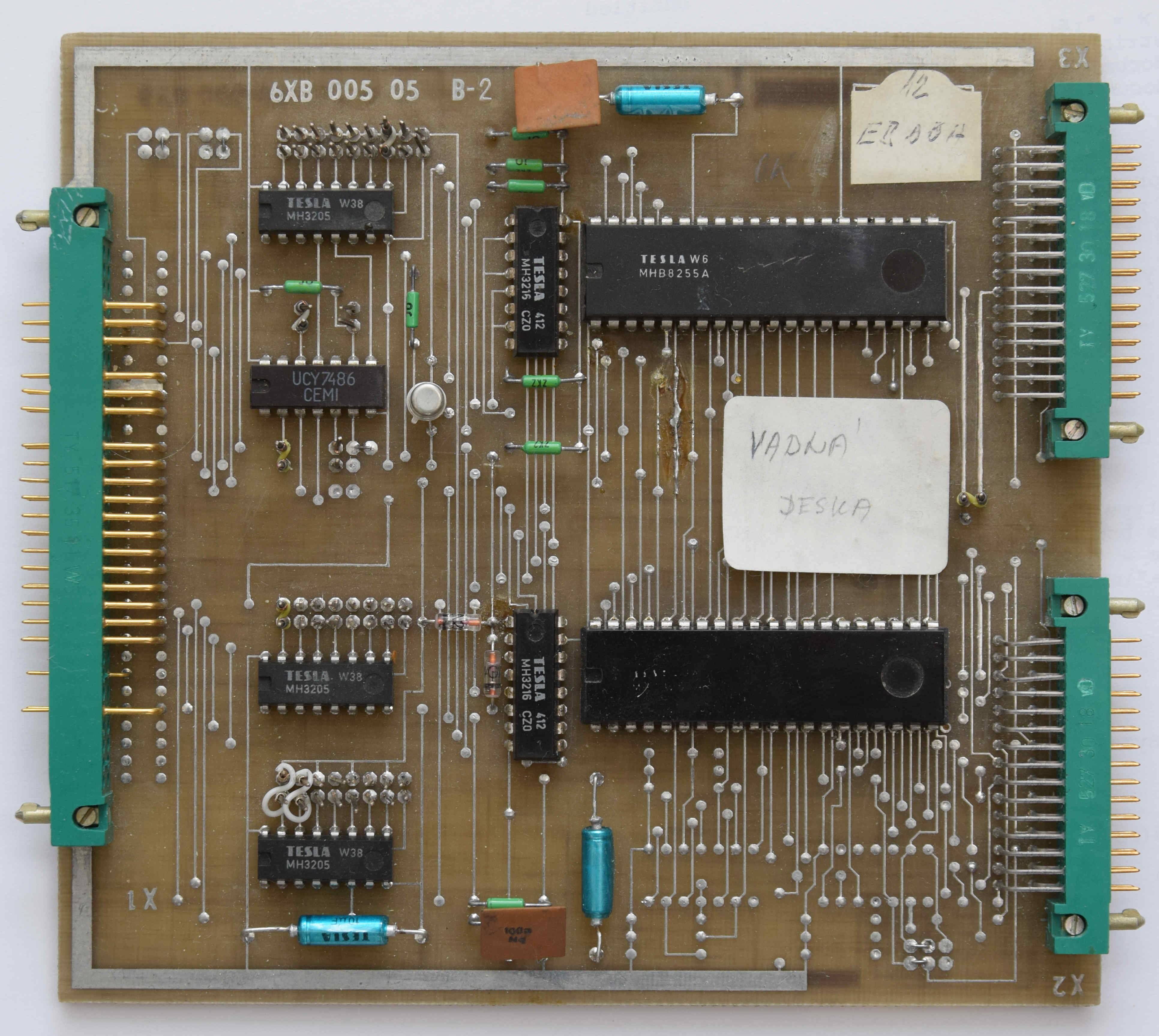

DPS 6XB00505-2
