6XB 005 97



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Označení 6XB 005 97 je TESLAcké identifikační číslo DPS a označení 6XK 199 100 je TESLAcké označení kompletní desky.

Vypadá to, že desky 6XB 005 05, 6XB 005 21, 6XB 005 97 plus další byli součásti nějakého systému. Nemám vůbec ponětí jakého.

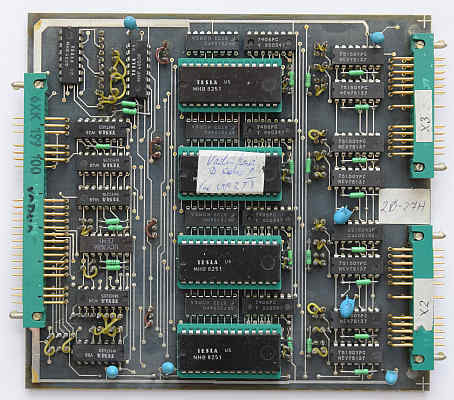

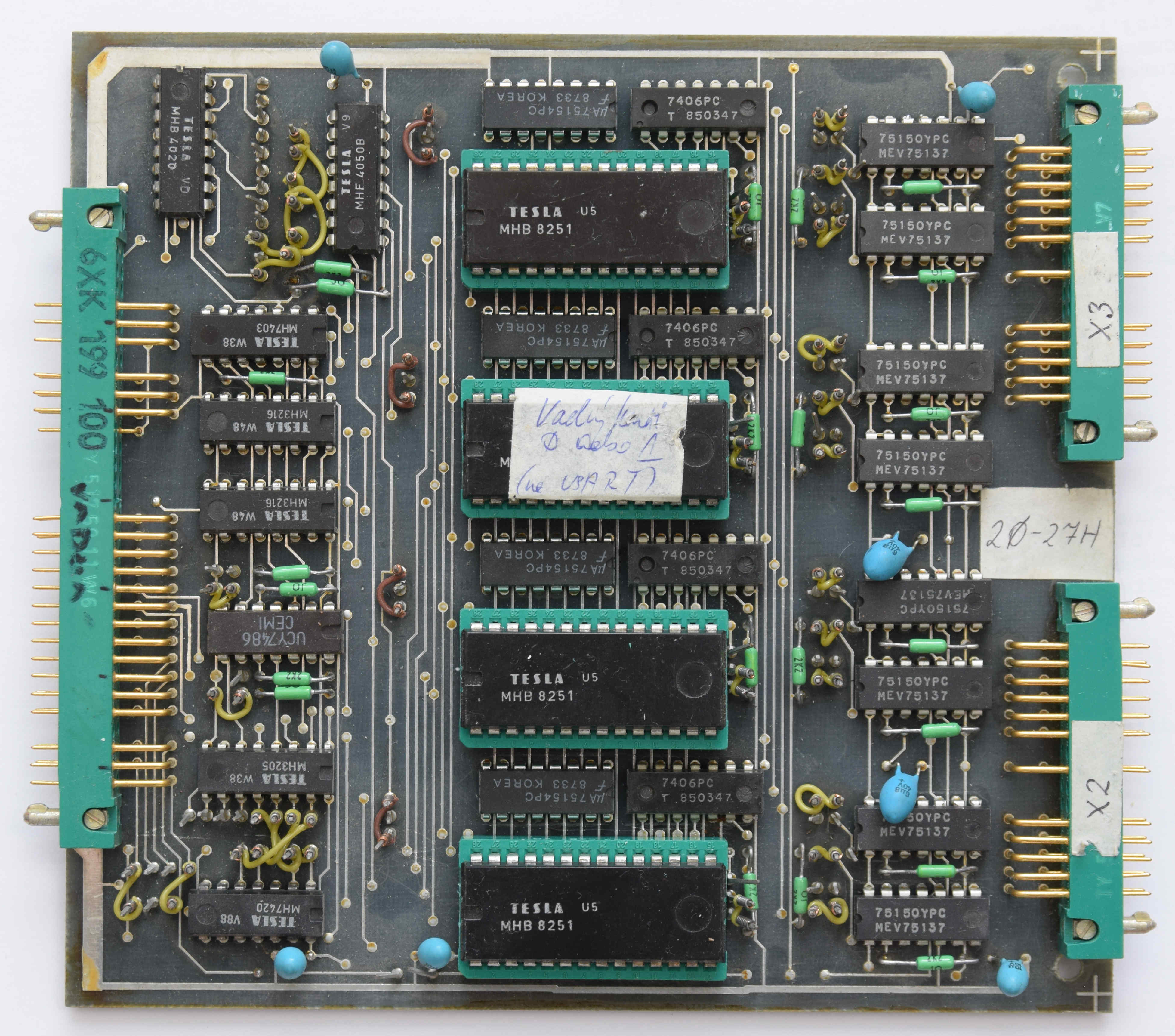

Deska obsahuje čtyři obvody USART 8251 kdy zapojení linkových budičů nasvědčuje tomu že, byly použity externí linkové budiče nebo telefonní modemy.

Desku lze adresovat v celém adresném prostoru portu s krokem 16 adres, kdy deska zabírá 8 adres v segmentu 16 adres.

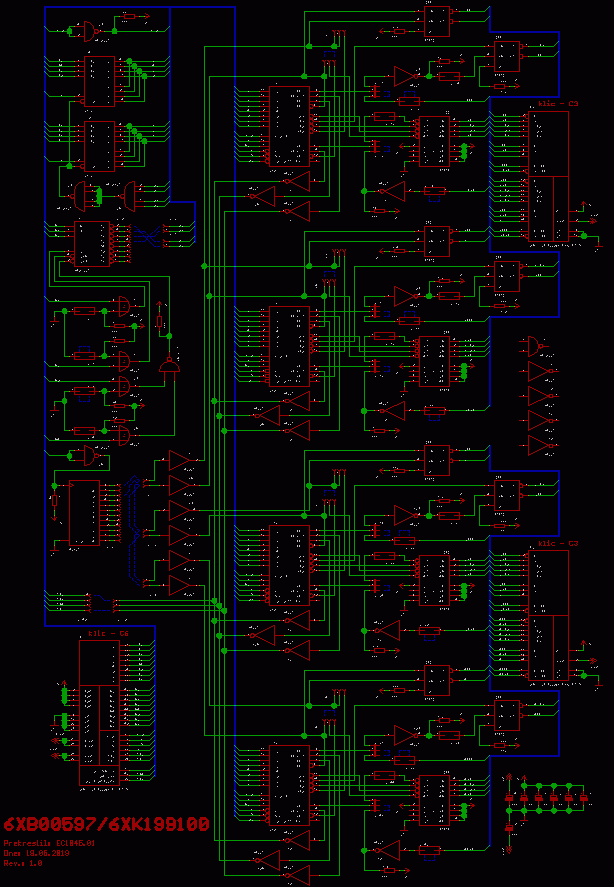

Schéma 6XB00597 a černobílá verze ZDE.

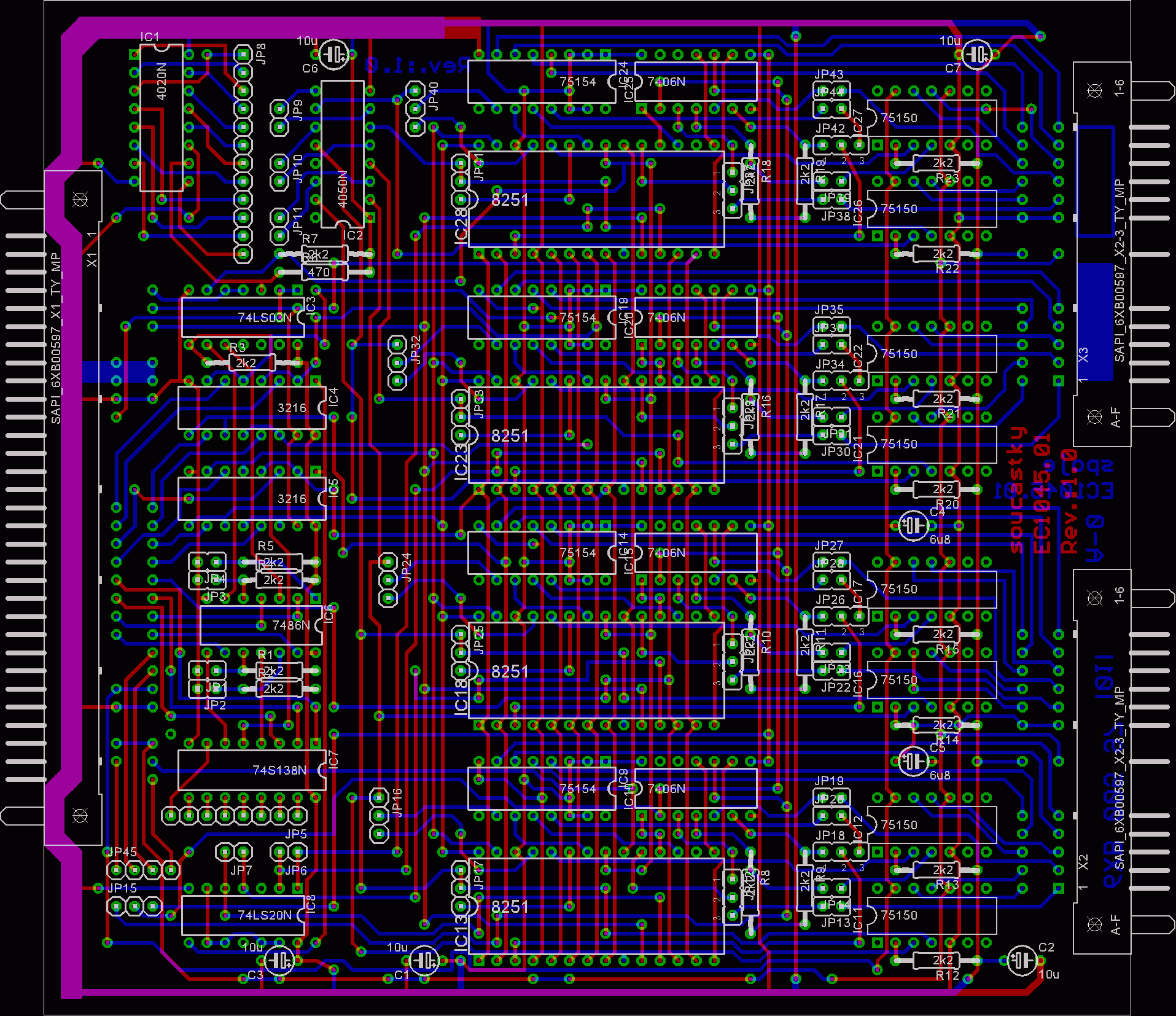

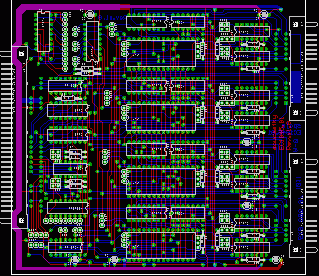

DPS 6XB00597
