OCR dokumentace SESTAVA ZPS-8
Mikropočítačový soubor
SAPI-1.5
SESTAVA ZPS-8
uživatelská dokumentace
6XV 123 40
TESLA
LIBEREC
Obsah:
- Základní údaje
- Blokové schéma
- Technické parametry
- Provozní údaje
- Popis
- Instalace
- Provoz
- Rozšíření
- Zapojení propojek
- Klíčováni konektorů
- Adresový prostoru pamětí
- Adresový prostoru V/V
- Zatěžovací parametry
- Výkresy sestavení
- Všeobecné údaje
- Provozně technické údaje
Základní údaje
Název : SESTAVA ZPS-8 Výroba : TESLA LIBEREC s. p. Kateřinská ulice 325 461 98 LIBEREC Prodej : TESLA LIBEREC s. p. a TESLA ELTOS s. p. Dodavatelsko inženýrský závod pošta 45, schránka 27 145 00 PRAHA 4 Servis : TESLA ELTOS s. p. Dodavatelsko inženýrský závod Kocínova 136 397 01 PÍSEK Technické podmínky : TESLA LIBEREC s. p. TPTE 82-251/89
Sestava ZPS-8 je Základní Počítačová Sestava s pořadovým číslem 8 . Je složena z prvků mikropočítačového souboru
SAPI-1.5. Představuje základní zapojení řídícího mikropočítače a je určena pro další rozšíření zejména k menším
aplikacím, kdy postačí omezený počet desek.

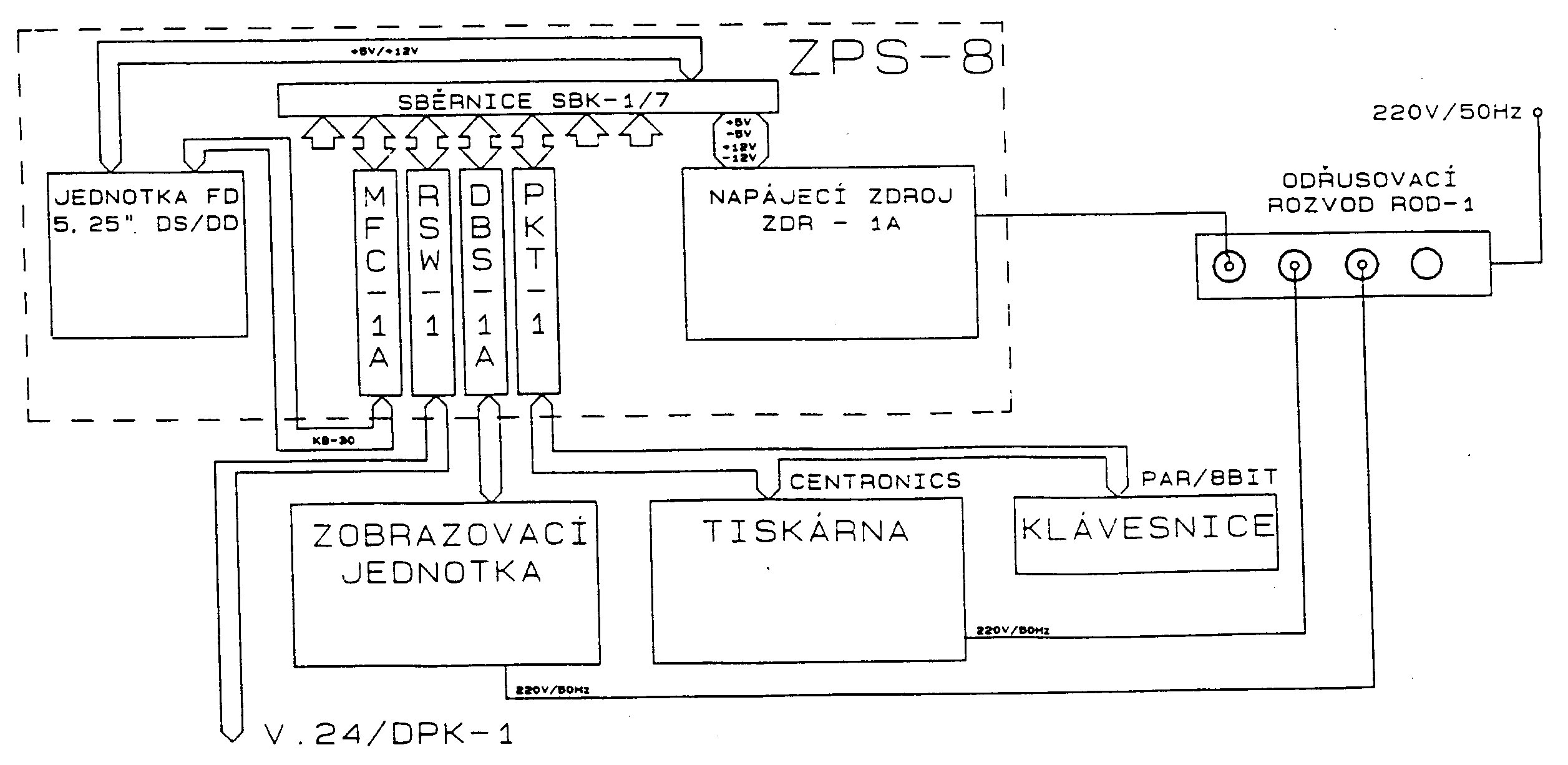

Blokové schéma
obr. 1
Technické parametry
Napáječi napěti 220 V +10-15 % stř Frekvence napájecího napěti 50 Hz ± 5% Maximální příkon 260 VA Napáječi napěti desek +5 V ± 5% +12 V ± 5% -12 V ± 5% Zvlněni napájecího napěti desek + 5 V / 50 mV š-š + 12 V / 100 mV š-š -12 V / 100 mV š-š Bezpečnostní ustanoveni ČSN 36 9060 Bezpečnostní třída I (ČSN 34 1010) Kryti podle ČSN 33 0330 * IP 30 Stupeň odrušeni podle ČSN 34 2860 RO 2 Rozměry (Š x V x H) 490 x 290 x 200 mm Hmotnost 14 kg
* (Zaručeno, je-li sestava ZPS-8 včetně připojených systémových periferních zařízeni (zobrazovací jednotka,
tiskárna) napájena ze sítě prostřednictvím dodávaného sítového rozvodu ROD-1.)
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí
zabezpečit provozuschopnost a vnější vzhled pro:
Rozsah pracovních teplot +5 až +40 °C Relativní vlhkost vzduchu 40 až 80 % při 25 °C Atmosférický tlak 84 až 107 kPa Prostředí bez agresivních plynů a par
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na
izolační pevnost zkoušenou napětím 3,75 kV).
Krytí: IP 00
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
mráz článek 2.4 suché teplo článek 2.5 vlhké teplo článek 2.6 chvění článek 2.10
Střední doba mezi poruchami:
prostředí normální +5 °C až +40 °C 2 600 hodin prostředí klimatizované +15 °C až +30 °C 5 900 hodin
Stanoveno analyticky bez započtení hodnot SDMP jednotky FD 5,25" DS/DD a připojených systémových periferních zařízení.
Popis
Základní počítačová sestava ZPS-8 představuje základ řídicího mikropočítačového systému určeného pro technologické
aplikace menšího rozsahu, u kterých postačí maximální počet použitých desek - 7 . Je tvořena skříni, ve které je
umístěn rám upevňující jednotlivé funkční bloky souboru SAPI-1.5. Vlastní konstrukční uspořádáni umožňuje volbu
celkového provedeni s ohledem na způsob nasazeni takto :
Krytované - pro volné a samostatné použití. Kryt má pouze ochrannou funkci a není nosný. Nelze jej zatěžovat
žádnými předměty ani zakrývat větrací otvory.
Vestavné - splňující doporučení ČSN 18 8011 pro 19" stavebnice je možné získat odejmutím krytu. V tomto
případě je nutné zaručit předepsané pracovní podmínky vhodným uspořádáním konkrétní aplikace.
Složení sestavy
V krytovaném rámu jsou umístěny následující prvky : napájecí zdroj ZDR-1A systémová sběrnice SBK-1/7 deska procesoru PKT-1 deska paměti RWM a obvodů sériového kanálu RSW-1 deska řadiče floppy disků MFC-1A deska řadiče barevného semigraf. displeje DBS-1A propojovací kabel mezi MFC-1A a FD KB-30 jednotka floppy disku 5,25" DS/DD
Popis jednotlivých výše uvedených prvků je uveden v příslušných návodech k obsluze a užití, které jsou součástí
uživatelské dokumentace dodávané se zařízením.
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky.
Při uvádění výrobku do provozu bezprostředné po dopravě je nutné zajistit vyrovnání teploty zabalené sestavy s
teplotou provozního prostředí a zabránit tak vzniku orosení.
Na deskách v sestavě jsou použity elektrostaticky citlivé prvky. Z ochranných důvodů je nutné i při manipulaci s nimi
dodržovat zásady práce s těmito součástkami - například podle oborové normy TESLA NT 8551.
Veškeré manipulace s prvky sestavy nesouvisející s běžným provozem je nutné provádět ve vypnutém stavu. Zejména je
zakázáno připojování desek ke sběrnici a periferních zařízení k deskám za provozu.
Při vlastní instalaci postupovat takto :
Sestavu vyjmout z obalu a překontrolovat, zda nedošlo k poškození při přepravě. Přepravní obaly včetně polystyrénové
výplně uschovat.
U rozbalené sestavy odejmout přední panel a držáky desek. U jednotlivých prvků zkontrolovat výrobní čísla s údaji na
záručním listu.
Desky opětné vložit do rámu a upevnit. K deskám připojit kabely od periferních zařízení - k desce
PKT-1 klávesnici a tiskárnu, k desce RSW-1 sériovou linku, k desce
DBS-1A zobrazovací jednotku a k desce MFC-1A jednotku floppy
disku. Kabely zajistit sponou. Připevnit čelní panel.
Se sestavou je dodáván rozvod sítového napájení, který obsahuje zásuvky pro připojeni systémových periférií. Proto je
nutné vlastní sestavu a základní přídavná zařízení (monitor, tiskárna) napájet z tohoto rozvodu. Vnitřní součástí
rozvodu jsou i odrušovací prvky umožňující dosažení požadovaného stupně odrušení.
Není vhodné, aby ze stejného místa sítového napájení 220V/50HZ byly zároveň napájeny sestava mikropočítače a zařízení
produkující silné rušivé impulsy a elektromagnetické pole.
Kabely k připojení klávesnice, tiskárny a sériové linky nejsou součástí dodávky sestavy ZPS-8. Tyto kabely se dodávají
s dodávanými periferními zařízeními na zvláštní objednávku. Při použití jiných jednotek je nutné navrhnout je podle
popisu uvedeného u jednotlivých desek. K jejich výrobě jsou určeny přiložené konektory a krytky. Stejně tak i jiné
provedení kabelu k mechanice floppy disku je ponecháno na uživateli.
Poznámky uživatele k instalaci sestavy ZPS-8
Provoz
Obsluhu kompletně sestaveného a zakrytovaného systému může provádět pracovník seznámený podle par.3 vyhlášky 50/78
Sbírky.
Sestava musí být provozována v povoleném rozsahu hodnot pracovních podmínek - zejména pracovních teplot. Nesmí
docházet k omezováni volného proudění vzduchu kolem desek.
Při uvádění systému do provozu postupovat následujícím způsobem :
Do jednotky floppy disku vložit disketu s příslušným programovým vybavením tak, aby výřez na obalu diskety směřoval k
indikační LED na panelu jednotky FD. Jednotku uzavřít.
Zapnout jednotlivá periferní zařízení.
Zapnout sítový vypínač sestavy ZPS-8.
Vlastní činnost sestavy je řízena použitým programovým vybavením. Dodávaný operační systém CPM splňuje standardní
požadavky verze 2.2 s rozšířením speciální službou pro ovládání barevného semigrafického displeje. Popis programového
vybavení a způsobu jeho využití je uveden v dodávané průvodní dokumentaci.
Způsob programování jednotlivých desek souboru SAPI-1 je popisován v dodávané průvodní dokumentaci.
Způsob obsluhy a údržby připojovaných periferních zařízení je uváděn v průvodní dokumentaci dodávané s těmito výrobky
a je pro ně závazný. Parametry platné pro prvky a sestavy SAPI-1.5 se na tato zařízení nevztahuji.
Rozšíření
Sestavu ZPS-8 je možné rozšířit dalšími deskami souboru SAPI-1.5 a SAPI-1 až do celkového obsazení sběrnice. K
rozšiřování je možné použít libovolné technicky vyhovující desky souborů.
Rozšiřující desky jiných výrobců nebo vyráběné přímo uživatelem musí respektovat základní mechanické a elektrické
parametry systému.
Rozšíření nesmí způsobit překročení povoleného odběru z napájecího zdroje ZDR-1A.
Je nutné respektovat provozní parametry sběrnice zejména zatížení jednotlivých signálů.
K upevnění jednotlivých rozšiřujících desek jsou dodávány držáky 6XV 825 52. Tyto je možné samostatně objednávat.
PŘI ROZŠIŘOVÁNÍ SYSTÉMU JE NUTNÉ DODRŽOVAT USTANOVENÍ ČSN 36 9060 !
Poznámky uživatele k rozšíření sestavy ZPS-8
Zapojení propojek
Dodávané provedení
Deska PKT-1
propojka spojeno význam XT1 1-2, 3-4 signály MAP1,2 na sběrnici XT2 10-12-13 paměť EPROM typ 2716 XT3 6-7 blokování paměti řízeno BOOT XT4 20-21 vkládání TW řízeno RDY XT5 24-25 taktovací kmitočet 2 MHz
Deska RSW-1
propojka spojeno význam XT1 0-2,5-6,8-9 výběr paměti řízen signálem MAP2 XT3 13-14 signál INT0 přiveden na sběrnici
Deska MFC-1A
Neobsahuje žádné propojky.
Deska DBS-1A
propojka spojeno význam XT1 1-2, 3-4 dekodér adres řízen MAP1,2 XT1,XT4 6-7,19-20 adresa paměti B000-BFFF (hex) XT2,XT3 10-42,12-17 adresa reg. řadiče E0, E1 (hex) XT5 27-28 znak. paměť 2732, 1 banka znaků XT6 34-35 monochrom. výstup: černá-bilá XT7 37-38 64 znaků na řádku
Uvedené zapojení propojek platí pro dodávané programové vybavení - operační systém CPM v2.2 .
Změny provedené uživatelem
Deska PKT-1
propojka spojeno význam
Deska RSW-1
propojka spojeno význam
Deska DBS-1A
propojka spojeno význam
Klíčování konektorů
Klíčování V/V konektorů systémových desek
deska konektor význam klíč PKT-1 XP2 připojení klávesnice F3 PKT-1 XP3 připojení tiskárny C6 RSW-1 XP2 připojení sériového kanálu A1 MFC-1A XP2 připojení jednotky FD A5 DBS-1A XP2 připojení zobrazovací jedn. A4
Klíčování V/V konektorů rozšiřujících desek
deska konektor význam klíč

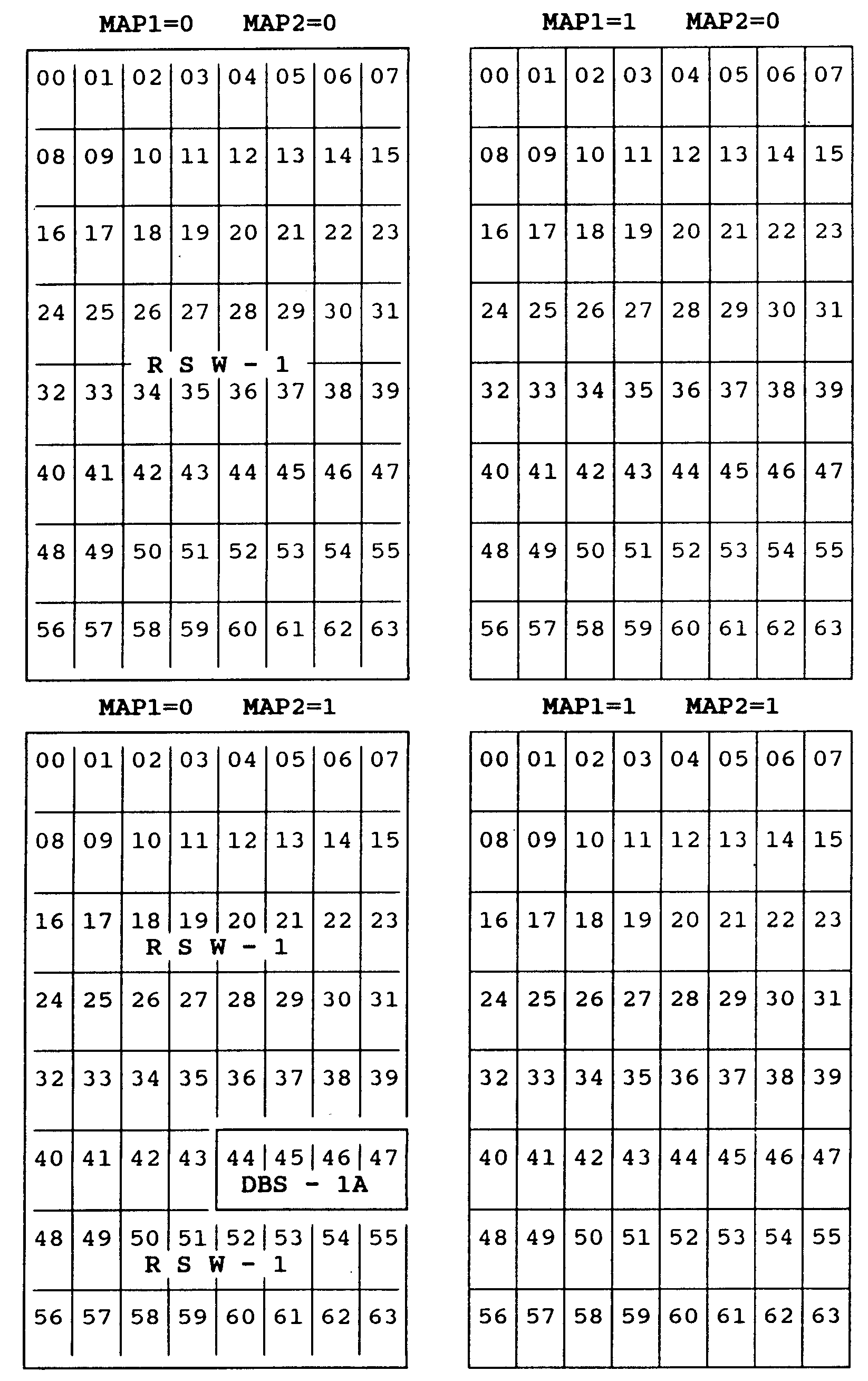

Adresový prostor pamětí
obr. 2
Adresy paměťových bloků 0 až 63 (hexadecimálně)
č.bloku rozsah adres č.bloku rozsah adres 00 0000 - 03FF 01 0400 - 07FF 02 0800 - 0BFF 03 0C00 - 0FFF 04 1000 - 13FF 05 1400 - 17FF 06 1800 - 1BFF 07 1C00 - 1FFF 08 2000 - 23FF 09 2400 - 27FF 10 2800 - 2BFF 11 2C00 - 2FFF 12 3000 - 33FF 13 3400 - 37FF 14 3800 - 3BFF 15 3C00 - 3FFF 16 4000 - 43FF 17 4400 - 47FF 18 4800 - 4BFF 19 4C00 - 4FFF 20 5000 - 53FF 21 5400 - 57FF 22 5800 - 5BFF 23 5C00 - 5FFF 24 6000 - 63FF 25 6400 - 67FF 26 6800 - 6BFF 27 6C00 - 6FFF 28 7000 - 73FF 29 7400 - 77FF 30 7800 - 7BFF 31 7C00 - 7FFF 32 8000 - 83FF 33 8400 - 87FF 34 8800 - 8BFF 35 8C00 - 8FFF 36 9000 - 93FF 37 9400 - 97FF 38 9800 - 9BFF 39 9C00 - 9FFF 40 A000 - A3FF 41 A400 - A7FF 42 A800 - ABFF 43 AC00 - AFFF 44 B000 - B3FF 45 B400 - B7FF 46 B800 - BBFF 47 BC00 - BFFF 48 C000 - C3FF 49 C400 - C7FF 50 C800 - CBFF 51 CC00 - CFFF 52 D000 - D3FF 53 D400 - D7FF 54 D800 - DBFF 55 DC00 - DFFF 56 E000 - E3FF 57 E400 - E7FF 58 E800 - EBFF 59 EC00 - EFFF 60 F000 - F3FF 61 F400 - F7FF 62 F800 - FBFF 63 FC00 - FFFF
Poznámky uživatele k využití pamétového prostoru

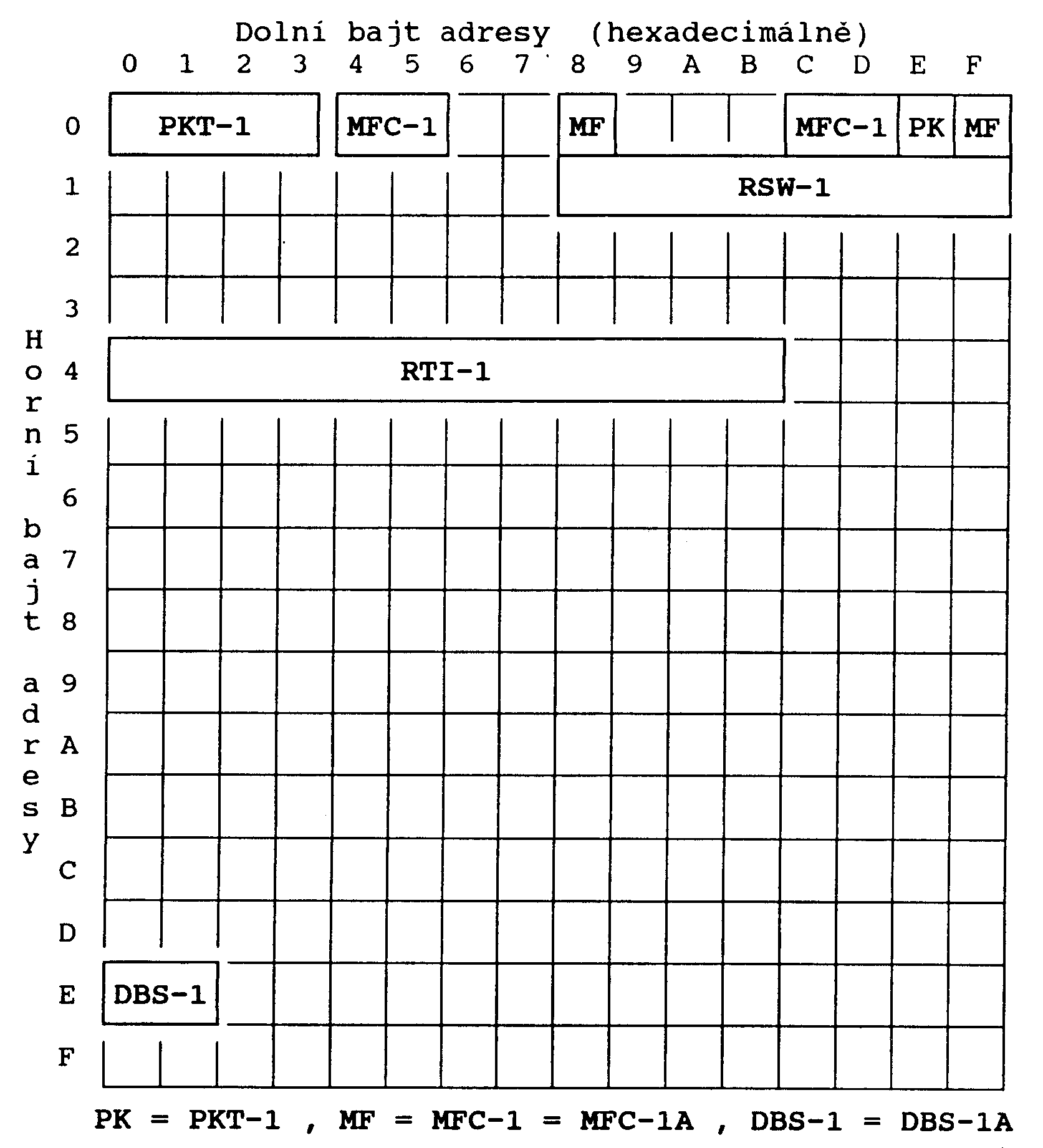

Adresový prostor V/V
obr. 3
Poznámky uživatele k využiti prostoru V/V
Zatěžovací parametry
Přípustné zatíženi sběrnicových signálů při použití desky PKT-1 (výběr sledovaných řidicich signálů volí uživatel)
poz. deska D0-D7 A0-A7 A8-A15 řídící signály 1 2 3 4 5 6 7
A0 až A15, D0 až D7 24 mA (L) 2,6 mA (H) MR, MW, IOR, IOW, M1, INTA, REF, RES 32 mA (L) 1,6 mA (H) MAP1/2, STSB, Φ2 ,HLDA, BOOT 8 mA (L) 0,4 mA (H)
Přípustné zatíženi napájecího zdroje
poz. deska +5 V +12 V -5 V -12 V +15 V -15 V 1 2 3 4 5 6 7 max.Odběry: Σ=8A Σ=2A Σ=0,8A Σ=0,5A Σ=0,5A Σ=0,5A
Není-li odběr ze zdroje +5 V vyšší než 5 A je možné zdroj +12 V zatížit proudem až 4 A.

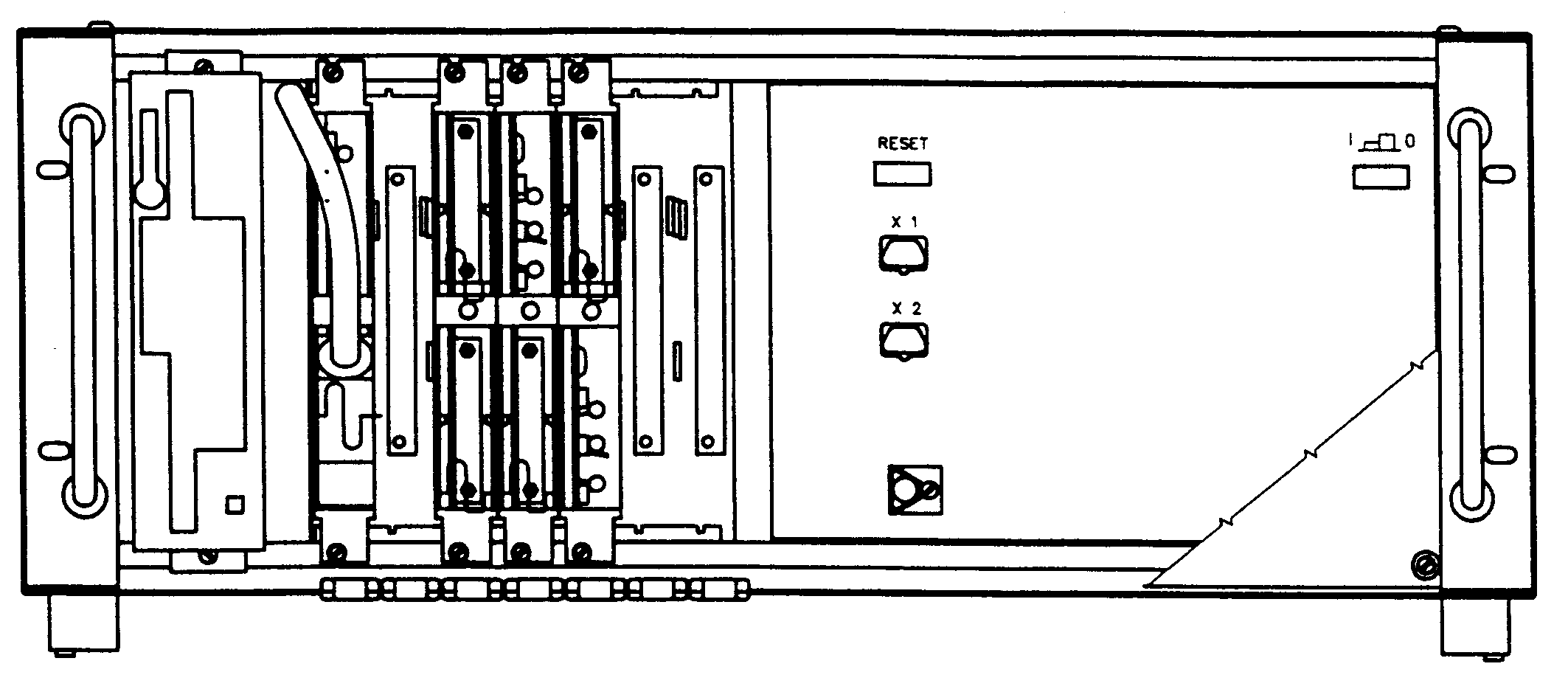

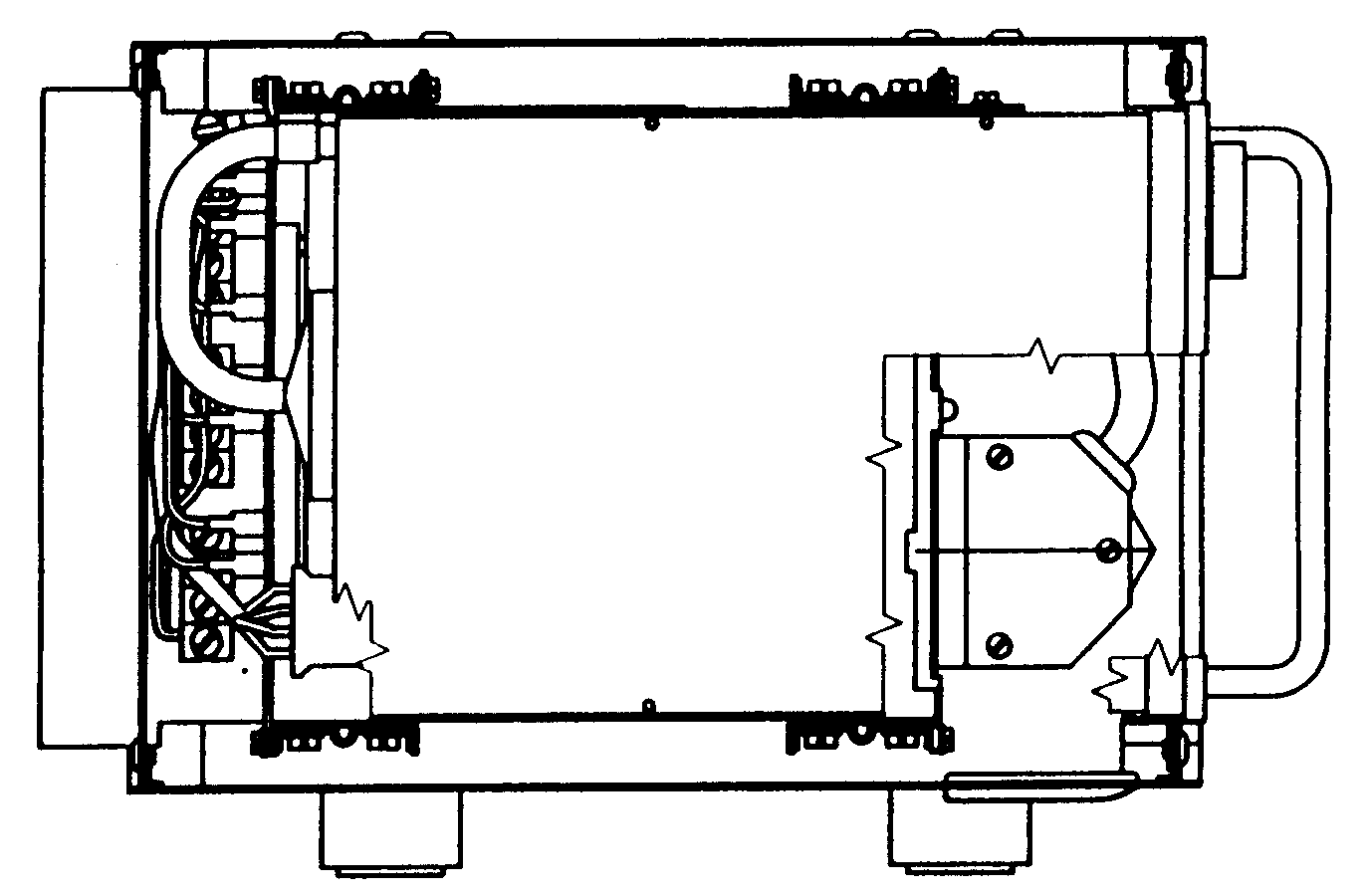

Výkresy sestavení
obr. 4
obr. 5
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních
podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány
interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Balení :
Sestava je balena do krabice z vícevrstvé lepenky, uvnitř které je obložena deskami z pěnového polystyrenu. Spolu se
sestavou je v krabici umístěno i dodávané příslušenství a průvodní dokumentace. Odrušovací rozvod ROD-1 je zabalen
obdobným způsobem v samostatné krabici.
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých
přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny
podle ČSN 36 9302 čl.1.8.1 to je :
rozsah teplot -40 °C až +50 °C relativní vlhkost vzduchu 95 % při 30 °C
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí
být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu
(ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu desky a součástek na
ní osazených, případně odstraňování usazeného prachu odsáváním.
Je dovoleno vyměňovat sítovou pojistku (pouze při vypnutém napájecím zdroji).
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v přepravním obalu
na adresu
TESLA ELTOS DIZ Kocínova 136 397 01 PÍSEK
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Mikropočítačový soubor SAPI-1.5
Sestava ZPS-8
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce
výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování
uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
Obsah:
- Základní údaje
- Blokové schéma
- Technické parametry
- Provozní údaje
- Popis
- Instalace
- Provoz
- Rozšíření
- Zapojení propojek
- Klíčováni konektorů
- Adresový prostoru pamětí
- Adresový prostoru V/V
- Zatěžovací parametry
- Výkresy sestavení
- Všeobecné údaje
- Provozně technické údaje
LIBEREC
Základní údaje
| Název : | SESTAVA ZPS-8 |
| Výroba : | TESLA LIBEREC s. p. |
| Kateřinská ulice 325 | |
| 461 98 LIBEREC | |
| Prodej : | TESLA LIBEREC s. p. |
| a | |
| TESLA ELTOS s. p. | |
| Dodavatelsko inženýrský závod | |
| pošta 45, schránka 27 | |
| 145 00 PRAHA 4 | |
| Servis : | TESLA ELTOS s. p. |
| Dodavatelsko inženýrský závod | |
| Kocínova 136 | |
| 397 01 PÍSEK | |
| Technické podmínky : | TESLA LIBEREC s. p. |
| TPTE 82-251/89 |
Sestava ZPS-8 je Základní Počítačová Sestava s pořadovým číslem 8 . Je složena z prvků mikropočítačového souboru SAPI-1.5. Představuje základní zapojení řídícího mikropočítače a je určena pro další rozšíření zejména k menším aplikacím, kdy postačí omezený počet desek.
Blokové schéma
obr. 1
Technické parametry
| Napáječi napěti | 220 V +10-15 % stř |
| Frekvence napájecího napěti | 50 Hz ± 5% |
| Maximální příkon | 260 VA |
| Napáječi napěti desek | +5 V ± 5% |
| +12 V ± 5% | |
| -12 V ± 5% | |
| Zvlněni napájecího napěti desek | + 5 V / 50 mV š-š |
| + 12 V / 100 mV š-š | |
| -12 V / 100 mV š-š | |
| Bezpečnostní ustanoveni | ČSN 36 9060 |
| Bezpečnostní třída | I (ČSN 34 1010) |
| Kryti podle ČSN 33 0330 * | IP 30 |
| Stupeň odrušeni podle ČSN 34 2860 | RO 2 |
| Rozměry (Š x V x H) | 490 x 290 x 200 mm |
| Hmotnost | 14 kg |
* (Zaručeno, je-li sestava ZPS-8 včetně připojených systémových periferních zařízeni (zobrazovací jednotka, tiskárna) napájena ze sítě prostřednictvím dodávaného sítového rozvodu ROD-1.)
Provozní údaje
Pracovní podmínky :
Odolnost výrobku vůči vlivu klimatických činitelů je označena skupinou 2 podle ČSN 36 9302 čl. 1.3.1 tj. musí zabezpečit provozuschopnost a vnější vzhled pro:
| Rozsah pracovních teplot | +5 až +40 °C |
| Relativní vlhkost vzduchu | 40 až 80 % při 25 °C |
| Atmosférický tlak | 84 až 107 kPa |
| Prostředí | bez agresivních plynů a par |
Bezpečnostní ustanovení :
Připojená zařízení napájená z rozvodné sítě 220V/50Hz musí splňovat ustanovení ČSN 36 9060 (zejména požadavek na izolační pevnost zkoušenou napětím 3,75 kV).
| Krytí: | IP 00 |
Funkční zkoušky:
Odolnost proti vnějším vlivům je dána ČSN 36 9302 takto :
| mráz | článek 2.4 |
| suché teplo | článek 2.5 |
| vlhké teplo | článek 2.6 |
| chvění | článek 2.10 |
Střední doba mezi poruchami:
| prostředí normální +5 °C až +40 °C | 2 600 hodin |
| prostředí klimatizované +15 °C až +30 °C | 5 900 hodin |
Stanoveno analyticky bez započtení hodnot SDMP jednotky FD 5,25" DS/DD a připojených systémových periferních zařízení.
Popis
Základní počítačová sestava ZPS-8 představuje základ řídicího mikropočítačového systému určeného pro technologické aplikace menšího rozsahu, u kterých postačí maximální počet použitých desek - 7 . Je tvořena skříni, ve které je umístěn rám upevňující jednotlivé funkční bloky souboru SAPI-1.5. Vlastní konstrukční uspořádáni umožňuje volbu celkového provedeni s ohledem na způsob nasazeni takto :
Krytované - pro volné a samostatné použití. Kryt má pouze ochrannou funkci a není nosný. Nelze jej zatěžovat žádnými předměty ani zakrývat větrací otvory.
Vestavné - splňující doporučení ČSN 18 8011 pro 19" stavebnice je možné získat odejmutím krytu. V tomto případě je nutné zaručit předepsané pracovní podmínky vhodným uspořádáním konkrétní aplikace.
Složení sestavy
| V krytovaném rámu jsou umístěny následující prvky : | |
| napájecí zdroj | ZDR-1A |
| systémová sběrnice | SBK-1/7 |
| deska procesoru | PKT-1 |
| deska paměti RWM a obvodů sériového kanálu | RSW-1 |
| deska řadiče floppy disků | MFC-1A |
| deska řadiče barevného semigraf. displeje | DBS-1A |
| propojovací kabel mezi MFC-1A a FD | KB-30 |
| jednotka floppy disku 5,25" DS/DD | |
Popis jednotlivých výše uvedených prvků je uveden v příslušných návodech k obsluze a užití, které jsou součástí uživatelské dokumentace dodávané se zařízením.
Instalace
Instalaci může provádět pracovník poučený podle §5 vyhlášky 50/78 Sbírky.
Při uvádění výrobku do provozu bezprostředné po dopravě je nutné zajistit vyrovnání teploty zabalené sestavy s teplotou provozního prostředí a zabránit tak vzniku orosení.
Na deskách v sestavě jsou použity elektrostaticky citlivé prvky. Z ochranných důvodů je nutné i při manipulaci s nimi dodržovat zásady práce s těmito součástkami - například podle oborové normy TESLA NT 8551.
Veškeré manipulace s prvky sestavy nesouvisející s běžným provozem je nutné provádět ve vypnutém stavu. Zejména je zakázáno připojování desek ke sběrnici a periferních zařízení k deskám za provozu.
Při vlastní instalaci postupovat takto :
Sestavu vyjmout z obalu a překontrolovat, zda nedošlo k poškození při přepravě. Přepravní obaly včetně polystyrénové výplně uschovat.
U rozbalené sestavy odejmout přední panel a držáky desek. U jednotlivých prvků zkontrolovat výrobní čísla s údaji na záručním listu.
Desky opětné vložit do rámu a upevnit. K deskám připojit kabely od periferních zařízení - k desce PKT-1 klávesnici a tiskárnu, k desce RSW-1 sériovou linku, k desce DBS-1A zobrazovací jednotku a k desce MFC-1A jednotku floppy disku. Kabely zajistit sponou. Připevnit čelní panel.
Se sestavou je dodáván rozvod sítového napájení, který obsahuje zásuvky pro připojeni systémových periférií. Proto je nutné vlastní sestavu a základní přídavná zařízení (monitor, tiskárna) napájet z tohoto rozvodu. Vnitřní součástí rozvodu jsou i odrušovací prvky umožňující dosažení požadovaného stupně odrušení.
Není vhodné, aby ze stejného místa sítového napájení 220V/50HZ byly zároveň napájeny sestava mikropočítače a zařízení produkující silné rušivé impulsy a elektromagnetické pole.
Kabely k připojení klávesnice, tiskárny a sériové linky nejsou součástí dodávky sestavy ZPS-8. Tyto kabely se dodávají s dodávanými periferními zařízeními na zvláštní objednávku. Při použití jiných jednotek je nutné navrhnout je podle popisu uvedeného u jednotlivých desek. K jejich výrobě jsou určeny přiložené konektory a krytky. Stejně tak i jiné provedení kabelu k mechanice floppy disku je ponecháno na uživateli.
Poznámky uživatele k instalaci sestavy ZPS-8
Provoz
Obsluhu kompletně sestaveného a zakrytovaného systému může provádět pracovník seznámený podle par.3 vyhlášky 50/78 Sbírky.
Sestava musí být provozována v povoleném rozsahu hodnot pracovních podmínek - zejména pracovních teplot. Nesmí docházet k omezováni volného proudění vzduchu kolem desek.
Při uvádění systému do provozu postupovat následujícím způsobem :
Do jednotky floppy disku vložit disketu s příslušným programovým vybavením tak, aby výřez na obalu diskety směřoval k indikační LED na panelu jednotky FD. Jednotku uzavřít.
Zapnout jednotlivá periferní zařízení.
Zapnout sítový vypínač sestavy ZPS-8.
Vlastní činnost sestavy je řízena použitým programovým vybavením. Dodávaný operační systém CPM splňuje standardní požadavky verze 2.2 s rozšířením speciální službou pro ovládání barevného semigrafického displeje. Popis programového vybavení a způsobu jeho využití je uveden v dodávané průvodní dokumentaci.
Způsob programování jednotlivých desek souboru SAPI-1 je popisován v dodávané průvodní dokumentaci.
Způsob obsluhy a údržby připojovaných periferních zařízení je uváděn v průvodní dokumentaci dodávané s těmito výrobky a je pro ně závazný. Parametry platné pro prvky a sestavy SAPI-1.5 se na tato zařízení nevztahuji.
Rozšíření
Sestavu ZPS-8 je možné rozšířit dalšími deskami souboru SAPI-1.5 a SAPI-1 až do celkového obsazení sběrnice. K rozšiřování je možné použít libovolné technicky vyhovující desky souborů.
Rozšiřující desky jiných výrobců nebo vyráběné přímo uživatelem musí respektovat základní mechanické a elektrické parametry systému.
Rozšíření nesmí způsobit překročení povoleného odběru z napájecího zdroje ZDR-1A.
Je nutné respektovat provozní parametry sběrnice zejména zatížení jednotlivých signálů.
K upevnění jednotlivých rozšiřujících desek jsou dodávány držáky 6XV 825 52. Tyto je možné samostatně objednávat.
PŘI ROZŠIŘOVÁNÍ SYSTÉMU JE NUTNÉ DODRŽOVAT USTANOVENÍ ČSN 36 9060 !
Poznámky uživatele k rozšíření sestavy ZPS-8
Zapojení propojek
Dodávané provedení
Deska PKT-1
| propojka | spojeno | význam |
| XT1 | 1-2, 3-4 | signály MAP1,2 na sběrnici |
| XT2 | 10-12-13 | paměť EPROM typ 2716 |
| XT3 | 6-7 | blokování paměti řízeno BOOT |
| XT4 | 20-21 | vkládání TW řízeno RDY |
| XT5 | 24-25 | taktovací kmitočet 2 MHz |
Deska RSW-1
| propojka | spojeno | význam |
| XT1 | 0-2,5-6,8-9 | výběr paměti řízen signálem MAP2 |
| XT3 | 13-14 | signál INT0 přiveden na sběrnici |
Deska MFC-1A
Neobsahuje žádné propojky.
Deska DBS-1A
| propojka | spojeno | význam |
| XT1 | 1-2, 3-4 | dekodér adres řízen MAP1,2 |
| XT1,XT4 | 6-7,19-20 | adresa paměti B000-BFFF (hex) |
| XT2,XT3 | 10-42,12-17 | adresa reg. řadiče E0, E1 (hex) |
| XT5 | 27-28 | znak. paměť 2732, 1 banka znaků |
| XT6 | 34-35 | monochrom. výstup: černá-bilá |
| XT7 | 37-38 | 64 znaků na řádku |
Uvedené zapojení propojek platí pro dodávané programové vybavení - operační systém CPM v2.2 .
Změny provedené uživatelem
Deska PKT-1
| propojka | spojeno | význam |
Deska RSW-1
| propojka | spojeno | význam |
Deska DBS-1A
| propojka | spojeno | význam |
Klíčování konektorů
Klíčování V/V konektorů systémových desek
| deska | konektor | význam | klíč |
| PKT-1 | XP2 | připojení klávesnice | F3 |
| PKT-1 | XP3 | připojení tiskárny | C6 |
| RSW-1 | XP2 | připojení sériového kanálu | A1 |
| MFC-1A | XP2 | připojení jednotky FD | A5 |
| DBS-1A | XP2 | připojení zobrazovací jedn. | A4 |
Klíčování V/V konektorů rozšiřujících desek
| deska | konektor | význam | klíč |
Adresový prostor pamětí
obr. 2
Adresy paměťových bloků 0 až 63 (hexadecimálně)
| č.bloku | rozsah | adres | č.bloku | rozsah | adres | ||
| 00 | 0000 | - | 03FF | 01 | 0400 | - | 07FF |
| 02 | 0800 | - | 0BFF | 03 | 0C00 | - | 0FFF |
| 04 | 1000 | - | 13FF | 05 | 1400 | - | 17FF |
| 06 | 1800 | - | 1BFF | 07 | 1C00 | - | 1FFF |
| 08 | 2000 | - | 23FF | 09 | 2400 | - | 27FF |
| 10 | 2800 | - | 2BFF | 11 | 2C00 | - | 2FFF |
| 12 | 3000 | - | 33FF | 13 | 3400 | - | 37FF |
| 14 | 3800 | - | 3BFF | 15 | 3C00 | - | 3FFF |
| 16 | 4000 | - | 43FF | 17 | 4400 | - | 47FF |
| 18 | 4800 | - | 4BFF | 19 | 4C00 | - | 4FFF |
| 20 | 5000 | - | 53FF | 21 | 5400 | - | 57FF |
| 22 | 5800 | - | 5BFF | 23 | 5C00 | - | 5FFF |
| 24 | 6000 | - | 63FF | 25 | 6400 | - | 67FF |
| 26 | 6800 | - | 6BFF | 27 | 6C00 | - | 6FFF |
| 28 | 7000 | - | 73FF | 29 | 7400 | - | 77FF |
| 30 | 7800 | - | 7BFF | 31 | 7C00 | - | 7FFF |
| 32 | 8000 | - | 83FF | 33 | 8400 | - | 87FF |
| 34 | 8800 | - | 8BFF | 35 | 8C00 | - | 8FFF |
| 36 | 9000 | - | 93FF | 37 | 9400 | - | 97FF |
| 38 | 9800 | - | 9BFF | 39 | 9C00 | - | 9FFF |
| 40 | A000 | - | A3FF | 41 | A400 | - | A7FF |
| 42 | A800 | - | ABFF | 43 | AC00 | - | AFFF |
| 44 | B000 | - | B3FF | 45 | B400 | - | B7FF |
| 46 | B800 | - | BBFF | 47 | BC00 | - | BFFF |
| 48 | C000 | - | C3FF | 49 | C400 | - | C7FF |
| 50 | C800 | - | CBFF | 51 | CC00 | - | CFFF |
| 52 | D000 | - | D3FF | 53 | D400 | - | D7FF |
| 54 | D800 | - | DBFF | 55 | DC00 | - | DFFF |
| 56 | E000 | - | E3FF | 57 | E400 | - | E7FF |
| 58 | E800 | - | EBFF | 59 | EC00 | - | EFFF |
| 60 | F000 | - | F3FF | 61 | F400 | - | F7FF |
| 62 | F800 | - | FBFF | 63 | FC00 | - | FFFF |
Poznámky uživatele k využití pamétového prostoru
Adresový prostor V/V
obr. 3
Poznámky uživatele k využiti prostoru V/V
Zatěžovací parametry
Přípustné zatíženi sběrnicových signálů při použití desky PKT-1 (výběr sledovaných řidicich signálů volí uživatel)
| poz. | deska | D0-D7 | A0-A7 | A8-A15 | řídící signály |
| 1 | |||||
| 2 | |||||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 6 | |||||
| 7 |
| A0 až A15, D0 až D7 | 24 mA (L) | 2,6 mA (H) |
| MR, MW, IOR, IOW, M1, INTA, REF, RES | 32 mA (L) | 1,6 mA (H) |
| MAP1/2, STSB, Φ2 ,HLDA, BOOT | 8 mA (L) | 0,4 mA (H) |
Přípustné zatíženi napájecího zdroje
| poz. | deska | +5 V | +12 V | -5 V | -12 V | +15 V | -15 V |
| 1 | |||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
| 6 | |||||||
| 7 | |||||||
| max.Odběry: | Σ=8A | Σ=2A | Σ=0,8A | Σ=0,5A | Σ=0,5A | Σ=0,5A | |
Není-li odběr ze zdroje +5 V vyšší než 5 A je možné zdroj +12 V zatížit proudem až 4 A.
Výkresy sestavení
obr. 4
obr. 5
Všeobecné údaje
Zkoušky u výrobce:
Výrobce provádí typové, kontrolní, informační i dílčí zkoušky pro ověření vlastnosti výrobku v mezních pracovních podmínkách a pro regulaci kvality práce v průběhu výrobního procesu. Metodika a rozsah těchto zkoušek jsou dány interními předpisy, které konkretizují ustanovení státních, oborových a podnikových norem.
Záruka :
Výrobce ručí za jakost výrobku po dobu uvedenou na záručním listě.
Balení :
Sestava je balena do krabice z vícevrstvé lepenky, uvnitř které je obložena deskami z pěnového polystyrenu. Spolu se sestavou je v krabici umístěno i dodávané příslušenství a průvodní dokumentace. Odrušovací rozvod ROD-1 je zabalen obdobným způsobem v samostatné krabici.
Doprava :
Výrobek se přepravuje v dodávaném obalu chráněn před vlivy povětrnosti a agresivních látek všemi druhy krytých přepravních prostředků. Při přepravě nesmí docházet k hrubým otřesům. Klimatické podmínky při dopravě jsou určeny podle ČSN 36 9302 čl.1.8.1 to je :
| rozsah teplot | -40 °C až +50 °C |
| relativní vlhkost vzduchu | 95 % při 30 °C |
Skladování :
Skladovací prostor musí být suchý, dobře větraný, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí +5 °C až +40 °C a relativní vlhkost maximálně 85 % . Výrobky musí být skladovány v neporušeném obalu (ČSN 36 9302 čl. 1.9.4).
Údržba :
Zařízení neobsahuje žádné nastavovací prvky. Údržba spočívá v občasné kontrole mechanického stavu desky a součástek na ní osazených, případně odstraňování usazeného prachu odsáváním.
Je dovoleno vyměňovat sítovou pojistku (pouze při vypnutém napájecím zdroji).
Servis :
Záruční a běžné opravy výrobku zajišťuje TESLA ELTOS. Při poruše je nutné zaslat výrobek zabalený v přepravním obalu na adresu
| TESLA ELTOS DIZ | |
| Kocínova 136 | |
| 397 01 | PÍSEK |
Pro větší odebíraná množství si může odběratel dohodnout s výrobcem jinou formu zajišťování servisní činnosti.
Provozně technické údaje
Datum dne uvedení výrobku do provozu : _____________
Údaje o reklamacích : datum, obsah reklamace, opatření
Údaje o provozu : termín od-do, způsob práce, doba práce
Technická obsluha : datum, prováděné práce, technický stav
Závady při provozu : datum, charakteristika závady, příčina
Opravy, konstrukční změny : datum, popis, výsledný stav
Mikropočítačový soubor SAPI-1.5
Sestava ZPS-8
Výrobce si vyhrazuje v rámci technického rozvoje a dalšího vývoje zařízení provádět změny sloužící ke zlepšení funkce výrobku. Z tohoto důvodu se nemusí všechny údaje v textu a všechna vyobrazení zcela shodovat s dodávaným zařízením.
Uživatelská dokumentace je duševnim majetkem firmy TESLA LIBEREC. Rozmnožování podléhá souhlasu výrobce. Nerespektování uvedené podmínky, případně jiné zneužití dokumentace může být soudně stíháno.
(C) TESLA LIBEREC 1990
