Deska DTO-1 je určena pro připojení k desce BWP-1 kdy spolu tvoří základ pro tester číslicových integrovaných obvodů, obsluhováno pomocí programu IOT. Propojení mezí BWP-1 a DTO-1 je 1:1 aneb jde použit například 2x kabel KB-01.

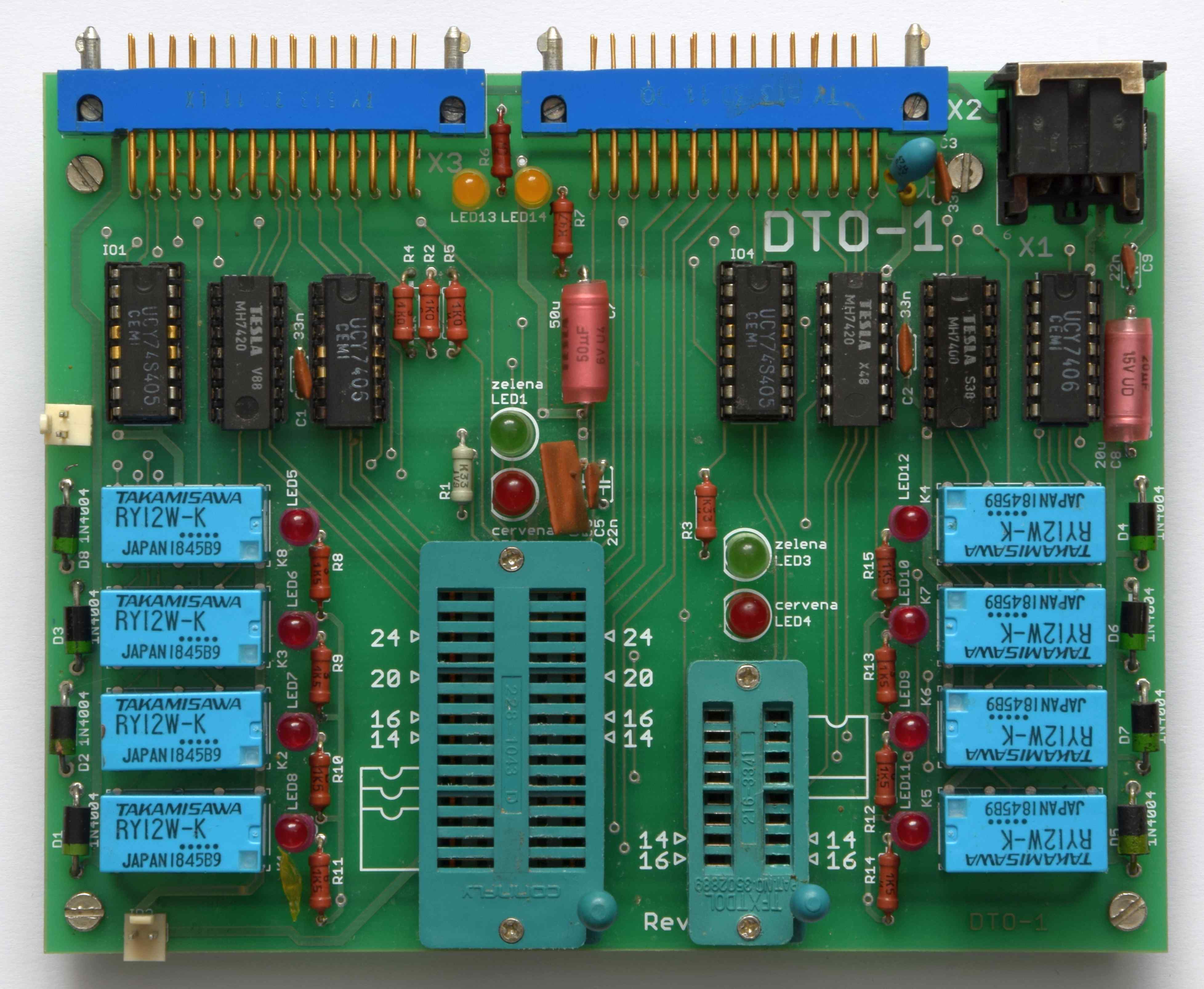

DTO-1 aneb Deska Testovaných Obvodů je určena pro připojování testovaných obvodů v pouzdrech DIL 14, 16, 20 a 24 s napájením v protilehlých rozích (ZIF28). A obvodů v pouzdrech DIL 14 a 16 s napájením na protilehlých stranách uprostřed pouzdra (ZIF16). Kdy v patici ZIF28 se obvody umisťují k spodní hraně patice a u ZIF16 k horní straně patice. Dané uspořádání vzniklo ze snahy mít co nejjednodušší zapojení připínání napájení. Připínání napájení je řešeno pomocí relé s přepínacím kontaktem.
K ovládání relé slouží pomocné signály Px kdy P0 a P1 vybírají jednu ze 4 variant napájení pro danou ZIF patici, P2 vybírá ZIF28, P3 vybírá ZIF16 a P5 přepíná z indikace pomocí zelné svítivky aneb LED nad paticí určené k testování IO a připojením napájením a indikací pomocí červené svítivky aneb LED nad paticí při testování.
Je použito celkem 8 relé (K1 až K8) kdy K8 je ovládáno signálem P5 a připíná +5V k napájení ZIF28 pro DIL 24 a relé K1 až K5. Relé K1 a K3 připínají napětí pro DIL14 (K1), DIL16 (K2) a DIL20 (K3) v patici ZIF28. Relé K4 až K7 připínají napájecí napětí pro ZIF16 kdy K4 a K5 +5V a K6 a K7 0V. Sepnutí jednotlivých relé je indikováno pomocí červené svítivky aneb LED vedle relé.
Napájení DTO-1 je řešeno přes DIN 5(7) konektor kdy je použito +5V pro napájení logiky a testovaných obvodů a +12V pro napájení relé. Na DTO-1 jsou ještě umístněné dva pomocné napájecí konektory JP1 a JP2 kdy na JP1 je trvale přítomno napájení a na JP2 jen přítomno nakájení jen tehdy pokut je sepnuto napájení do patic ZIF.
Rozpiska součástek
Integrované obvody - TTL
1 | IO6 | 7400 |
2 | IO3, IO7 | 7406 |
2 | IO2, IO5 | 7420 |
2 | IO1, IO4 | 3205 / 74138 |
polovodiče
8 | D1 - D8 | 1N4004 / KY130/80 | |
2 | LED1, LED3 | 5mm | zelena |
2 | LED2, LED4 | 5mm | cervena |
8 | LED5 - LED12 | 3mm/4mm | cervena |
2 | LED13, LED14 | 3mm/4mm | žluta |
Kondenzátory
3 | C1 - C3 | 33n | keramický |
1 | C4 | 150 | keramický |
2 | C5, C9 | 22n | keramický |
1 | C6 | 47u | elektrolytický |
1 | C7 | 50u AXIAL | elektrolytický |
1 | C8 | 20u AXIAL | elektrolytický |
odpory
2 | R1, R3 | 330R |
1 | R7 | 470R |
3 | R2, R4, R5 | 1k |
9 | R6, R8 - R15 | 1k2 |
ostatní
1 | X1 | DIN5(7)F | DPS90 |
2 | X2, X3 | TY513 30 11 nebo TY 527 30 11 | klíč F3 |
1 | ZIF16 | TEXTOOL16 | patice s nulovou silou |
1 | ZIF24 | TEXTOOL28 | patice s nulovou silou |
8 | K1 - K8 | TAGAMISAWA RY12W-K | signálové relé |
2 | JP1, JP2 | jumper 1x2 |
Zapojení konektoru X1
č. | signál | typ |
1 | +12V | NAP |
2 | 0V | NAP |
3 | +5V | NAP |
4 | nz | |
5 | sběrnice | snímání |
(6) | nz | |
(7) | nz |
Typ signálu: | snímání | zpětný vodič pro +5V |
NAP | napájení |
Zapojení konektoru X2
č. | signál | význam | typ | č. | signál | význam | typ | |
1 | 0V | zem | NAP | 2 | P1-IO6 | port P1 | I/O | |
3 | 0V | zem | NAP | 4 | P1-IO5 | port P1 | I/O | |
5 | 0V | zem | NAP | 6 | P1-IO4 | port P1 | I/O | |
7 | 0V | zem | NAP | 8 | P1-IO3 | port P1 | I/O | |
9 | 0V | zem | NAP | 10 | P1-IO2 | port P1 | I/O | |
11 | 0V | zem | NAP | 12 | P1-IO1 | port P1 | I/O | |
13 | 0V | zem | NAP | 14 | P1-IO0 | port P1 | I/O | |
15 | 0V | zem | NAP | 16 | P0-IO7 | port P0 | I/O | |
17 | 0V | zem | NAP | 18 | P0-IO6 | port P0 | I/O | |
19 | 0V | zem | NAP | 20 | P0-IO5 | port P0 | I/O | |
21 | 0V | zem | NAP | 22 | P0-IO4 | port P0 | I/O | |
23 | 0V | zem | NAP | 24 | P0-IO3 | port P0 | I/O | |
25 | 0V | zem | NAP | 26 | P0-IO2 | port P0 | I/O | |
27 | 0V | zem | NAP | 28 | P0-IO1 | port P0 | I/O | |
29 | 0V | zem | NAP | 30 | P0-IO0 | port P0 | I/O |
Typ signálu: | I/O | obousměrný |
NAP | napájení |
Zapojení konektoru X3
č. | signál | význam | typ | č. | signál | význam | typ | |
1 | 0V | zem | NAP | 2 | P2-IO7 | port P2 | I/O | |
3 | 0V | zem | NAP | 4 | P2-IO6 | port P2 | I/O | |
5 | 0V | zem | NAP | 6 | P2-IO5 | port P2 | I/O | |
7 | 0V | zem | NAP | 8 | P2-IO4 | port P2 | I/O | |
9 | 0V | zem | NAP | 10 | P2-IO3 | port P2 | I/O | |
11 | 0V | zem | NAP | 12 | P2-IO2 | port P2 | I/O | |
13 | 0V | zem | NAP | 14 | P2-IO1 | port P2 | I/O | |
15 | 0V | zem | NAP | 16 | P2-IO0 | port P2 | I/O | |
17 | 0V | zem | NAP | 18 | P0 | řídící registr | IN | |
19 | 0V | zem | NAP | 20 | P1 | řídící registr | IN | |
21 | 0V | zem | NAP | 22 | P2 | řídící registr | IN | |
23 | 0V | zem | NAP | 24 | P3 | řídící registr | IN | |
25 | 0V | zem | NAP | 26 | P4 | řídící registr | IN | |
27 | 0V | zem | NAP | 28 | P5 | řídící registr | IN | |
29 | 0V | zem | NAP | 30 | P1-IO7 | port P1 | I/O |
Typ signálu: | IN | vstupní |
I/O | obousměrný | |
NAP | napájení |
Zapojení konektoru JP1 a JP2
č. | signál | typ |
1 | 0V | NAP |
2 | +5V | NAP |
Typ signálu: | NAP | napájení |
Zapojení patic ZIF
ZIF28
D D D D D D D D I I I I I I I I L L L L L L L L 2 2 1 1 1 1 2 2 4 0 6 4 ZIF 28 4 6 0 4 . . . . +--\/--+ . . . . ( . . . . = 1 28= . . . . P1-7) (PR-4 . . . . = 2 27= . . . . P3-7) P2-0 1 . . . = 3 26= . . . 24 VCC P2-1 2 . . . = 4 25= . . . 23 P2-6 P2-2 3 1 . . = 5 24= . . 20 22 P2-5/VCC P2-3 4 2 . . = 6 23= . . 19 21 P2-4 P0-O 5 3 1 . = 7 22= . 16 18 20 P1-7/VCC P0-1 6 4 2 1 = 8 21= 14 15 17 19 P1-6/VCC P0-2 7 5 3 2 = 9 20= 13 14 16 18 P1-5 P0-3 8 6 4 3 =10 19= 12 13 15 17 P1-4 P0-4 9 7 5 4 =11 18= 11 12 14 16 P1-3 P0-5 10 8 6 5 =12 17= 10 11 13 15 P1-2 P0-6 11 9 7 6 =13 16= 9 10 12 14 P1-1 GND 12 10 8 7 =14 15= 8 9 11 13 P1-0 +------+
ZIF16
D D D D I I I I L L L L 1 1 1 1 6 4 ZIF 16 4 6 . . +--\/--+ . . P0-O 1 1 = 1 16= 14 16 P1-7 P0-1 2 2 = 2 15= 13 15 P1-6 P0-2 3 3 = 3 14= 12 14 P1-5 P0-3/VCC 4 4 = 4 13= 11 13 P1-4/GND P0-4/VCC 5 5 = 5 12= 10 12 P1-3/GND P0-5 8 6 = 6 11= 9 11 P1-2 P0-6 7 7 = 7 10= 8 10 P1-1 P0-7 8 = 8 9= 9 P1-0 +------+

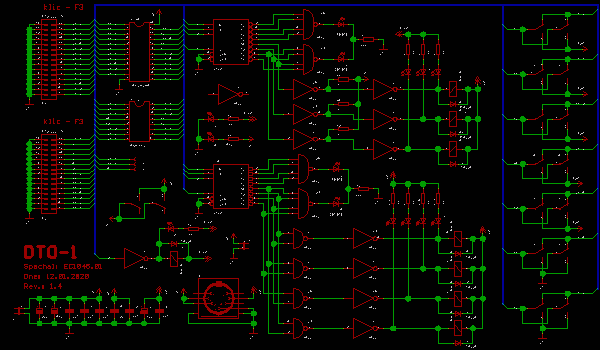

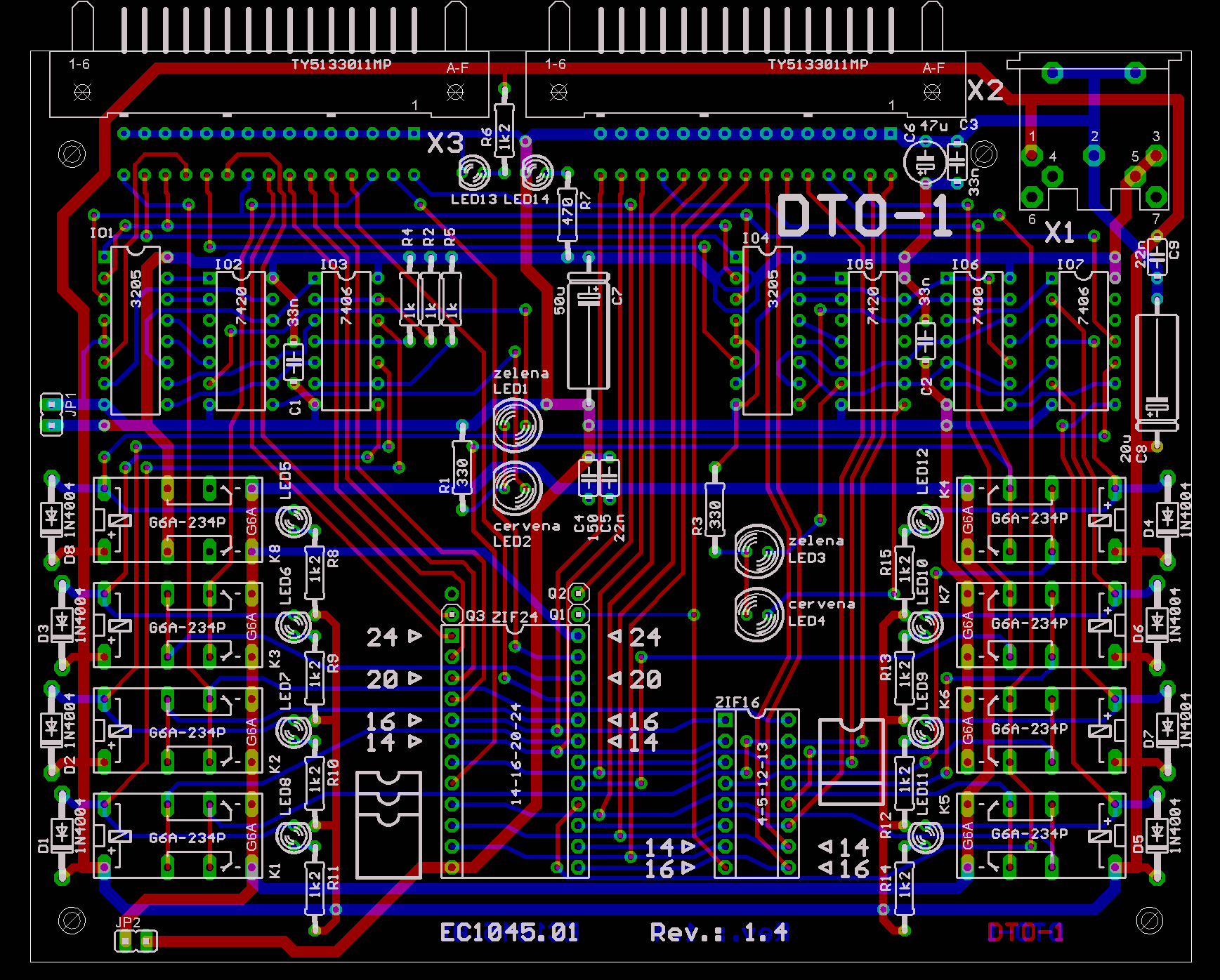

Schéma DTO-1 a černobílá verze ZDE.

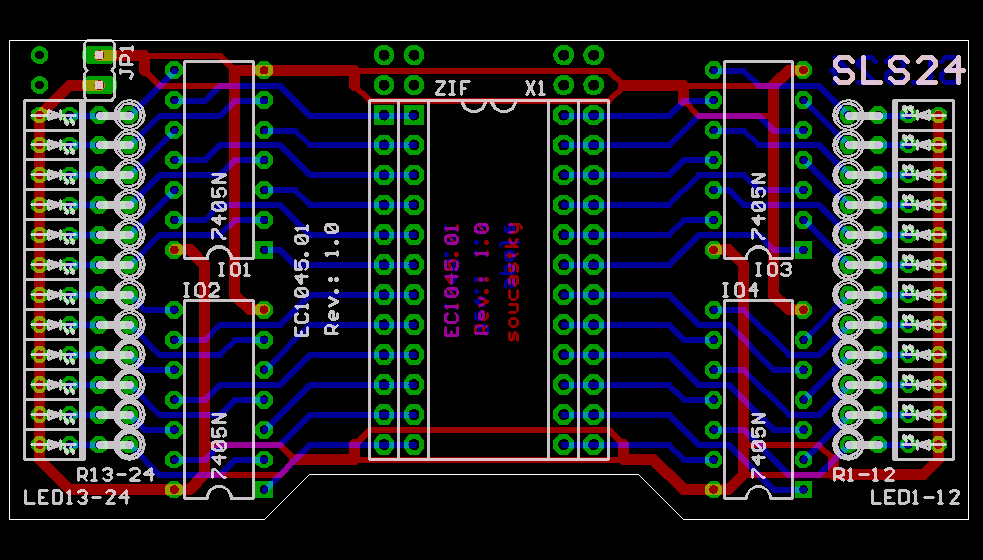

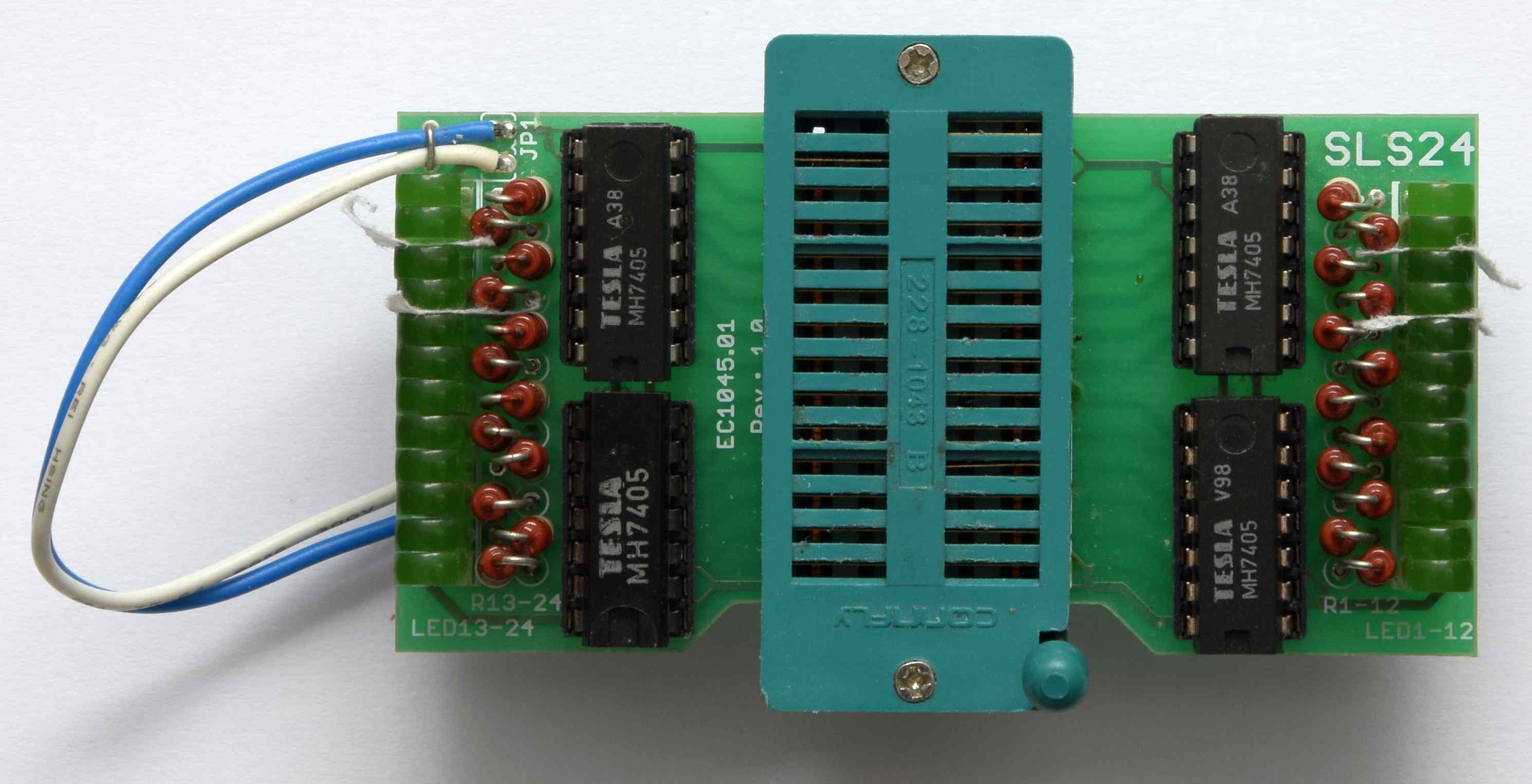

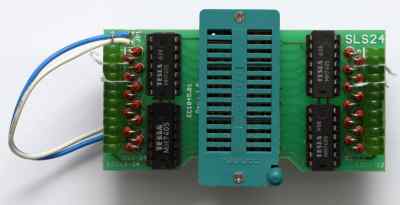

SLS-24 vychází ideově z SLS 01 kdy původní SLS se nasazovala přímo na DIL14 nebo DIL 16 a umožňovala zobrazení logických stavů na IO, SLS-24 je určena k nasazení do ZIF28 na DTO-1 a obsahuje patici ZIF28 pro testované IO. logický stav se zobrazuje do DIL24, napájení je řešeno na rozdíl od SLS01 externě a připojuje se k JP2 na DTO-1.

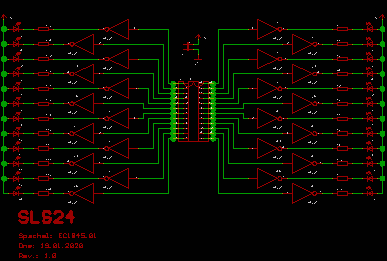

Schéma SLS-24 a černobílá verze ZDE.

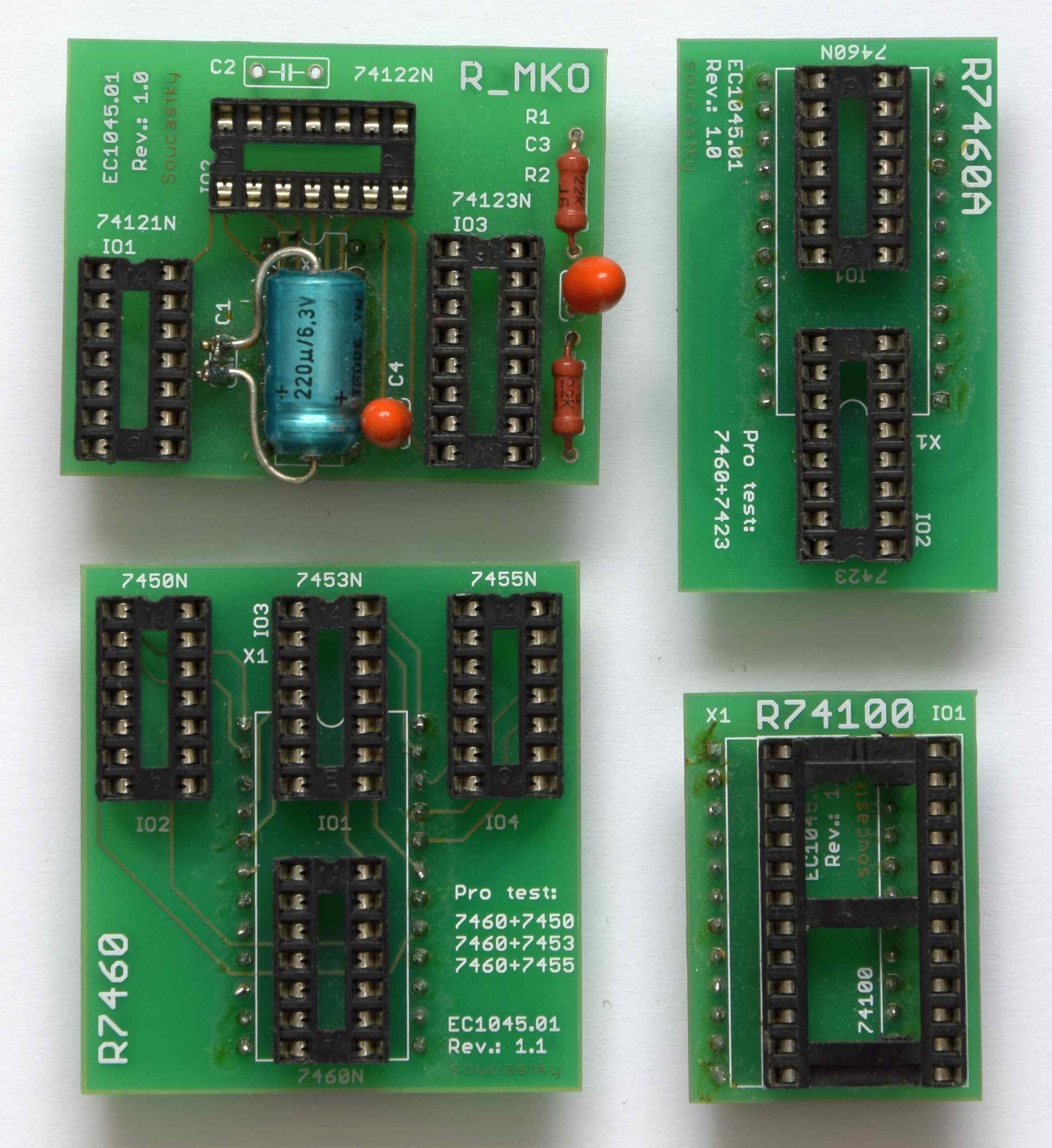

Vzhledem k vlastnostem desky BWP-1 u které nelze nastavit třetí stav, aby se daly testovat, i obvody které mají na některých vývodech nestandardní signály případně připojené diskrétní součástky. Případně mít možnost testovat obvody s napájením, které nelze dosáhnout pomocí DTO-1 vzniklo několik redukcí.

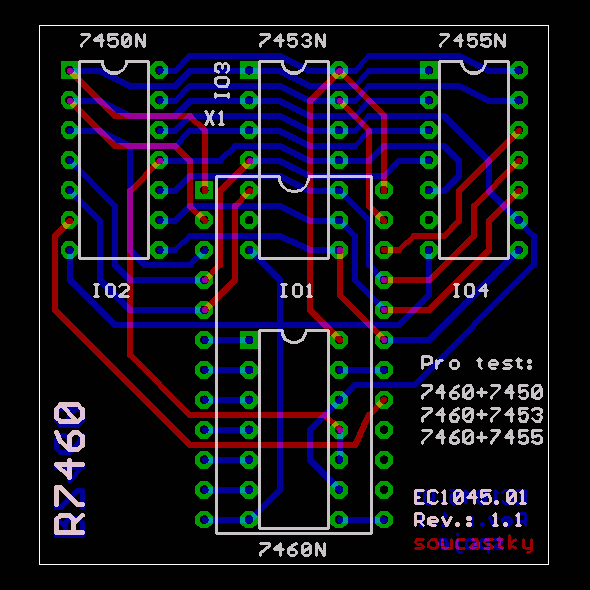

Redukce R7460 je určena pro test obvodů 7450, 7453 a 7455 nebo s expandérem 7460 a to 7460+7450, 7460+7453 a 7460+7455. Současně jde testovat jen jeden z obvodů (7450, 7453 a 7455) případně jen jeden z obvodů (7450, 7453 a 7455) s expandérem 7460.

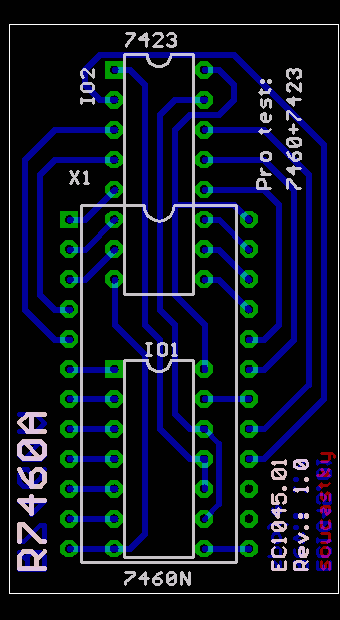

Redukce R7460A je určená pro testování obvodů 7423 nebo s expandérem 7460 tj. 7423+7460.

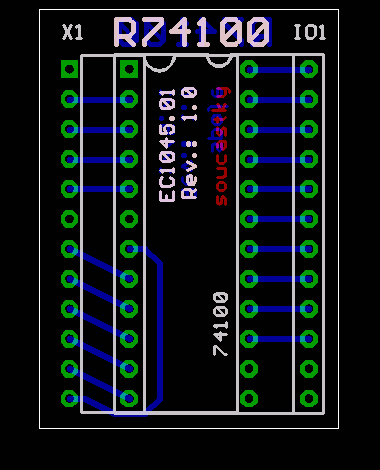

Obvod 74100 má nestandardní umístnění napájení 0V kdy R74100 upravuje napájení tak aby odpovídalo pro DIL24

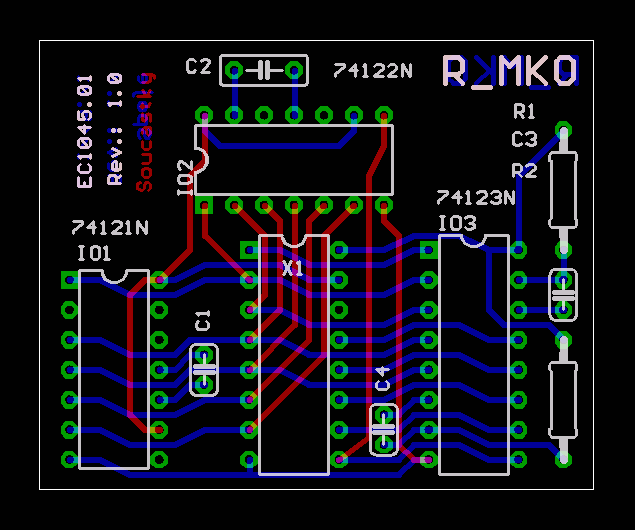

Redukce R_MKO je určená pro test monostabilních klopných obvodu 74121, 74122 a 74123. Na redukci jsou umístěny i pasivní součástky tj. odpory a kondenzátory pro potřebu úplného testu. Na jednou jde testovat jen jeden obvod z 74121, 74122 a 74123.
|
|
|
|
![]() Schéma R_MKO a černobílá verze ZDE. | ||
| ||||||
