OBR-16(C)

K desce OBR-16(C) nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Stručný popis.

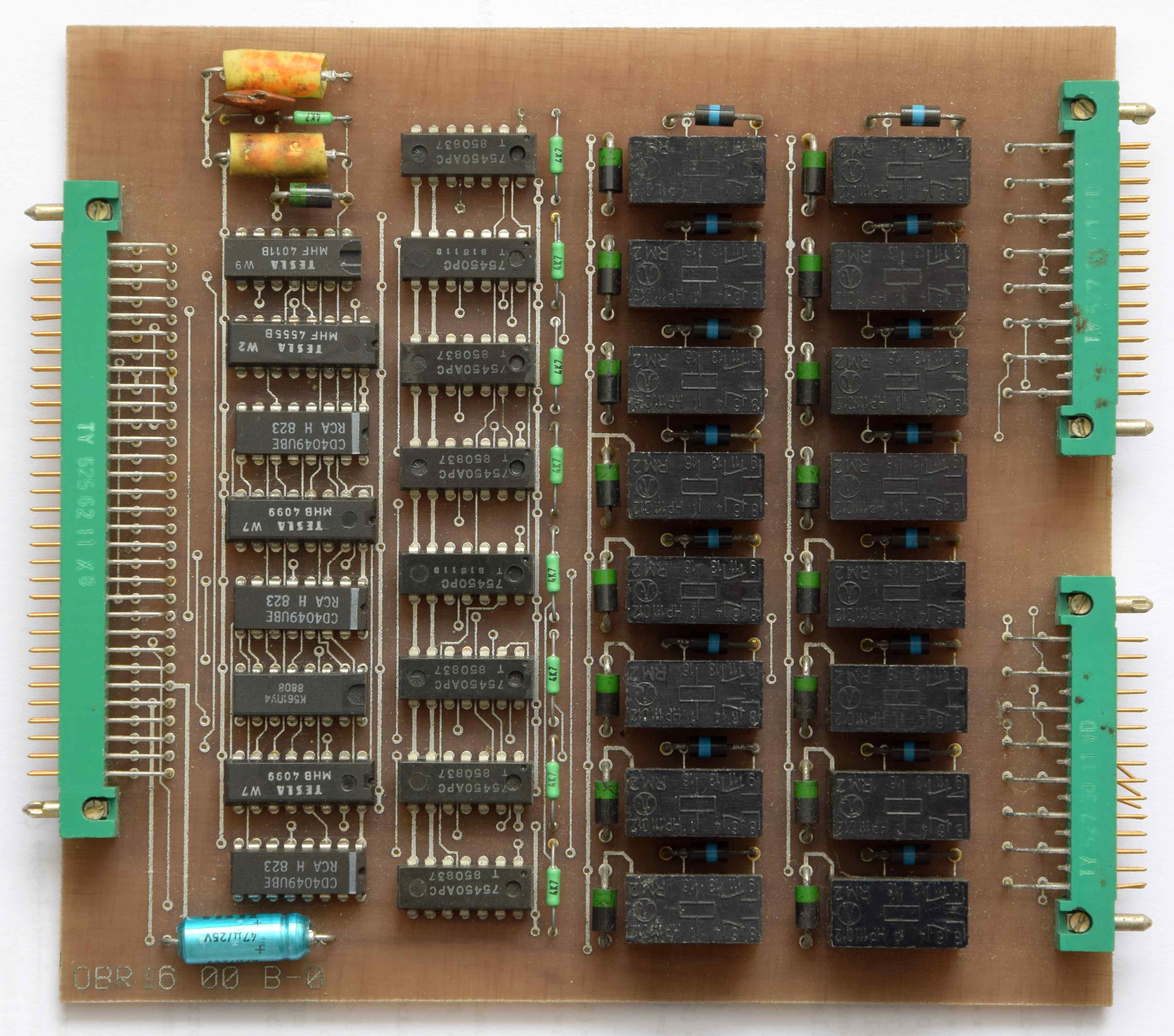

Jde o desku do systému VVS-1 (Vstupně Výstupní Systém) a je postavená na CMOS obvodech. U desek do VVS-1 je v názvu desky zakódovaná základní funkcionalita desky. Zde to znamená O-výstupní digitální deska, B-bitový výstup, R-reléový kontakt. Na desce je celkem 16 relé s přepínacím kontaktem. Správně by měla být deska označena jako OBR-16C aneb to „C“ na konci znamená CMOS a tím se rozlišují desky do systému VVS-1, deska se osazuje do sběrnice VVB-1C v jednotce JVV-1C.

Na DPS je nádherně vidět že je vytvořena pomocí AUTOROUTEREM, aneb někomu se nechtělo dělat návrh DPS ručně.

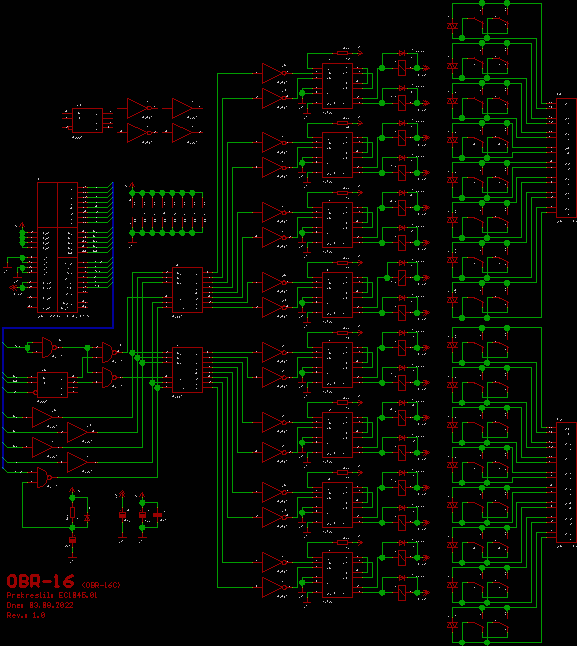

Schéma OBR-16(C) a černobílá verze ZDE.

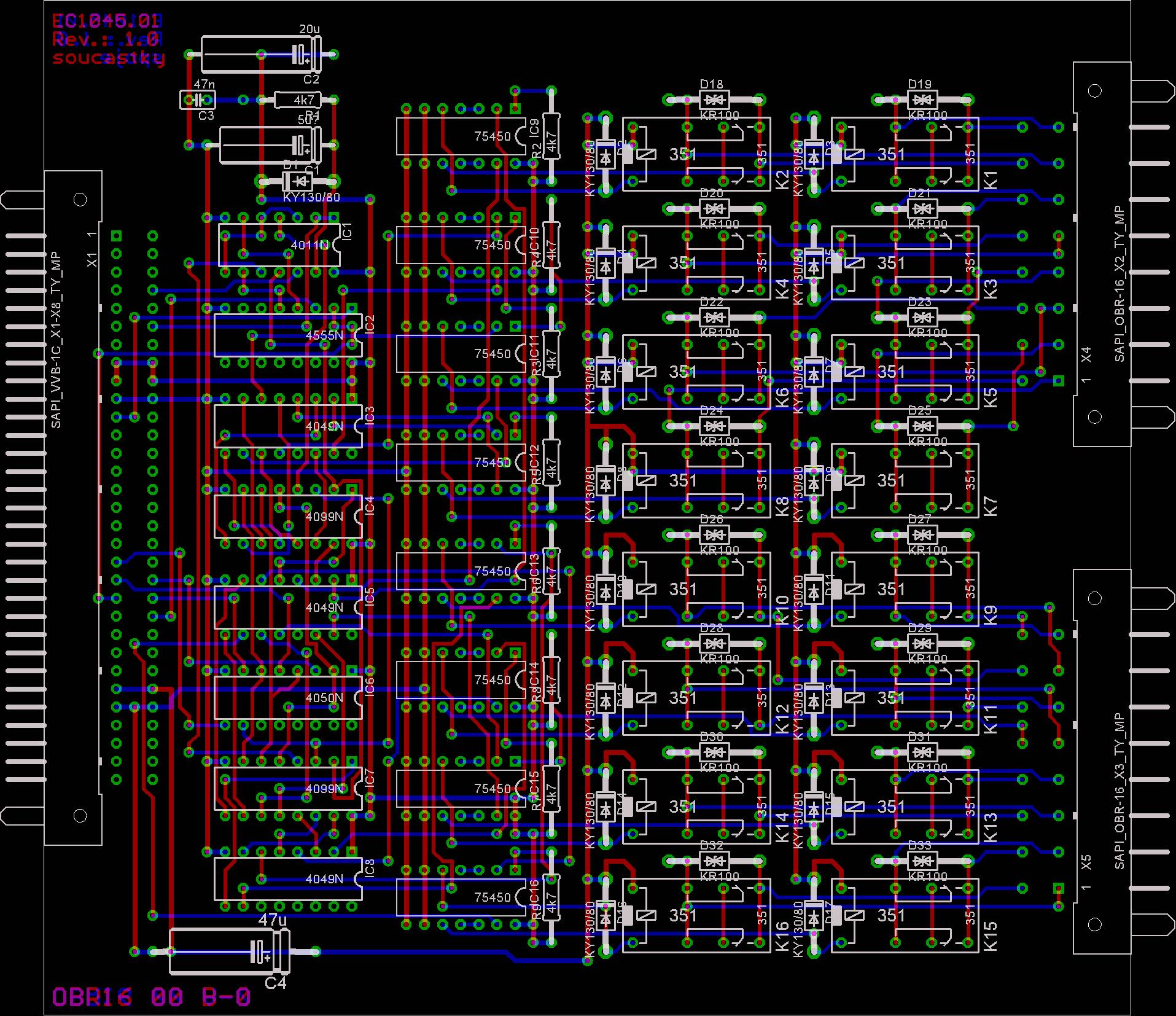

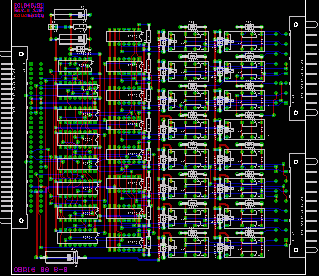

DPS OBR-16(C)
