8 bity / SAPI-1 / Technické prostředky / S50.1/116-24

S50.1/116-24

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

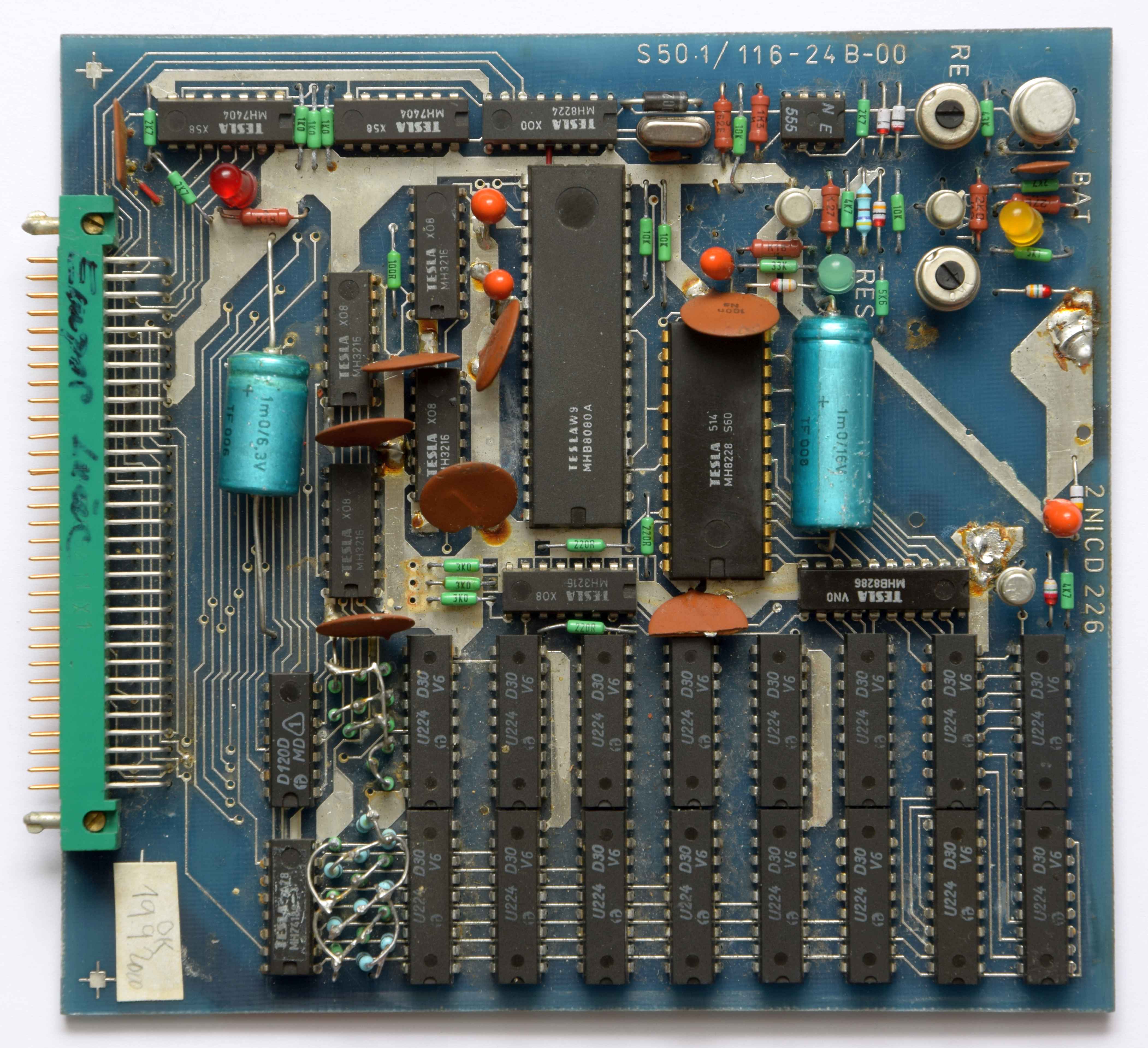

Jde o procesorovou desku s CPU 8080A pro pasivní sběrnici a osazenou 8KB zálohované SRAM. Zálohování a reset je řešen pomocí diskrétních obvodů včetně dobíjení NiCd akumulátoru pro zálohování SRAM.

SRAM je adresovaná v rozsahu E000H až FFFFH.

S50.1/96-24, S50.1/101-24, S50.1/116-24, plus další desky byli součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

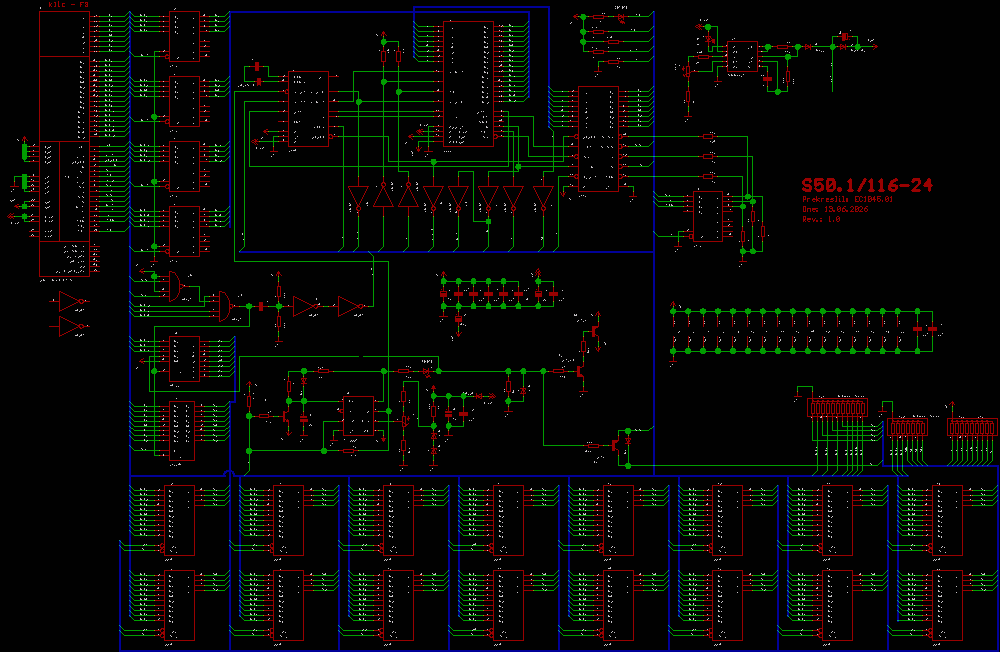

Schéma S50.1/116-24 a černobílá verze ZDE.

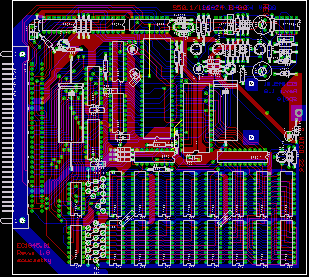

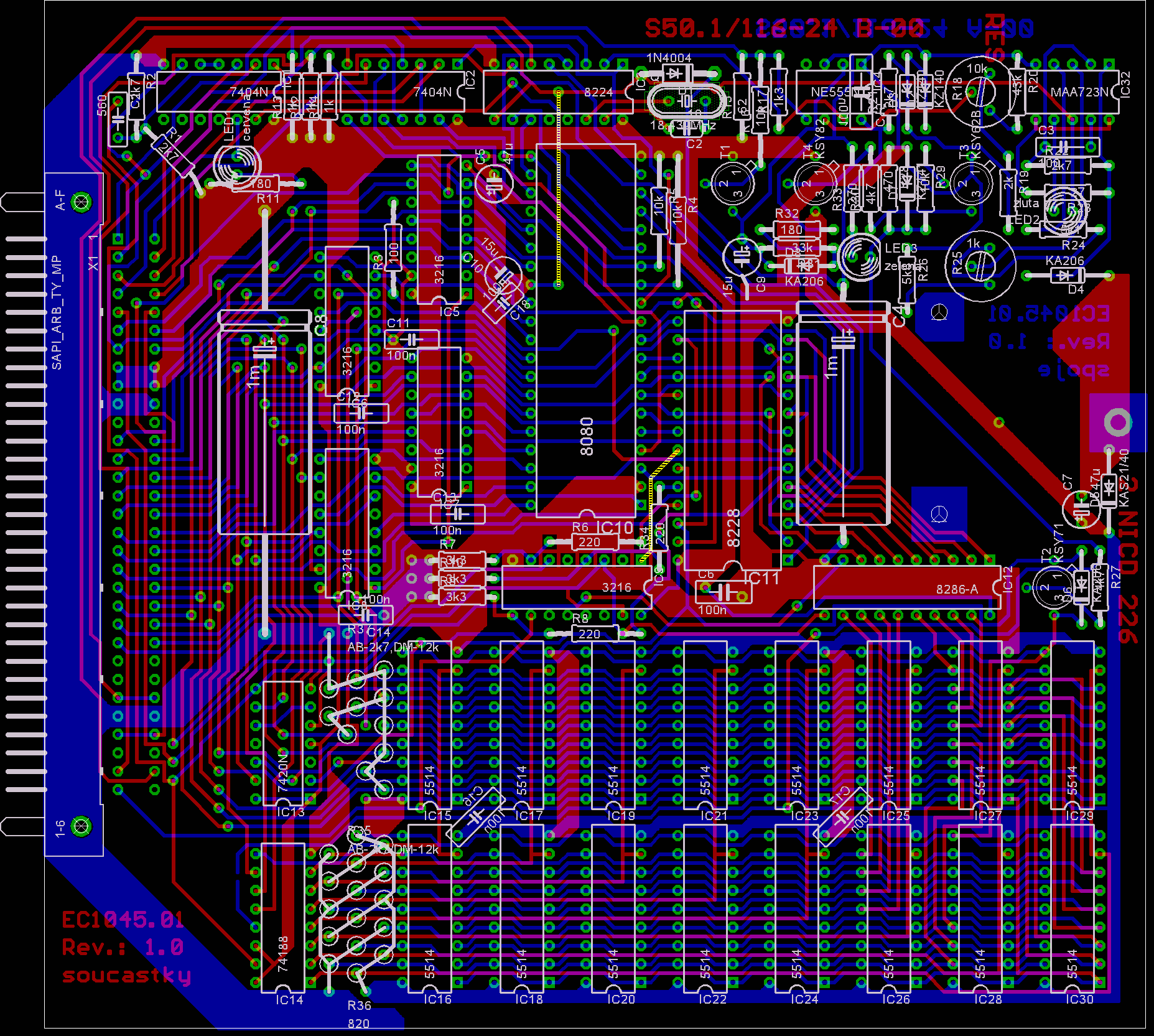

DPS S50.1/116-24
