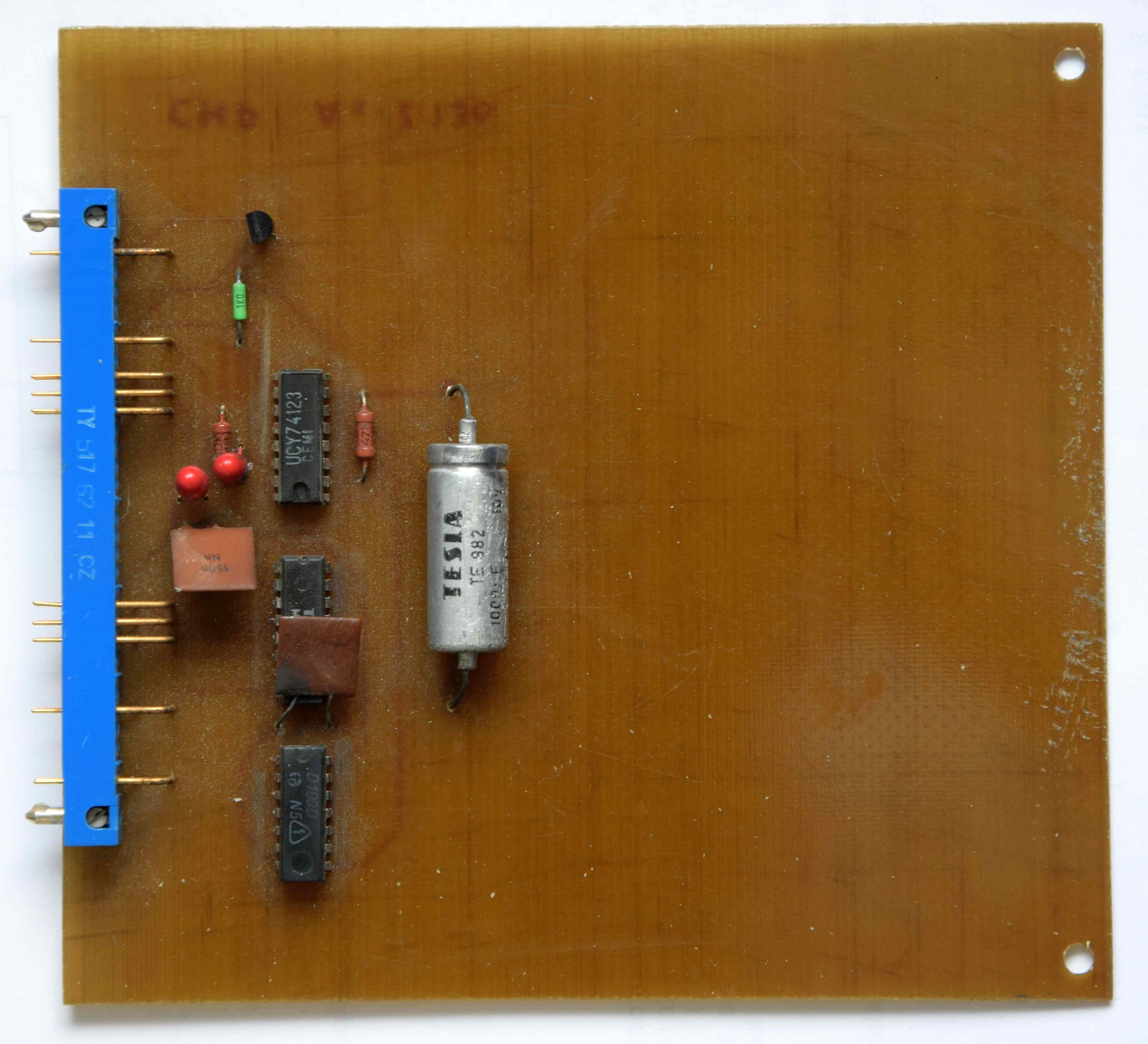

Z-136

K desce Z-136 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska Z-136 obsahuje obvod typu „hlídací pes“ (WATCHDOG). S danými součástkami mi teoretická minimální časová konstanta vyšla na cca 10 sekund a maximální na cca 23 sekund (odpor s tolerancí ±10%, kondenzátor s tolerancí -20% +50%). Pro ideální hodnoty vychází vypočtená konstanta na cca 14 sekund.

Adresace desky

Dekodér adres je neúplný, deska zabírá čtyři adresy pro zápis v rozsahu adres 9CH – 9FH

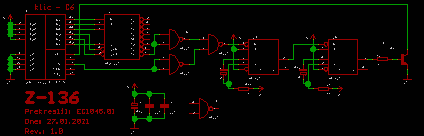

Schéma Z-136 a černobílá verze ZDE.

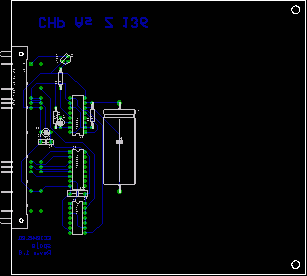

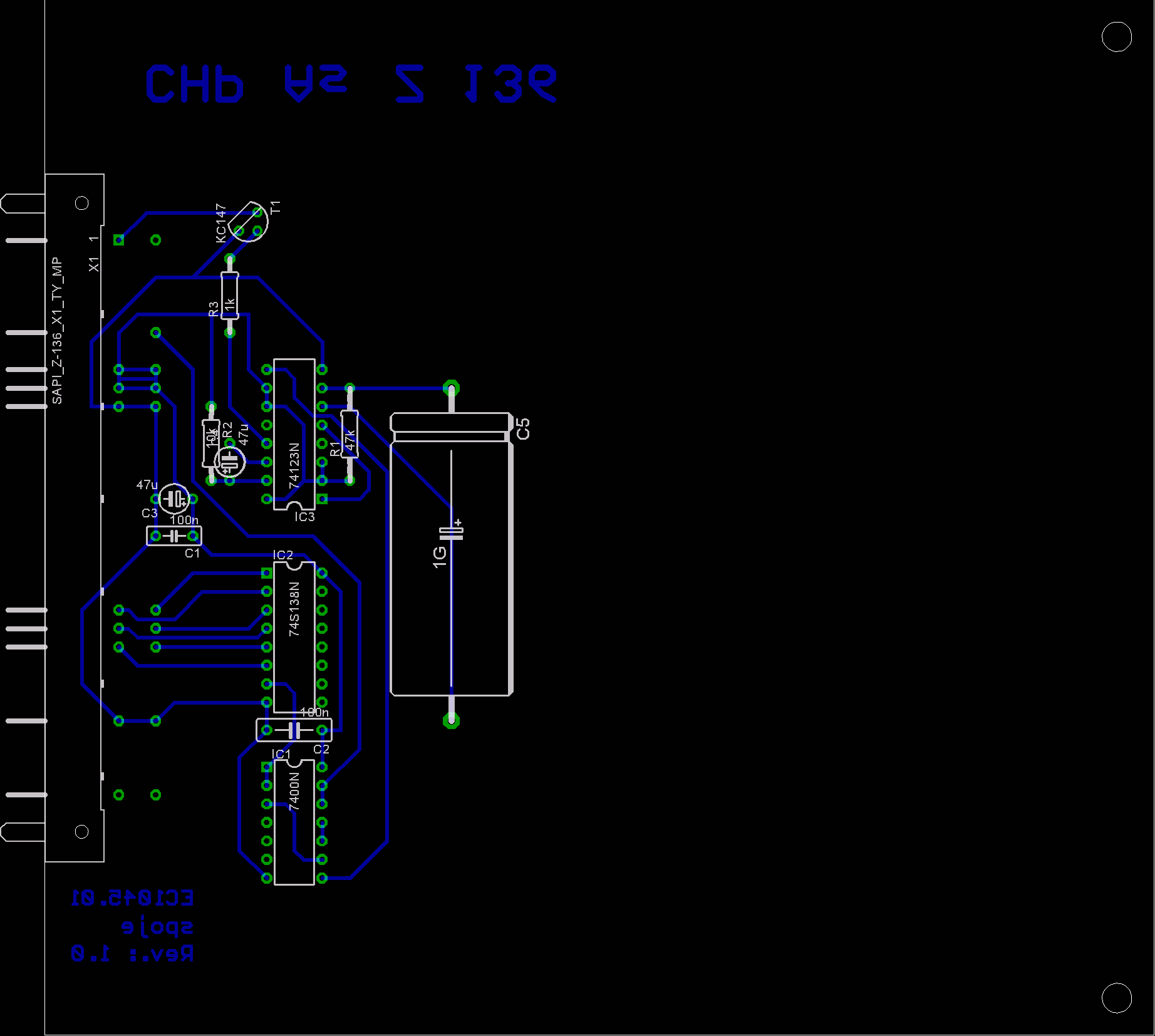

DPS Z-136
