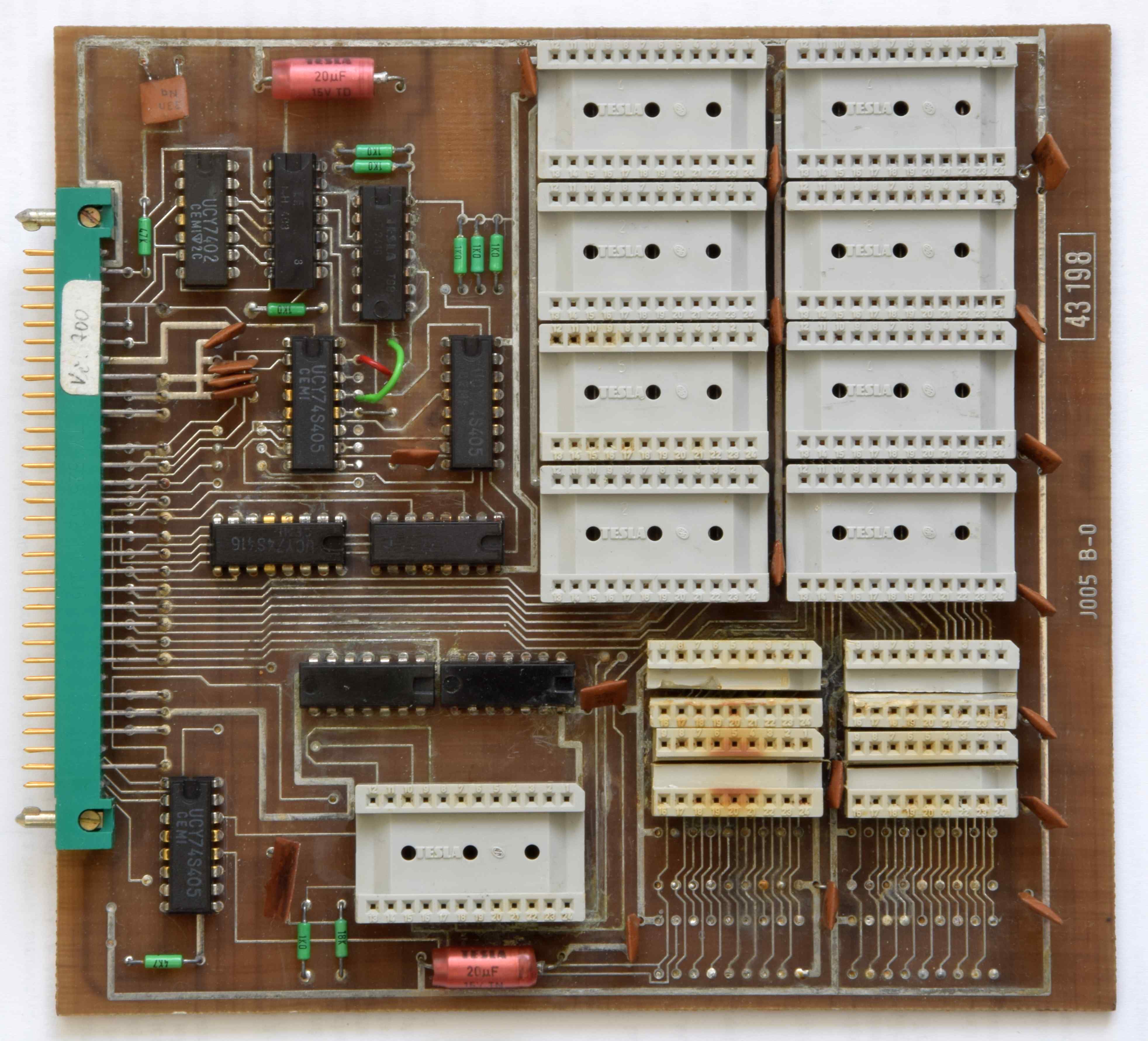

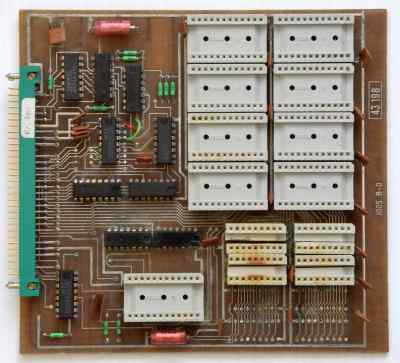

J005

K desce J005 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Desky J002 a J005 pravděpodobně patřili do jednoho systému.

Stručný popis funkce.

Deska J005 vychází z desky REM-1 kdy je vynechán obvod pro vkládání WAIT signálu pro pomalé paměti a kapacita RAM je snížena z 8KB na 4KB. Do uvolněného prostoru po RAM přibyl časovač 8253, jehož zapojení naznačuje, že by mohlo jít o zapojení typu „hlídací pes“ (WATCHDOG).

Adresace desky

Na rozdíl od REM-1 je u J005 napevno určená pouze pro EPROM 2716, jinak adresace EPROM a RAM je shodná s REM-1. Doplněný obvod typu „hlídací pes“ (WATCHDOG) je adresován v RAM a to v pátém a šestém kile.

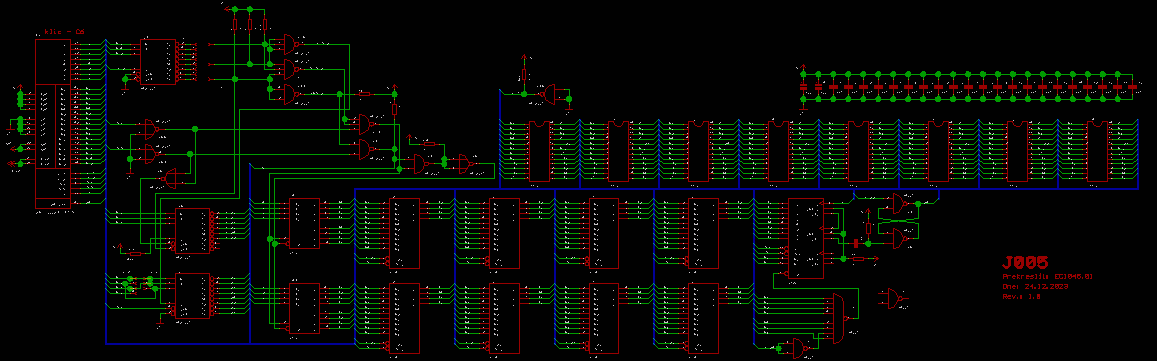

Schéma J005 a černobílá verze ZDE.

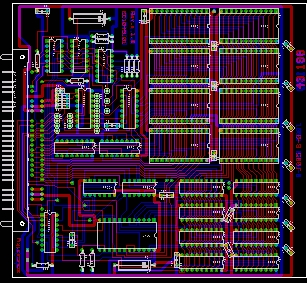

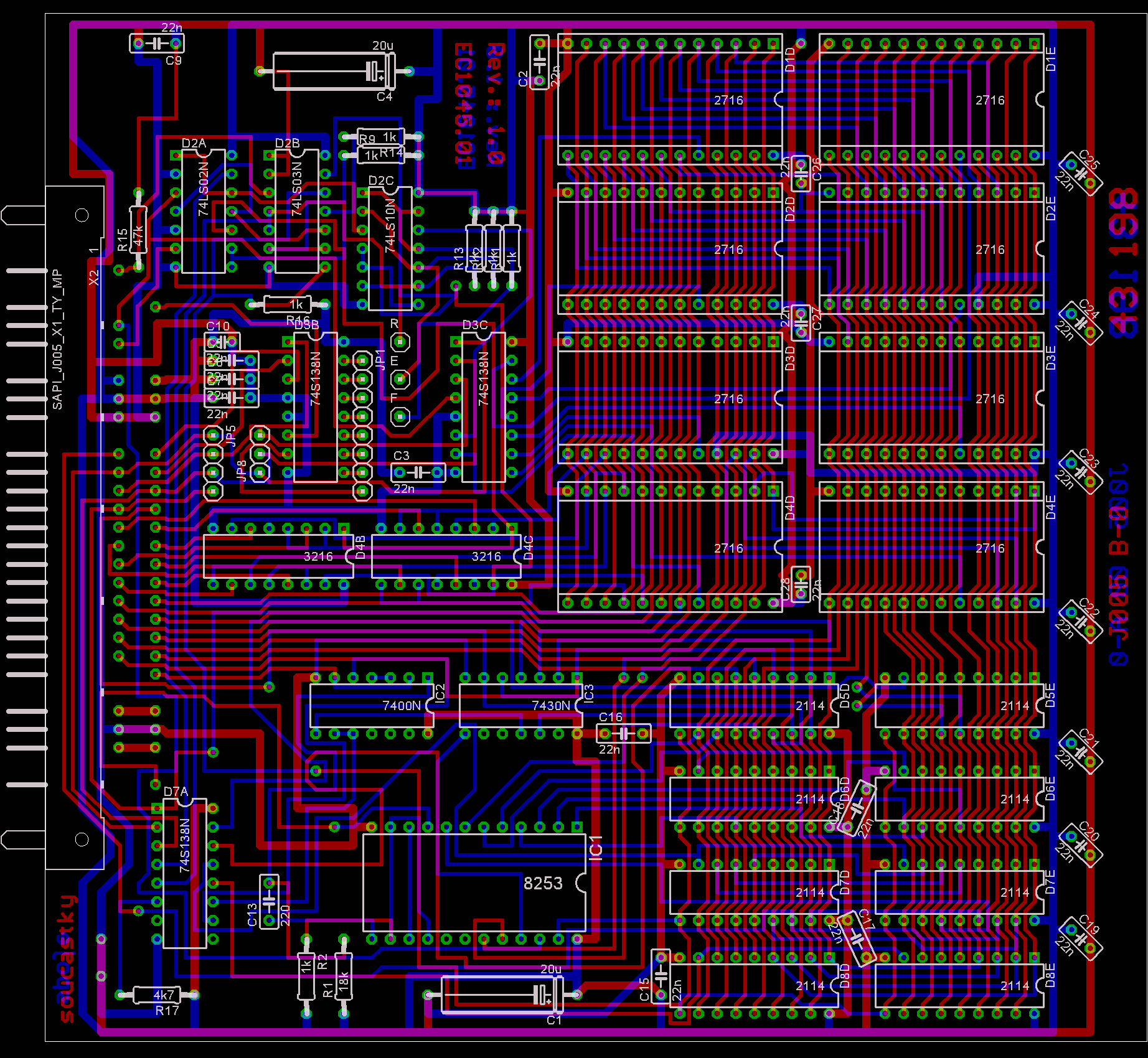

DPS J005
