X-52



K desce X-52 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

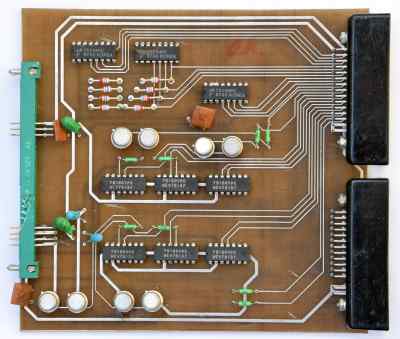

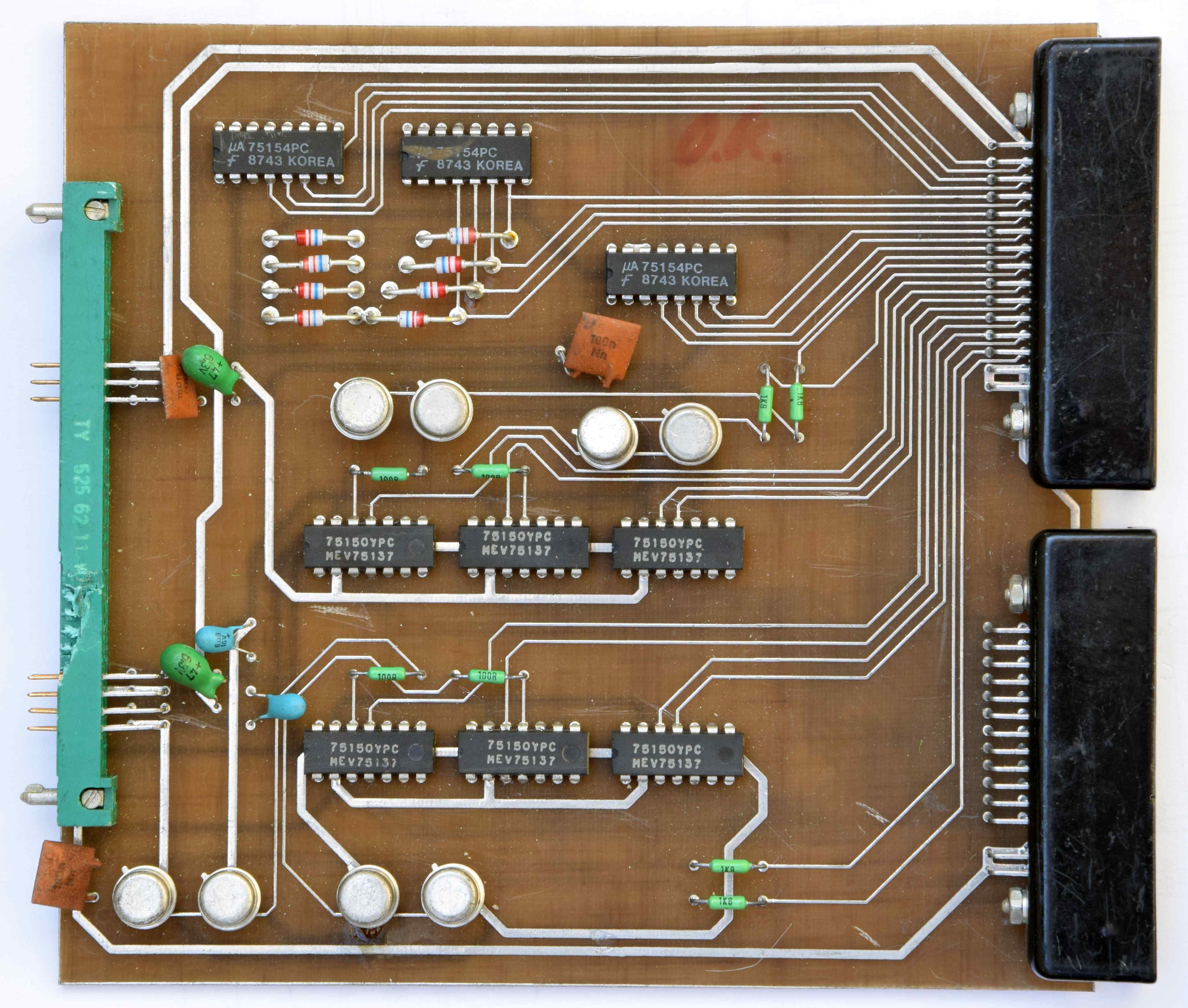

X-52 je převodník úrovní mezi TTL a RS232C pro desku Z-154. Deska X-52 obsahuje 12 linek převodníků z RS232C na TTL řešené třemi obvody 75154. Kdy u 4 linek jsou navíc ještě antiparalelně zapojené 15V zenerové diody. Deska obsahuje taktéž 12 linek převodníků z TTL na RS232C řešené šesti obvody 75150. Kdy u 4 linek jsou navíc ještě tranzistorové budiče s ochranným odporem 1K8.

Adresace desky

Deska nezabírá v adresném prostoru žádné adresy, je pouze napájená ze sběrnice.

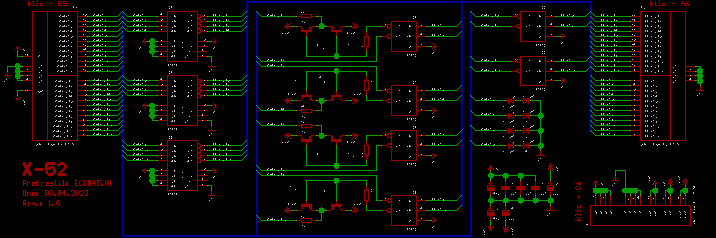

Schéma X-52 a černobílá verze ZDE.

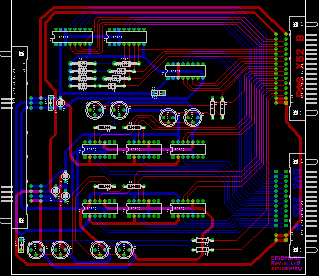

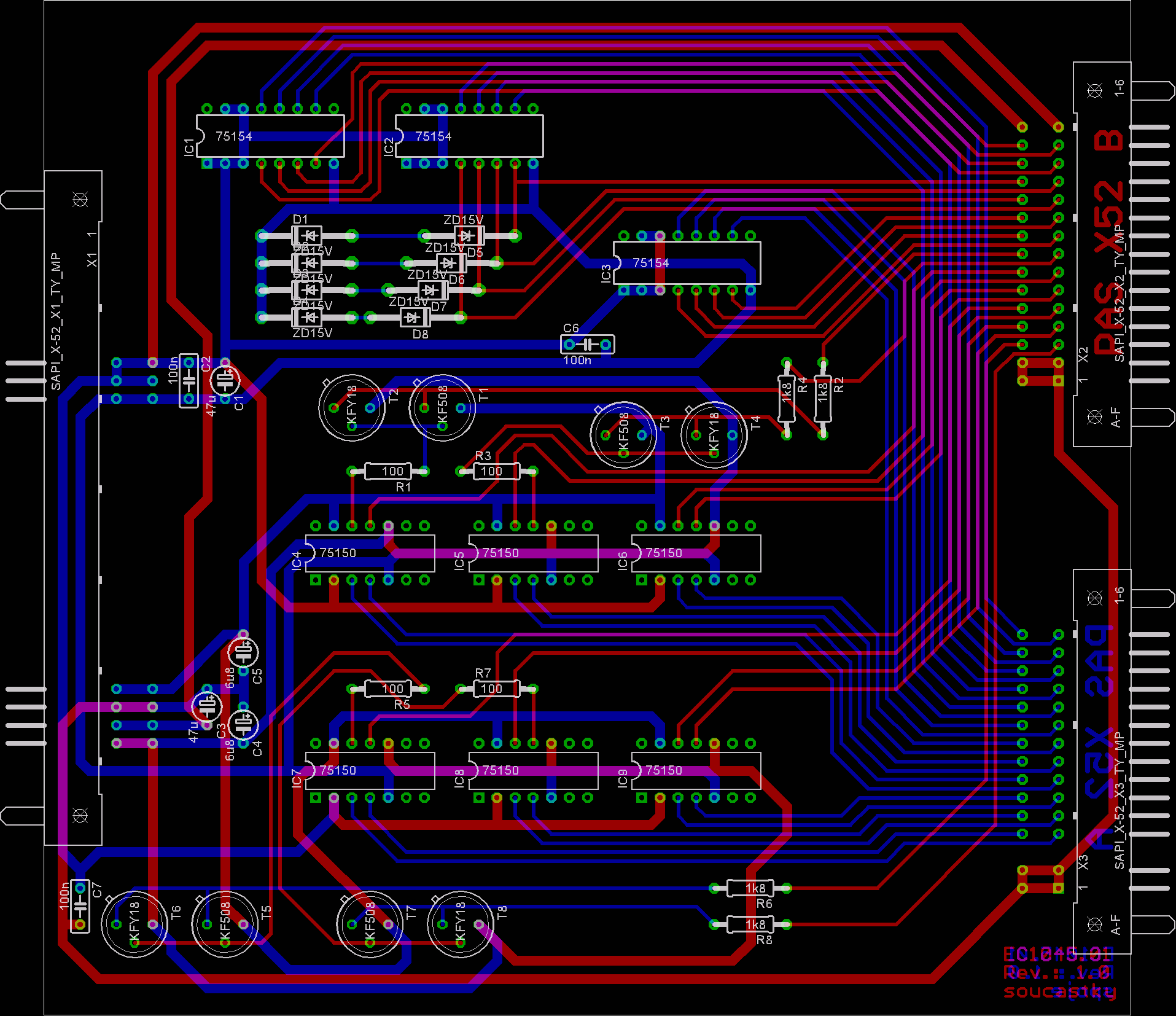

DPS X-52
