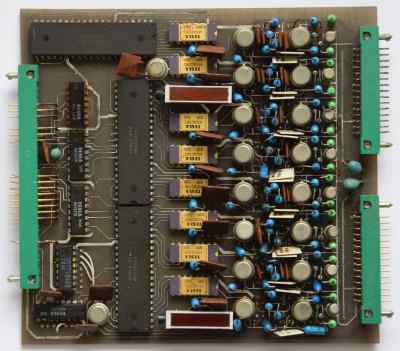

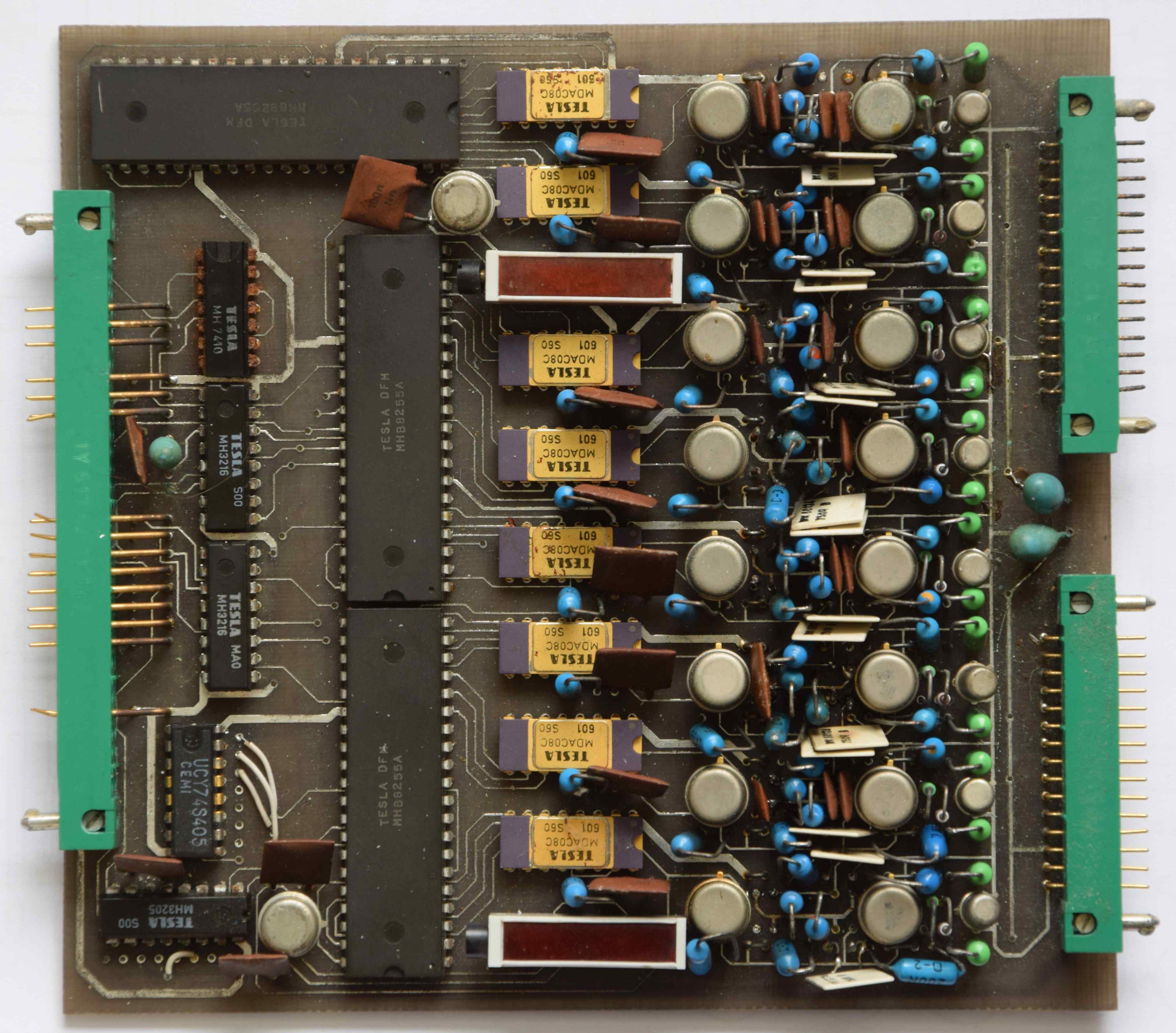

Z-140

K desce Z-140 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska Z-140 obsahuje 8x osmi bitový číslicově analogový převodník pracující v kladném bipolárním zapojení. Převodníky jsou bez nastavovacích prvků, u každého z převodníků je vyhodnocovací obvod. Na desce jsou dva zdroje referenčního napětí, s možností nastavení výstupního napětí .Každý zdroje referenčního napětí je společný pro čtyři převodníky. Řízení převodníků je řešeno přes obvody 8255A, kdy dvě 8255A mají využité brány A, B, C a třetí 8255A má požité brány A a B.

Adresace desky

Deska jde adresovat v celém adresném prostoru, kdy zabírá 12 adres s krokem 4 adres v jednom z osmi 32 bitových segmentech.

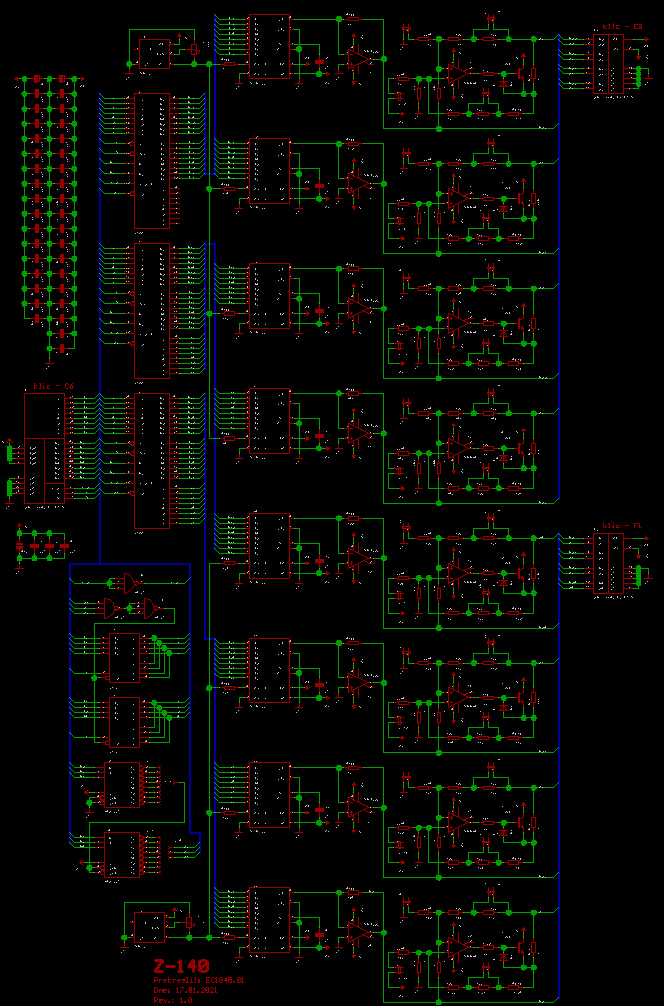

Schéma Z-140 a černobílá verze ZDE.

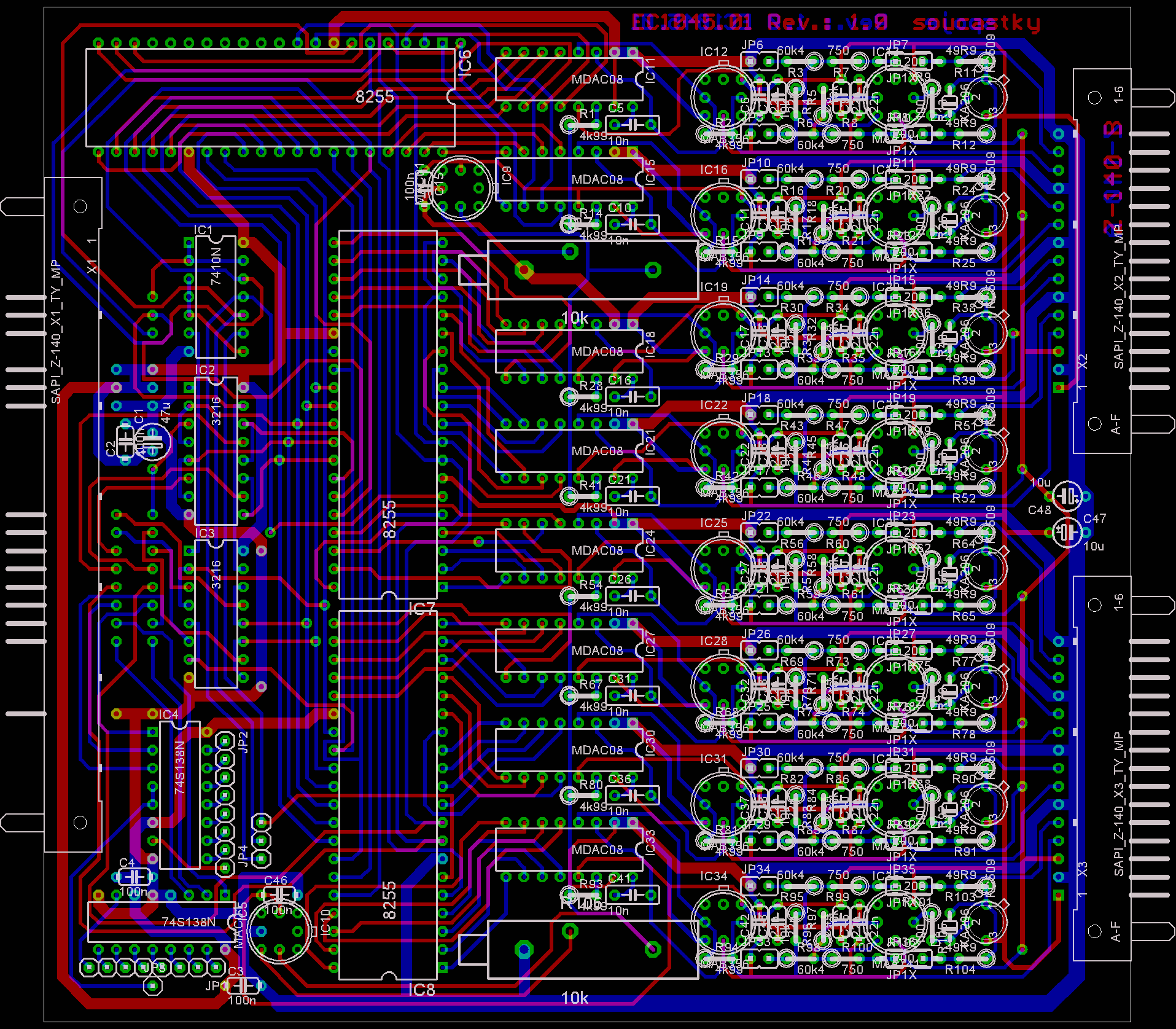

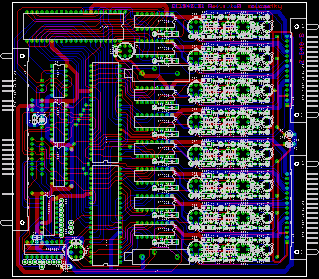

DPS Z-140
