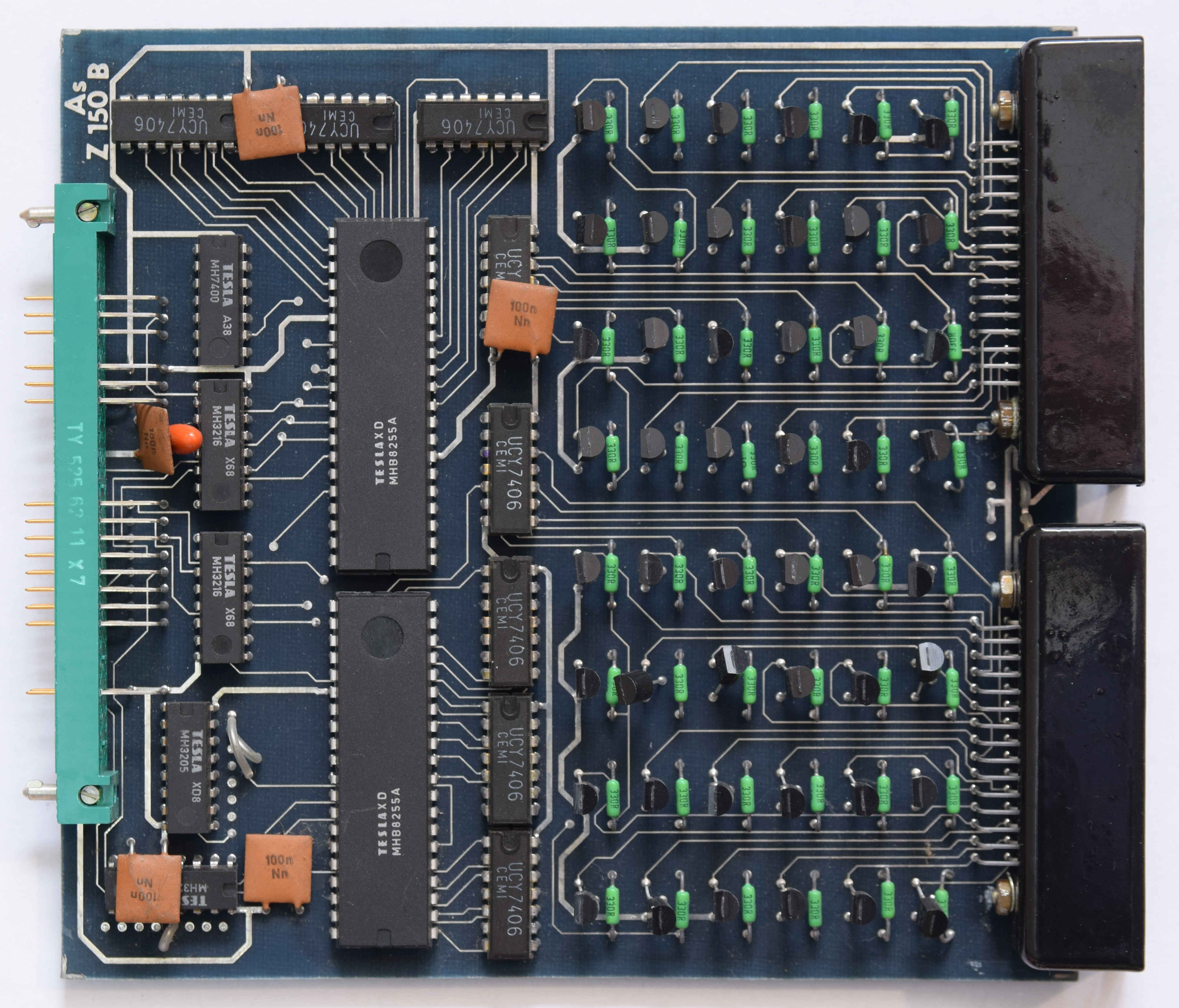

Z-150

OCR návodu Z-150

TESLA ELTOS STÁTNÍ PODNIK

DIZ

SAPI-1

APLIKAČNÍ PŘÍRUČKA

Z-150

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování
7. Údržba
8. Všeobecné údaje
9. Bezpečnostní požadavek
10. Z-150 zapojení X1
11. Z-150 zapojení X2
12. Z-150 zapojení X3
13. Adresní pole jednotky Z-150
14. Adresní propojky Z-150
15. Rozpiska součástí Z-150
16. Rozložení součástek Z-150

Přílohy:

1. Schéma Z-150

Úvod

Jednotka digitálních výstupů Z-150 umožňuje připojení a ovládání až 48 digitálních výstupů k systému SAPI-1.

Výstupy jsou rozděleny do dvou skupin po 24. Každá z těchto skupin může být zapojena tak, aby plnila jednu ze tří možných funkcí:

1. 24 spínačů 24V/100mA (výstupy osazeny tranzistory KC 635)
2. 24 dvouhodnotových výstupů úrovně TTL
3. 24 dvouhodnotových výstupů pro vysokoúrovňovou logiku 0-24V (tranzistory KC 635 vypuštěny a nahrazeny drátovými propojkami).

Základem jednotky Z-150 jsou obvody 8255. Jednotku je možno adresovat v celém adresním prostoru.

Adresace se volí drátovými propojkami (samostatně pro každý MHB 8255). Brány PA a PB obvodů 8255 se ovládají po bytech a brána PC po bitech.

Mikropočítačový systém CHP 3000 byl vyvinut v Chemoprojektu, odštěpném závadě Praha 9 - Satalice.

Účelem aplikační příručky je poskytnout uživateli základní informace pro instalaci a použití jednotky Z-150.





Technické parametry

Napájení jednotky:	+5V +-0,25V
	+24V +-1,0V
Odběr proudu při plném osazení:	+5V/1A
	+24V/max.240mA
Rozměr desky:	140 x 150 x 15 mm
Hmotnost:	170 g
Počet integrovaných obvodů:	15
Počet modulů:	1





Instilace

Před instalací jednotku Z-150 zkontrolujeme, zda nedošlo během přepravy nebo skladováni k mechanickému poškozeni desky nebo konektorů.

Jednotku číslicových výstupů Z-150 je možno připojit na sběrnici typu ARB-1 nebo IOB-1 systému CHP 3000.

Pomocí propojek I, IIa, IIb nastavíme zvolené adresy a pomocí propojek S - H napájení pracovních odporů IO 7406 (v případě nevyhovujícího standardního propojení, tj. adres 60 - 63, 64 - 67).

Po zasunutí jednotky Z-150 do vany a připojení na sběrnici kontrolujeme, zda nedošlo k nedovolenému zatížení sběrnice.





Popis funkce

Jednotka číslicových výstupů Z-150 je jednou z interface jednotek systému SAPI-1 a CHP 3000. Je možno ji připojit na sběrnici typu ARB-1 i IOB-1. Je adresovatelná v celém adresním prostoru.

Adresa z adresní části sběrnice je dekódována integrovanými obvody IO1 a IO2 typu MH 3205. Výstupy 0-7 IO1 a 0-7 IO2 jsou vyvedeny na přepojovací pole, na kterém lze propojkami I, IIa, IIb zvolit adresy podle tabulky adresace jednotky.

Poznámka: Jednotky Z-150 samostatně dodávané výrobcem mají propojkami I, IIa, IIb vymezeny standardní čtveřice adres 60H - 63H pro IO6 a 64H - 67H pro IO7.

Datová část sběrnice je impedančně oddělena budiči obousměrné sběrnice IO3 a IO4 (MH 3216).

Jako paměti dvouhodnotových signálů jsou zde užity dva integrované obvody IO6 a IO7 (MHB 8255) pracující ve výstupním módu. Jejich výstupní signály (port A, B, C) jsou impedančně odděleny integrovanými obvody typu UCY 7406.

Výstupy těchto obvodů mohou být vyvedeny buď přímo na výstupy jednotky (konektory X2, X3) nebo mohou budit výkonové spínače (tranzistory KC 635).

Jednotka číslicových vstupů Z-150 je řešena tak, že může plnit několik funkcí.

Při úplném osazení obsahuje jednotka 48 výkonových spínačů (tranzistory KC 635) schopných spínat proud 200mA při max. napětí 24V.

V případě potřeby je možno tranzistory vypustit a jednotku používat jako generátor logických úrovní TTL nebo 24V vhodných pro logiku vyšších úrovní. Vypuštěné tranzistory se nahradí na pozici tranzistoru drátovou spojkou báze - kolektor.

Úrovně TTL nebo 24V jsou volitelné drátovými spojkami Ha, Hb a Sa, Sb na jednotce.

Způsob připojení je zřejmý na schématu zapojení jednotky Z-150.

Poznámka: Na jednotkách dodávaných výrobcem jsou pracovní odpory obvodů UCY 7406 obou skupin propojkami Hs, Hb připojeny na interních +5V.

Jednotka je navržena tak, že je možné ji použít v těchto alternativách:

Z-150/I	48 výkonových spínačů
Z-150/IIa	48 číslicových výstupů o úrovni 24V
Z-150/IIb	48 číslicových výstupů o úrovni TTL
Z-150/IIIa	24 výkonových spínačů a 24 číslicových výstupů o úrovni 24V
Z-150/IIIb	24 výkonových spínačů a 24 číslicových výstupů o úrovni TTL

Tyto kombinace jsou umožněny tím, že pracovní odpory obvodů UCY 7406 jsou rozděleny do dvou skupin po 24 a vyvedeny na přepojovací pole, na kterém je možno drátovými propojkami Ha, Hb připojit napětí +5V interních nebo spojkami Sa, Sb +24V či jiné napětí (max.24V) z externího zdroje připojeného na piny 19 konektorů X2, X3.





Programování

Funkční vlastnosti desky jsou určeny vlastnostmi obvodu 8255. Obvod 8255 je programovatelný víceúčelový obvod pro připojení vstupů/výstupů k mikroprocesoru 8080A.

Obsahuje 24 vstupů/výstupů,které jsou rozděleny do tří osmibitových portů PA, PB, PC.

Obvod může pracovat ve třech režimech (módech). Funkce každého jednotlivého portu se naprogramuji vysláním řídícího slova pro ovládání módu a směru přenosu dat.

Význam jednotlivých bitů řídicího olova udává následující tabulka:

D7	D6	D5	D4	D3	D2	D1	D0
MSF	MSA1	MSA0	PA	PCA	MSB	PB	PCB

MSF	1	v tomto bitu umožňuje volbu režimu
PA	1 -	vstup, 0 - výstup
PCA (PC4-PC7)	1 -	vstup, 0 - výstup
MSB	1 -	režim 1, 0 - režim 0
PB	1 -	vstup, 0 - výstup
PCB (PC0-PC3)	1 -	vstup, 0 - výstup
MSA1
MSA0		volba módu - vždy 0




Do jednotlivých bitů portů PC lze zadávat požadované logické stavy (setováním, resetováním) individuálně a to pomocí řídícího slova pro ovládání bitů portu PC.

D7	D6	D5	D4	D3	D2	D1	D0
S/RF				BS2	BS1	BS0	S/R

S/RF ... 0 - umožňuje práci s bity podle následující tabulky:




BS2	BS1	BS0	Vybraný bit
0	0	0	0
0	0	1	1
0	1	0	2
0	1	1	3
1	0	0	4
1	0	1	5
1	1	0	6
1	1	1	7

S/R ...	1 - výstup nastaven na úroveň H
	0 - výstup nastaven na úroveň L




Poznámka: Řídící slovo pro funkci výstupů všech tři portů PA, PB, PC má hodnotu 80H.




Vzhledem ke koncepci jednotky Z-150 lze tuto programovat pouze do funkce výstupů (oddělovače 7406 na výstupu z 8255 neumožňují zpětné čtení).

Řídicí slovo se vysílá na nejvyšší adresu ze čtyř adres zvolených drátovými propojkami pro jeden ze dvou obvodů 8255 (viz adresace jednotky).

Propojkou I se volí jedno z osmi základních polí adresní ho prostoru (00H - 1FH, 20H - 3FH, 40H - 5FH, 60H -7FH, 80H - 9FH, A0H - BFH, C0H - DFH, E0H - FFH).

Propojkou IIa se zvolí čtveřice adres pro IO6 (MHB 8255), propojkou IIb se zvolí čtveřice adres pro IO7 (MHB 8255).

Adresa Z (nejnižší ze čtveřice adres)	přísluší portu A
adresa Z+1	přísluší portu B
adresa Z+2	přísluší portu C
adresa Z+3	je adresou řídicího slova




Poznámka: U jednotek samostatně dodávaných jsou z výroby standardně nastaveny adresy 60H - 63H pro IO6 a 64H - 67H pro IO7.





Testování

Jednotka Z-150 je ve výrobním závodě testována pomocí testovacího programu TES150.





Údržba

Údržba desky spočívá v udržování kontaktů FRB konektorů. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DlZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.





Všeobecné údaje

Pracovní podmínky:	teplota okolí	...	+5°C až +40°C
	relat. vlhkost	...	40 – 80%. při 30°C
	prostředí	...	neklimatizované,
			bez agresivních plynů a par
	atmosfér.tlak	...	84 - 107 kPa
	prašnost	...	max. 1mg/m3
			částice max. 10 µm
	vibrace-odolnost	..	0.1 mm při 25 Hz

Krytí dle ČSN 33 0330 je IP 00.

Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

Kvalifikace obsluhy a údržby - pracovník poučený dle § 4 vyhlášky 50/78Sb.





Bezpečnostní požadavek

Všechna zařízení a přístroje připojené na vstupy a výstupy jednotky Z-143 musí splňovat požadavek ochrany zvýšenou isolací podle normy ČSN 36 9060 na min. 2,5 kV.





Z-150 zapojení X1

číslo konektoru:	X1	konektor:	TY 517 6211
deska:	Z-150	klíčování:	C6

číslo	signál	název	typ
(PIN)
1
2
3
4
5
6
7
8	/RES	nulování systému	INP
9
10	/IOR	čtení z portu	INP
11
12	/IOW	zápis do portu	INP
13
14
15	+5V	napájení	NAP
16	+5V	napájení	NAP
17	+5V	napájení	NAP
18	+5V	napájení	NAP
19	0V	zem	NAP
20	0V	zem	NAP
21
22
23
24
25
26
27
28
29
30
31	D4	data	BD
32	D3	data	BD
33	D6	data	BD
34	D5	data	BD
35	D2	data	BD
36	D7	data	BD
37	D0	data	BD
38	D1	data	BD
39	A1	adresa	INP
40	A0	adresa	INP
41	A3	adresa	INP
42	A2	adresa	INP
43	A5	adresa	INP
44	A4	adresa	INP
45	A7	adresa	INP
46	A6	adresa	INP
47
48
49
50
51
52
53	0V	zem	NAP
54	0V	zem	NAP
55
56
57
58
59
60
61
62

INP	vstupní
BD	obousměrný
OUT	výstupní
NAP	napájení





Z-150 zapojení X2

číslo konektoru:	X2	konektor:	TY 513 3011
deska:	Z-150	klíčování:	C5

číslo	signál	název	typ
(PIN)
1	A7	logický výstup IO7	OUT
2	B6	logický výstup IO7	OUT
3	B3	logický výstup IO7	OUT
4	B7	logický výstup IO7	OUT
5	B4	logický výstup IO7	OUT
6	B1	logický výstup IO7	OUT
7	B5	logický výstup IO7	OUT
8	B2	logický výstup IO7	OUT
9	C3	logický výstup IO7	OUT
10	B0	logický výstup IO7	OUT
11	A6	logický výstup IO7	OUT
12	C2	logický výstup IO7	OUT
13	A1	logický výstup IO7	OUT
14	C1	logický výstup IO7	OUT
15	A2	logický výstup IO7	OUT
16	A5	logický výstup IO7	OUT
17	A0	logický výstup IO7	OUT
18	A4	logický výstup IO7	OUT
19	+24 V	napájení	NAP
20	A3	logický výstup IO7	OUT
21	0Vsil	zem	NAP
22	C4	logický výstup IO7	OUT
23	0Vsil	zem	NAP
24	C0	logický výstup IO7	OUT
25	0Vsil	zem	NAP
26	C6	logický výstup IO7	OUT
27	0Vsil	zem	NAP
28	C5	logický výstup IO7	OUT
29	0V TTL	zem	NAP
30	C7	logický výstup IO7	OUT

INP	vstupní
BD	obousměrný
OUT	výstupní
NAP	napájení





Z-150 zapojení X3

číslo konektoru:	X3	konektor:	TY 513 3011
deska:	Z-150	klíčování:	C4

číslo	signál	název	typ
(PIN)
1	A7	logický výstup IO6	OUT
2	A6	logický výstup IO6	OUT
3	A5	logický výstup IO6	OUT
4	A2	logický výstup IO6	OUT
5	A3	logický výstup IO6	OUT
6	A4	logický výstup IO6	OUT
7	C1	logický výstup IO6	OUT
8	C7	logický výstup IO6	OUT
9	C4	logický výstup IO6	OUT
10	C0	logický výstup IO6	OUT
11	B7	logický výstup IO6	OUT
12	C6	logický výstup IO6	OUT
13	B5	logický výstup IO6	OUT
14	B4	logický výstup IO6	OUT
15	C3	logický výstup IO6	OUT
16	C5	logický výstup IO6	OUT
17	B0	logický výstup IO6	OUT
1S	B6	logický výstup IO6	OUT
19	+24V	napájeni	NAP
20	A0	logický výstup IO6	OUT
21	0Vsil	zem	NAP
22	A1	logický výstup IO6	OUT
23	0Vsil	zem	NAP
24	C2	logický výstup IO6	OUT
25	0Vsil	zem	NAP
26	B1	logický výstup IO6	OUT
27	0Vsil	zem	NAP
28	B3	logický výstup IO6	OUT
29	0VTTL	zem	NAP
30	B2	logický výstup IO6	OUT

INP	vstupní
BD	obousměrný
OUT	výstupní
NAP	napájení

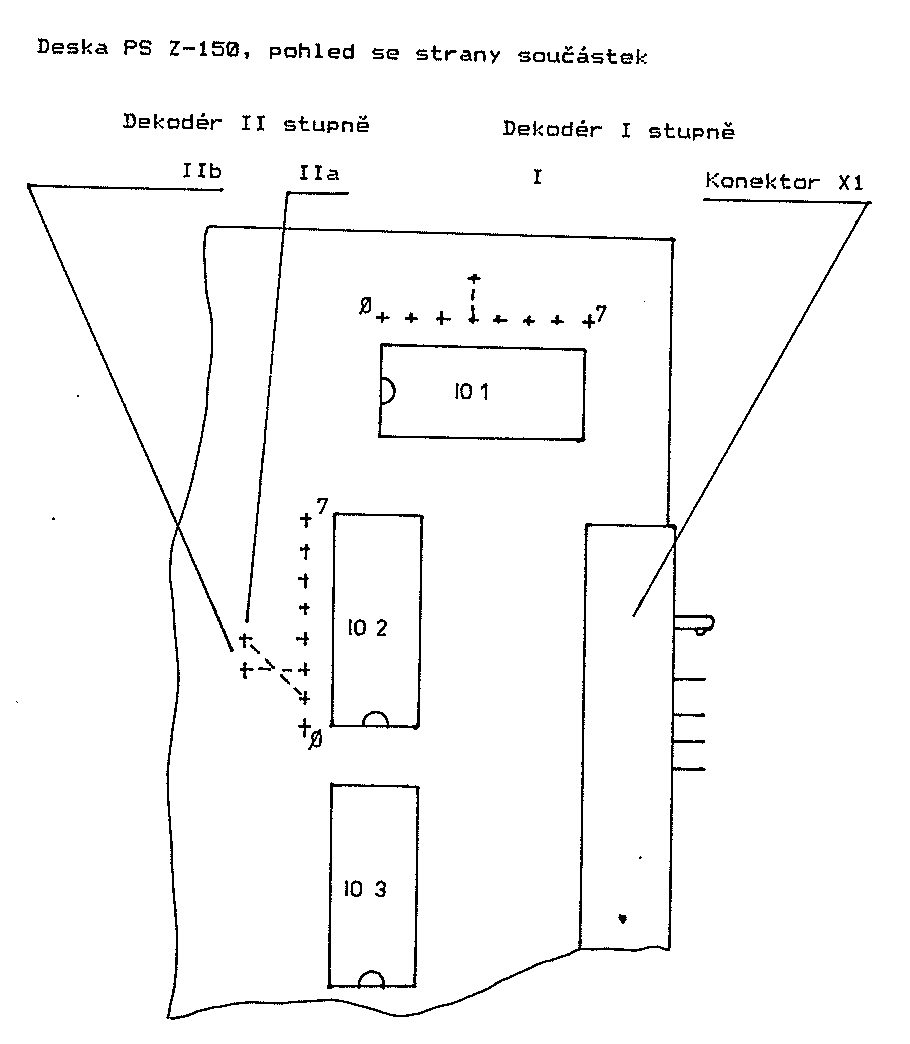

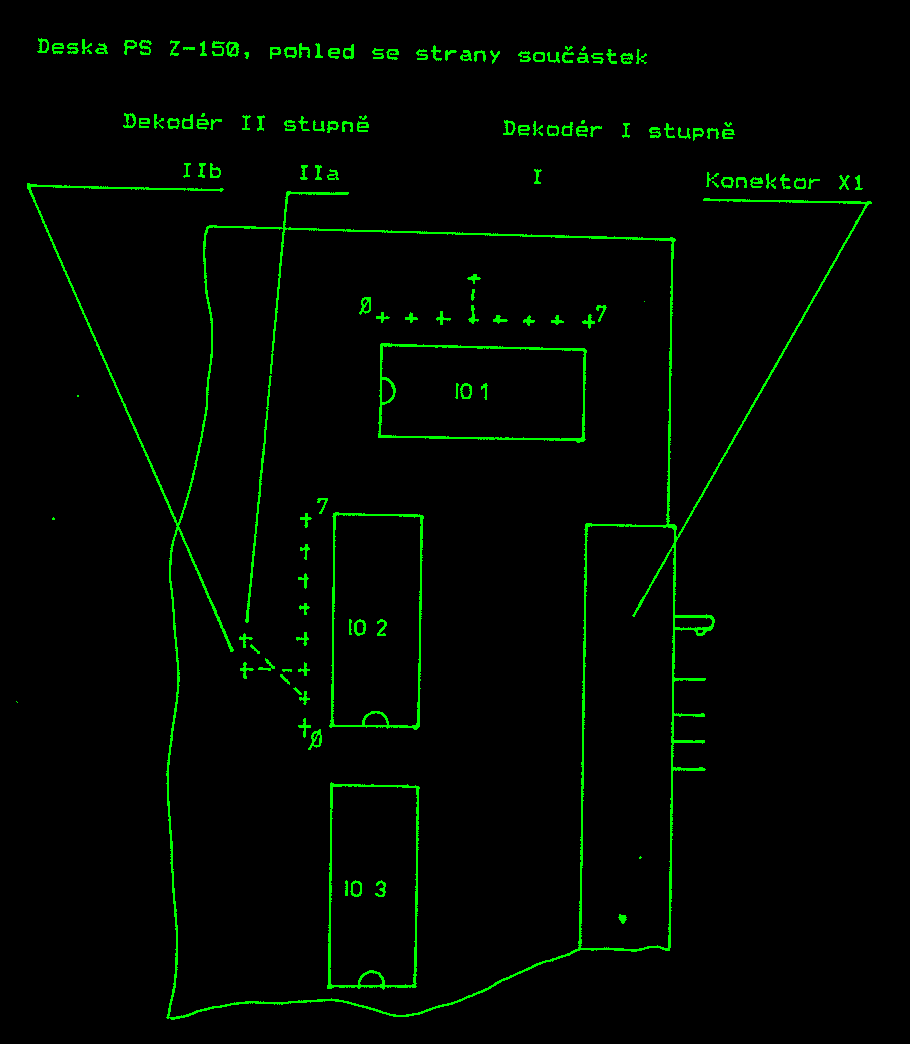

Adresní propojky jednotky Z-150

I.	II.
	0	1	2	3	4	5	6	7
0	00-03	04-07	08-0B	0C-0F	10-13	14-17	18-1B	1C-1F
1	20-23	24-27	28-2B	20-2F	30-33	34-37	38-3B	3C-3F
2	40-43	44-47	48-4B	4C-4F	50-53	54-57	58-5B	5C-5F
3	60-63	64-67	68-6B	6C-6F	70-73	74-77	78-7B	7C-7F
4	80-83	84-87	88-8B	8C-8F	90-93	94-97	98-9B	9C-9F
5	A0-A3	A4-A7	A8-AB	AC-AF	B0-B3	B4-B7	B8-BB	BC-BF
6	C0-C3	C4-C7	C8-CB	CC-CF	D0-D3	D4-D7	D8-DB	DC-DF
7	E0-E3	E4-E7	E8-EB	EC-EF	F0-F3	F4-F7	F8-FB	FC-FF





Adresní pole Z-150



Poznámka: Znázorněno je standardní zapojeni propojek I a II a,b dodávané výrobním závodem. Propojky vymezují čtveřice adres 60H - 63H pro IO6 a 64H - 67H pro IO7.





Rozpiska součástí Z-150

Součástka			Pozice
Odpor	TR 191	330R	R1-R48
Kondenzátor	TE 131	47M/6V	C1	Tantal
	TK 782	M1	C2-C6
I.O.	MH 3205		IO1,IO2
	MH 3216		IO3,IO4
	MH 7400		IO5
	MHB 8255		IO6,IO7
	UCY 7406		IO8-IO15
Konektor FRB	TY 517 6211		X1
	TY 513 3041		X2,X3
Spojka	WA 692 06		X2,X3

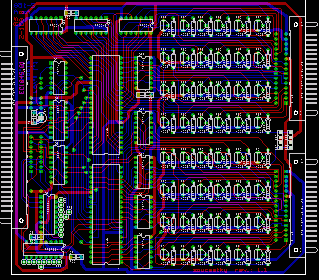

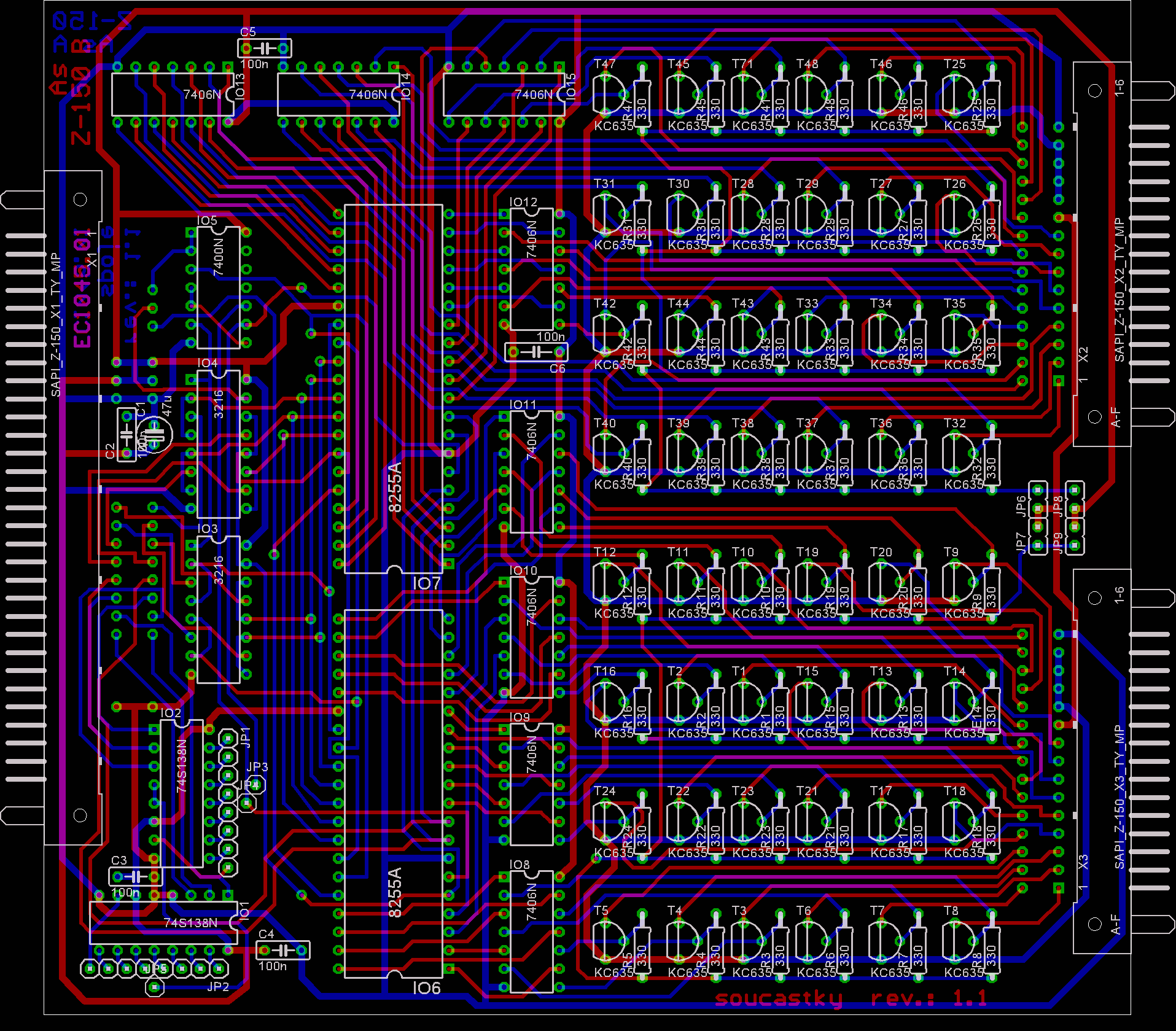

Rozložení součástek Z-150


DPS Z-150

Popis a vyobrazení v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící zlepšeni funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným přístrojem.

Vývoj:

CHEMOPROJEKT O.Z. PRAHA 9 - SATALICE

Výroba:

JZD BUDOUCNOST Blatnice

Dodavatel:

TESLA-ELTOS-DIZ

poštovní schránka 27

pošta 45

145 00 Praha 4

Přílohy:

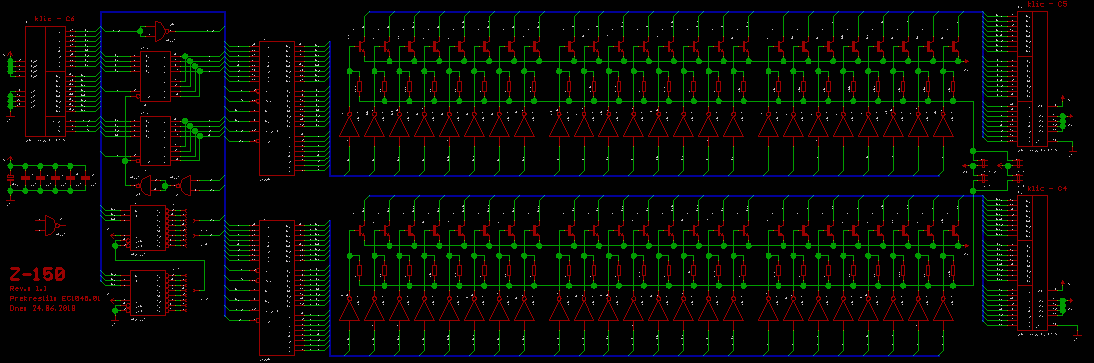

Schéma Z-150


Schéma Z-150 a černobílá verze ZDE.
