S50.1/96-24

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Deska obsahuje tři řadiče přerušení 8259 a pět čítačů/časovačů 8253.

Deska zabírá 32 adres pro zápis a čtení v rozsahu E0H až FFH, kdy dekodér adres je částečně neúplný. 8253 jsou adresované v rozsahu E0H až F3H a 8259 jsou adresované v rozsahu F4H až FFH kdy adresy se zrcadlí v rozsazích F4H až F7H, F8H až FBH a FCH až FFH.

S50.1/96-24, S50.1/101-24, S50.1/116-24, plus další desky byli součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

Schéma S50.1/96-24 a černobílá verze ZDE.

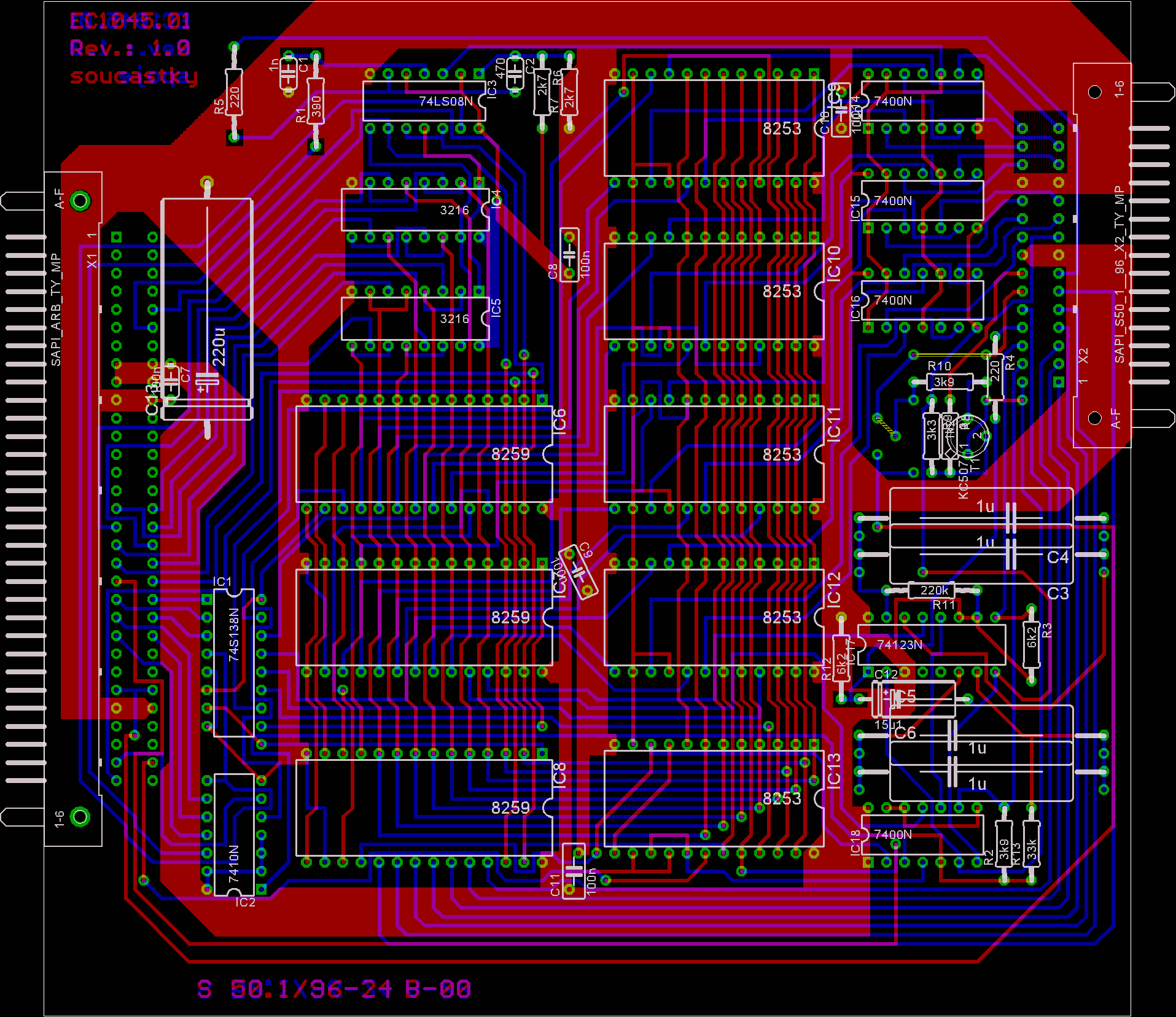

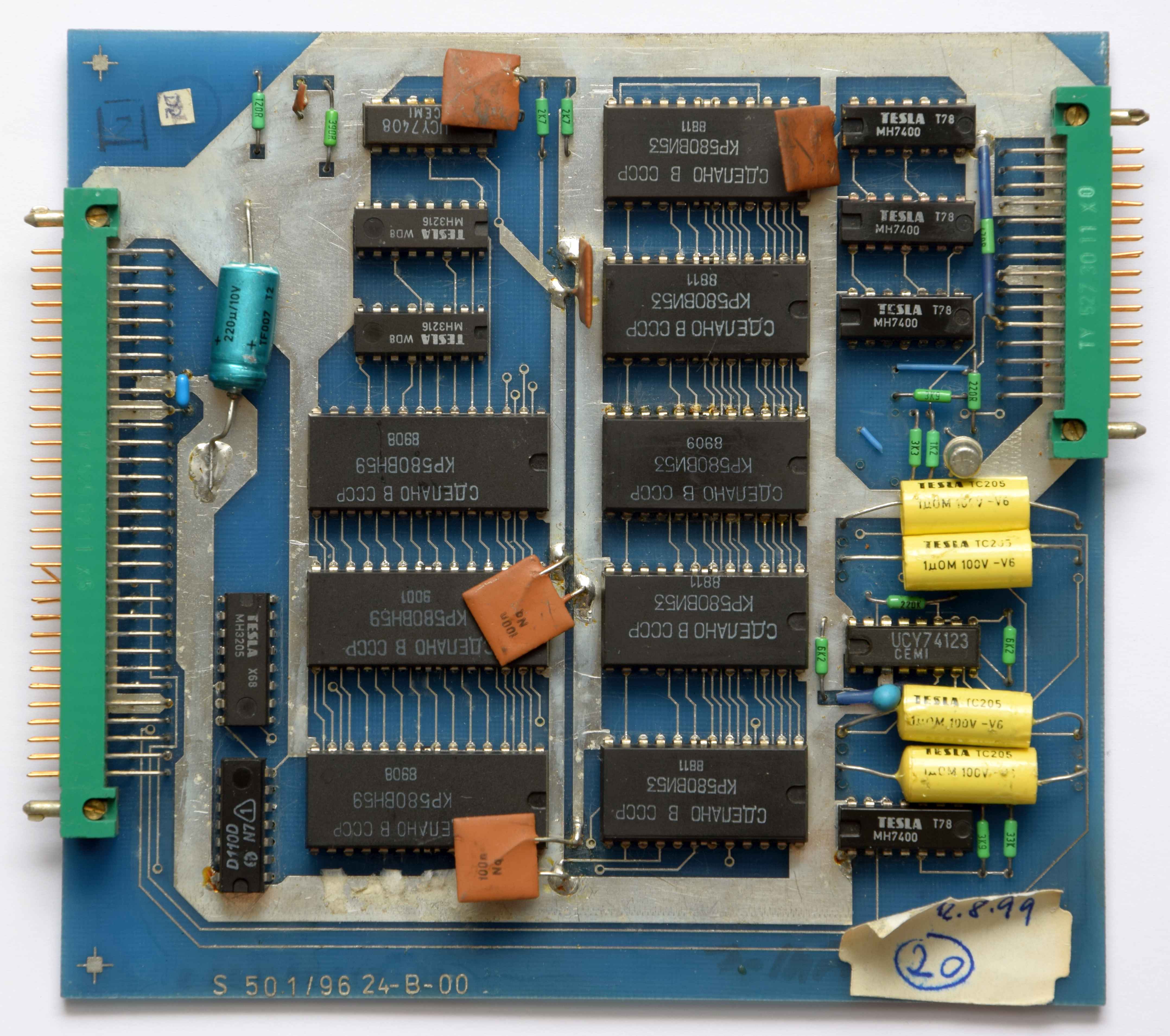

DPS S50.1/96-24
